Bedienungsanleitung für BELL Lighting 09094V2 Notleuchte
Erfahren Sie, wie Sie die BELL Lighting 09094V2 Notleuchte installieren, warten und testen. Diese Anleitung enthält wichtige Sicherheitshinweise, Verdrahtungsschritte und Erklärungen zu den Selbsttest-Funktionen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Notleuchte ist für den professionellen Einsatz konzipiert. Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft unter Einhaltung der geltenden IEE-Verkabelungsvorschriften (BS7671:2018) und lokaler Bauvorschriften erfolgen. Das Leuchtmittel ist nicht austauschbar; bei Defekt muss die gesamte Leuchte ersetzt werden. Stellen Sie sicher, dass die Umgebungstemperatur 30°C nicht überschreitet und eine ausreichende Belüftung gewährleistet ist.
Technische Daten
- Leistungsaufnahme: 10W
- Lichtstrom: 1200lm
- Notbetriebsdauer: Mehr als 180 Minuten
- Batterie: LiFePO4 3.2V 12000mAh
- Ladezeit: 24 Stunden
- Spannungsversorgung: 220-240V 50/60Hz

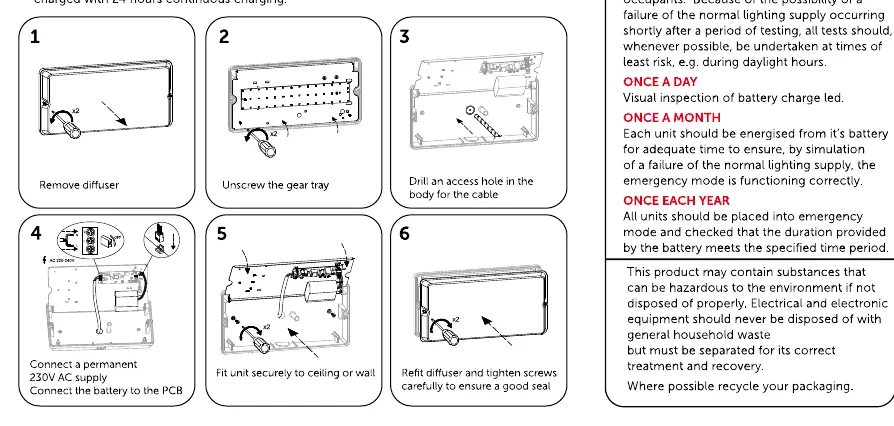

Installation
- Schalten Sie die Stromversorgung vor Beginn der Arbeiten ab.
- Entfernen Sie den Diffusor der Leuchte.
- Schrauben Sie die Geräteträgerplatte ab.
- Bohren Sie ein Zugangsloch in das Gehäuse für die Kabelzuführung.
- Schließen Sie die permanente 230V-Stromversorgung an und verbinden Sie die Batterie mit der Platine.
- Montieren Sie die Einheit sicher an Wand oder Decke.
- Setzen Sie den Diffusor wieder auf und ziehen Sie die Schrauben fest, um eine gute Abdichtung zu gewährleisten.
Wartung und Testverfahren
Um die Sicherheit zu gewährleisten, sind regelmäßige Tests erforderlich:
- Täglich: Sichtprüfung der Lade-LED.
- Monatlich: Kurztest durchführen, um sicherzustellen, dass die Notstromfunktion bei einem Stromausfall aktiviert wird.
- Jährlich: Vollständiger Test der Notbetriebsdauer, um sicherzustellen, dass die Leuchte die spezifizierte Zeit überbrückt.

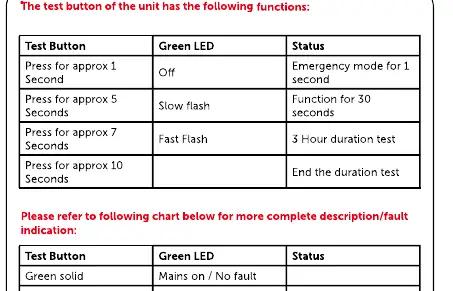

Selbsttest-Funktionen
Die Leuchte führt nach dem ersten Einschalten automatisch einen Selbsttest durch. Die Testtaste auf der Platine ermöglicht manuelle Tests:
- 1 Sekunde drücken: Notbetrieb für 1 Sekunde.
- 5 Sekunden drücken: Funktionstest für 30 Sekunden.
- 7 Sekunden drücken: 3-Stunden-Dauertest.
- 10 Sekunden drücken: Beenden des Tests.
Die zweifarbige LED zeigt den Status an: Dauerhaft grün bedeutet Normalbetrieb, blinkende Farben signalisieren Fehler (z.B. Batterie- oder Lampenfehler).
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Grüne LED leuchtet nicht
Prüfen Sie die Stromversorgung und ob die Batterie korrekt angeschlossen ist.
Notlicht funktioniert nicht bei Stromausfall
Stellen Sie sicher, dass die Batterie 24 Stunden lang geladen wurde. Führen Sie einen manuellen Test durch.
Rotes Blinken der LED
Dies deutet auf einen Fehler hin (Batterie- oder Lampenfehler). Überprüfen Sie die Anschlüsse oder kontaktieren Sie den Support.
Vor der Verwendung
- Installation durch qualifizierte Elektrofachkraft sicherstellen.
- Stromversorgung 220-240V 50/60Hz prüfen.
- Batterie vor dem ersten Gebrauch 24 Stunden laden.
- Sicherstellen, dass die Umgebungstemperatur 30°C nicht überschreitet.
- Schalterstellung auf der Platine vor der Montage prüfen.
Technische Daten in der Praxis
- LiFePO4 3.2V 12000mAh
- Spezifikation des Notstromakkus.
Abbildungen und Diagramme
- Schritt 1-6 zeigen die physische Montage der Leuchte an Wand oder Decke.
- Der Schalter auf der Platine muss vor der Installation korrekt eingestellt werden.
Modellkompatibilität
- Nicht für den Außenbereich ohne entsprechenden Schutz geeignet.
- Leuchtmittel ist nicht austauschbar.
