Installationsanleitung für BELL Lighting Arial Pro CCT Downlight
Erfahren Sie, wie Sie das BELL Lighting Arial Pro CCT Downlight sicher installieren und konfigurieren. Diese Anleitung enthält wichtige Informationen zu Ausschnittmaßen, IP-Schutzarten, Verkabelung und Wattage-Einstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte muss von einem qualifizierten Elektriker unter Einhaltung der geltenden IEE-Verkabelungsvorschriften (BS7671:2018) installiert werden. Die Lichtquelle ist nicht austauschbar; am Ende ihrer Lebensdauer muss die gesamte Leuchte ersetzt werden. Decken Sie die Leuchte niemals mit Isolationsmaterial ab. Die Betriebstemperatur liegt zwischen 0°C und +35°C.
Installation
Vor der Installation muss das passende Ausschnittmaß für das jeweilige Modell gewählt werden:
- 115mm Ausschnitt: 90mm Durchmesser
- 190mm Ausschnitt: 160mm Durchmesser
- 240mm Ausschnitt: 200mm Durchmesser

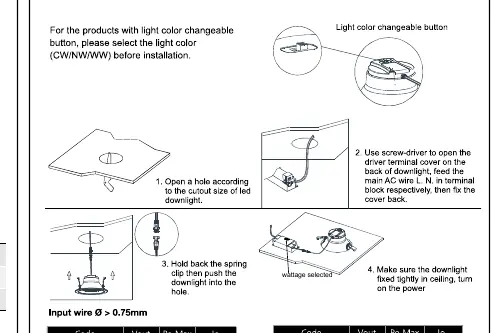

Schritte zur Montage:
- Schneiden Sie das Loch entsprechend dem gewählten Ausschnittmaß.
- Öffnen Sie mit einem Schraubendreher die Treiberabdeckung auf der Rückseite des Downlights.
- Schließen Sie die Netzleitungen (L und N) an den Klemmenblock an und befestigen Sie die Abdeckung wieder.
- Drücken Sie die Federklemmen nach oben und setzen Sie das Downlight in das Loch ein.
- Fixieren Sie das Downlight fest in der Decke.
Konfiguration und Einstellungen
Bei Modellen mit einstellbarer Lichtfarbe kann die Farbtemperatur (CW/NW/WW) vor der Installation über die entsprechende Taste gewählt werden. Achten Sie bei der Einstellung der Wattage darauf, die Dip-Schalter nicht außerhalb der auf dem Gerät oder in der Tabelle angegebenen Grenzwerte zu betreiben.
Dimm-Optionen
Die Leuchte unterstützt je nach Modell verschiedene Dimm-Methoden:
- Nicht dimmbar: Darf nicht mit Dimmern verwendet werden.
- Triac-Dimmer: Kompatibel mit empfohlenen Dimmern (Dimmbereich 8-100%).
- 1-10V: Unterstützt 10-100% Dimmung.
- Dali / Switch Dim: Unterstützt 1-100% Dimmung.
IP-Schutzarten
Wählen Sie den Installationsort basierend auf der IP-Schutzart:
- IP20/IP40: Nur für Innenräume, nicht in feuchten Bereichen.
- IP44/IP54: Geeignet für Innenräume, Badezimmer und überdachte Außenbereiche.
- IP65: Geeignet für Außenbereiche, nicht zum Untertauchen geeignet.
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Lichtquelle defekt
Die Lichtquelle ist nicht austauschbar. Die gesamte Leuchte muss ersetzt werden.
Überhitzungsgefahr
Decken Sie die Leuchte niemals mit Isolationsmaterial ab.
Falsche Wattage-Einstellung
Stellen Sie die Dip-Schalter niemals außerhalb der auf dem Gerät oder in der Tabelle angegebenen Grenzwerte ein.
Vor der Verwendung
- Installation durch qualifizierten Elektriker sicherstellen.
- Ausschnittmaß gemäß Tabelle prüfen (115mm, 190mm oder 240mm).
- IP-Schutzart für den Einsatzort prüfen (IP20/40, IP44/54 oder IP65).
- Wattage-Einstellungen an den Dip-Schaltern prüfen.
- Kompatibilität des Dimmers mit der gewählten Dimm-Methode (Triac, 1-10V, Dali) sicherstellen.
Abbildungen und Diagramme
- Schaltplan für DALI- und Push-Dimmung enthalten.
- Anleitung zum Öffnen der Treiberabdeckung mittels Schraubendreher.
Modellkompatibilität
- Triac-Dimmer: Kompatibel mit empfohlenen Dimmern (8-100%).
- 1-10V: 10-100% Dimmung.
- Dali/Switch Dim: 1-100% Dimmung.
