Dieses Dokument enthält Installations- und Wartungsanweisungen für das Notausgangsschild BELL Lighting 09083V2. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft gemäß den geltenden Normen (BS7671:2018) erfolgen. Das Gerät ist für den Innenbereich konzipiert und darf nicht bei Umgebungstemperaturen über 35°C betrieben werden.
Installation
Vor der Installation muss die Stromversorgung unterbrochen werden. Der Anschluss erfolgt je nach gewünschtem Betriebsmodus (nicht gewartet, gewartet oder schaltbar) gemäß den Schaltplänen in der Anleitung. Nach dem Anschluss muss das Gerät für 36 Stunden geladen werden, um die volle Kapazität der Batterie zu erreichen.
Betrieb und Selbsttest
Das Gerät verfügt über eine automatische Selbsttestfunktion. Der Status wird über eine zweifarbige LED angezeigt:
- Grün leuchtend: Netzbetrieb / kein Fehler.
- Grün blinkend: Funktionstest läuft (langsam) oder 3-Stunden-Dauer-Test läuft (schnell).
- Rot blinkend: Fehler (1x Batteriefehler, 2x Lampenfehler, 3x Dauer-Test-Fehler).
Über den Testknopf am Gerät können manuelle Tests ausgelöst werden (z.B. 1 Sekunde für Notmodus, 5 Sekunden für Funktionstest, 7 Sekunden für 3-Stunden-Test).
Wartung
Um die Sicherheit zu gewährleisten, sind regelmäßige Prüfungen erforderlich: tägliche Sichtprüfung der LED, monatlicher Funktionstest und jährlicher 3-Stunden-Dauer-Test.
Technische Daten
- Spannung: AC 220-240V 50/60Hz
- Leistung: 3W
- Batterie: LiFePO4 3.2V 1500mAh
- Ladezeit: 24 Stunden
- Notbetriebsdauer: über 3 Stunden
- Umgebungstemperatur: 0-40°C
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Rotes Blinken der LED (1x Zyklus)
Batteriefehler liegt vor.
Rotes Blinken der LED (2x Zyklus)
Lampenfehler liegt vor.
Rotes Blinken der LED (3x Zyklus)
Fehler beim Dauer-Test.
Vor der Verwendung
- Stromversorgung vor der Installation vollständig trennen.
- Sicherstellen, dass die Umgebungstemperatur 35°C nicht überschreitet.
- Ausreichende Belüftung um das Gerät herum gewährleisten.
- Nach der Installation 36 Stunden Ladezeit für die Batterie einplanen.
- Schalterstellung auf der Platine vor der Montage prüfen.
Technische Daten in der Praxis
- LiFePO4 3.2V 1500mAh
- Spezifikation der internen Notstrombatterie.
- Notbetriebsdauer > 3 Stunden
- Zeitraum, in dem das Schild bei Stromausfall leuchtet.
Abbildungen und Diagramme

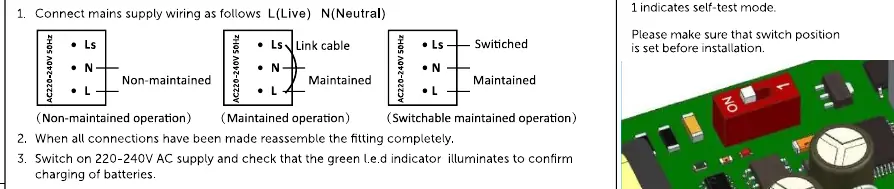

- Schaltpläne zeigen die Verkabelung für nicht gewarteten, gewarteten und schaltbaren Betrieb.

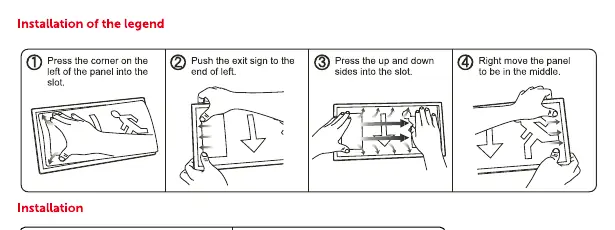

- Explosionszeichnung zeigt die Montage von Gehäuse, Batterie, Platine und Schild.
Modellkompatibilität
- Das Leuchtmittel ist nicht austauschbar; bei Lebensdauerende muss die gesamte Leuchte ersetzt werden.
