Installationsanleitung für BELL Lighting Firestay CCT LED-Einbaustrahler 11370V2
Installationsanleitung für die BELL Lighting Firestay CCT LED-Einbaustrahler 11370V2. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Farbtemperatur und Wattzahl einstellen und die Verkabelung korrekt vornehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Installation der BELL Lighting Firestay CCT LED-Einbaustrahler muss zwingend von einer qualifizierten Elektrofachkraft durchgeführt werden. Die Installation muss den geltenden IEE-Verkabelungsvorschriften (BS7671:2018) und den lokalen Bauvorschriften entsprechen. Alle Tests sind gemäß EN 50172:2004 durchzuführen. Die Umgebungstemperatur am Einsatzort darf 30°C nicht überschreiten.
Montage und Verkabelung
Vorbereitung: Schneiden Sie ein Loch mit einem Durchmesser von 68-70 mm in die Decke. Stellen Sie sicher, dass der Bereich frei von elektrischen Kabeln, Wasser- oder Gasleitungen sowie Deckenbalken ist.
Verkabelung: Verdrahten Sie den weiblichen Stecker (im Lieferumfang enthalten) mit dem Stromkreis. Führen Sie die notwendigen Tests durch. Verbinden Sie anschließend den männlichen Stecker der Leuchte mit dem weiblichen Stecker, bis dieser hörbar einrastet.
Einbau: Klappen Sie die Federklemmen nach oben und setzen Sie die Leuchte in die Deckenöffnung ein. Lassen Sie die Klemmen los, um die Leuchte sicher in der Decke zu fixieren.
Einstellungen und Wartung
Die Leuchte bietet vier Farbtemperaturen (2700K, 3000K, 4000K, 6000K) sowie zwei Wattstufen (4W/6W). Diese können über die Schalter unter der Blende eingestellt werden. Um die Blende zu wechseln, drehen Sie diese einfach und verriegeln sie am Gehäuse.
Hinweis zur Lichtquelle: Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, muss die gesamte Leuchte ersetzt werden.
Isolierung: Das Produkt ist IC-zertifiziert (Insulation Coverable) und für die Verwendung mit Isoliermaterial geeignet, sodass keine zusätzlichen IC-Käfige erforderlich sind.
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Lichtquelle defekt
Die Lichtquelle ist nicht austauschbar. Am Ende der Lebensdauer muss die gesamte Leuchte ersetzt werden.
Überhitzung
Stellen Sie sicher, dass die Umgebungstemperatur 30°C nicht überschreitet.
Vor der Verwendung
- Deckenausschnitt von 68-70 mm vorbereiten
- Prüfen, ob Kabel oder Rohre im Deckenbereich verlaufen
- Elektrofachkraft für die Installation beauftragen
- Farbtemperatur und Wattzahl vor dem Einbau einstellen
- Verkabelung gemäß L (Braun), N (Blau), E (Gelb/Grün) vornehmen
Abbildungen und Diagramme
- Fig 1: Darstellung des Deckenausschnitts.
- Fig 3: Anschluss des männlichen an den weiblichen Stecker.

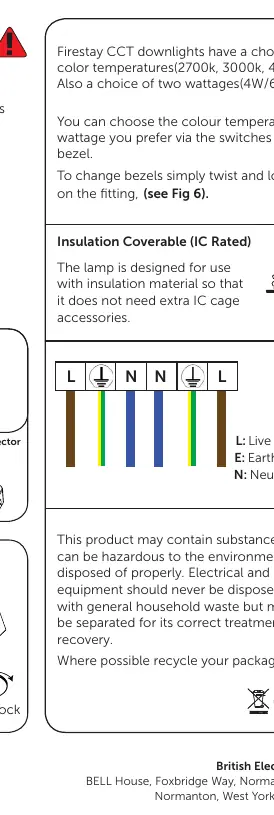

- Fig 6: Mechanismus zum Wechseln der Blende (Twist & Lock).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht geeignet für Umgebungen über 30°C.
