Bedienungsanleitung für Behringer XENYX 1002B Mischpult

Wichtige Informationen zur Inbetriebnahme

Das Behringer XENYX 1002B ist ein kompaktes 10-Eingang 2-Bus Mischpult mit XENYX-Vorverstärkern und britischen EQs. Es ist für den mobilen Einsatz konzipiert und unterstützt optionalen Batteriebetrieb. Vor der ersten Inbetriebnahme sollten alle Regler auf Minimum oder Aus gestellt werden, um plötzliche Lautstärkesprünge zu vermeiden.

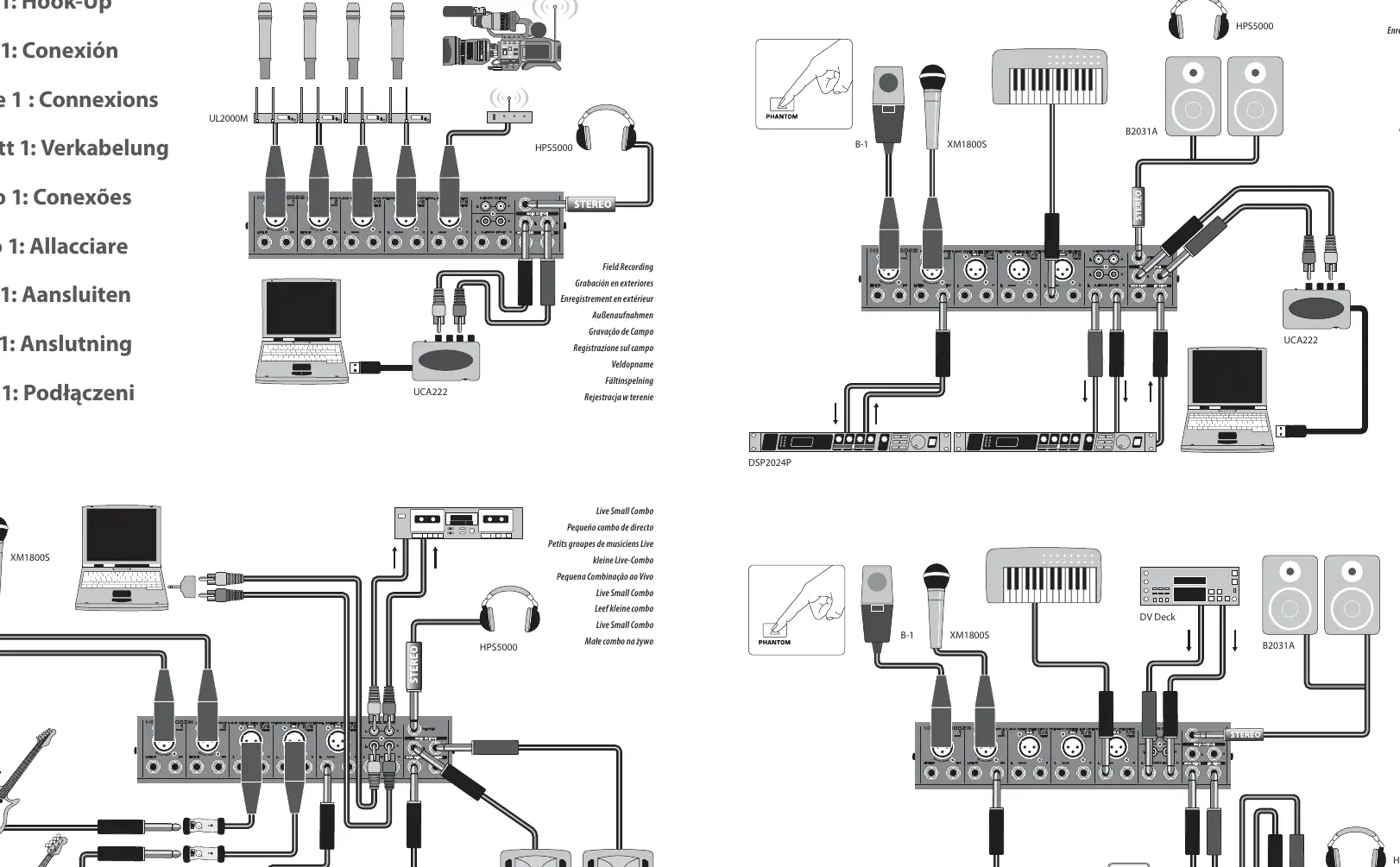

Anschluss des Mischpults

Das Mischpult bietet vielfältige Anschlussmöglichkeiten für Mikrofone, Instrumente, Verstärker und Aufnahmegeräte. Nutzen Sie die entsprechenden Eingänge (XLR für Mikrofone, 6,3 mm Klinke für Line-Signale). Achten Sie bei der Verkabelung auf die korrekte Impedanz und verwenden Sie hochwertige Kabel.

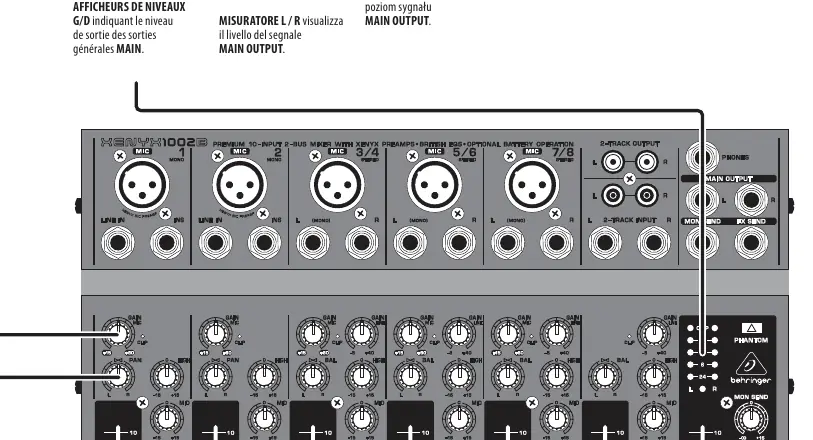

Steuerelemente und Funktionen

• GAIN: Regelt die Empfindlichkeit der MIC- und LINE-Eingänge.
• PAN/BAL: Bestimmt die Position des Kanals im Stereofeld.
• EQ (LOW, MID, HIGH): Zur Frequenzanpassung des jeweiligen Kanals.
• FX und MON: Regelt den Anteil des Kanalsignals, der an die FX SEND- und MON SEND-Buchsen gesendet wird.
• PHANTOM: Aktiviert die 23V-Phantomspeisung für Kondensatormikrofone.
• MAIN FADER: Steuert den Gesamtausgangspegel des Mischpults.

Schritt-für-Schritt-Inbetriebnahme

1. Stellen Sie alle Regler wie EQ und PAN/BAL auf die Mittelstellung, alle anderen Regler auf Minimum/Aus.
2. Schieben Sie den Fader von Kanal 1 auf 0.
3. Sprechen oder spielen Sie mit normaler Lautstärke in das Mikrofon oder Instrument an Kanal 1.
4. Drehen Sie den GAIN-Regler von Kanal 1, bis die CLIP-LED gelegentlich, aber nicht ständig blinkt.
5. Wiederholen Sie diesen Vorgang für alle weiteren verwendeten Kanäle.
6. Schalten Sie Ihr PA-System ein, während der MAIN-Fader ganz unten steht.
7. Heben Sie den MAIN-Fader langsam auf 0 oder das gewünschte Niveau an.
8. Justieren Sie das relative Lautstärkeverhältnis der Kanäle mit den jeweiligen CHANNEL-Fadern.

Sicherheitshinweise

Um das Risiko von Stromschlägen oder Bränden zu minimieren, beachten Sie folgende Punkte:

• Öffnen Sie niemals das Gehäuse des Geräts.
• Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
• Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Verstärkern.
• Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.
