Bedienungsanleitung für Behringer XENYX 1002B Mischpult
Erfahren Sie, wie Sie das Behringer XENYX 1002B Mischpult einrichten, Gain-Pegel korrekt einstellen, externe Effekte nutzen und das Gerät mobil mit Batterien betreiben.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Behringer XENYX 1002B ist ein 10-Kanal-Mischpult, das sowohl über ein Netzteil als auch mobil mit drei 9V-Batterien betrieben werden kann. Es bietet XENYX-Mikrofonvorverstärker, 3-Band-EQs und dedizierte Send-Wege für Monitore und Effekte. Die korrekte Einstellung der Gain-Pegel ist entscheidend für die Klangqualität und das Vermeiden von Verzerrungen.
Inbetriebnahme
Folgen Sie diesen Schritten für eine grundlegende Einrichtung:
- Schließen Sie das Netzteil an, schalten Sie das Gerät jedoch noch nicht ein.
- Verbinden Sie Mikrofone (XLR) und Line-Quellen (Klinke) mit den entsprechenden Eingängen.
- Schließen Sie Monitor-Lautsprecher oder Verstärker an die MAIN OUTPUT-Buchsen an.
- Stellen Sie alle PAN/BAL- und EQ-Regler auf die Mittelstellung (12 Uhr). Drehen Sie alle anderen Regler und Fader ganz herunter.
- Schalten Sie das Mischpult ein, danach erst die angeschlossenen Lautsprecher oder Verstärker.
- Stellen Sie den Gain-Pegel für jeden Kanal ein, indem Sie den GAIN-Regler aufdrehen, bis die CLIP-LED nur gelegentlich leuchtet.
- Heben Sie den MAIN-Fader auf 0 und justieren Sie die Kanal-Fader für eine ausgewogene Mischung.
Gain-Einstellung
Die korrekte Gain-Einstellung ist essenziell für das Signal-Rausch-Verhältnis:
- Singen oder spielen Sie mit der Lautstärke, die Sie auch bei der Aufnahme oder Performance verwenden werden.
- Drehen Sie den GAIN-Regler im Uhrzeigersinn, bis die rote CLIP-LED aufleuchtet (Übersteuerung).
- Drehen Sie den Regler ein kleines Stück zurück.
- Wenn Sie sowohl MIC- als auch LINE-Eingänge auf den Stereokanälen (3/4, 5/6, 7/8) nutzen, stellen Sie beide Quellen einzeln ein. Achten Sie darauf, dass die gemeinsame CLIP-LED nicht dauerhaft leuchtet.
Externe Effekte und Monitor-Mix
Das Mischpult bietet dedizierte Wege für externe Bearbeitung:
- Externe Effekte: Nutzen Sie den FX SEND-Regler und die FX SEND-Buchse, um Signale an ein Effektgerät zu senden. Das "nasse" Signal kann über einen Stereokanal zurückgeführt werden.
- Monitor-Mix: Nutzen Sie den MON-Regler, um einen separaten Mix für Musiker zu erstellen. Dieser ist "pre-fader", d.h. Änderungen am Haupt-Fader beeinflussen den Monitor-Mix nicht.
Batteriebetrieb
Das Gerät kann mit drei 9V-Batterien betrieben werden:
- Öffnen Sie das Batteriefach an der Unterseite des Mischpults (erfordert einen Kreuzschlitzschraubendreher).
- Legen Sie die drei Batterien polrichtig ein.
- Schließen Sie den Deckel und ziehen Sie die Schraube fest.
- Die Laufzeit beträgt mit hochwertigen Alkaline-Batterien ca. vier Stunden.
Bedienelemente
Die Frontplatte enthält:
- MIC/LINE Eingänge: Anschlüsse für Mikrofone und Instrumente.
- EQ-Sektion: HIGH (über 10 kHz), MID (700 Hz), LOW (unter 50 Hz).
- Send-Regler: MON (Monitor-Mix) und FX (Effekt-Send).
- Fader: CHANNEL FADER für die Lautstärke des Kanals im Hauptmix.
- PHANTOM: Schalter für 23V (Netz) bzw. 18V (Batterie) Phantomspeisung für Kondensatormikrofone.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Clipping / Verzerrung
Der Gain-Pegel ist zu hoch eingestellt. Reduzieren Sie den GAIN-Regler, bis die CLIP-LED nur noch gelegentlich leuchtet.
Zu leises Signal
Der Gain-Pegel ist zu niedrig. Erhöhen Sie den GAIN-Regler, aber achten Sie darauf, dass keine Verzerrungen entstehen.
Feedback / Rückkopplung
Monitor-Lautsprecher zeigen direkt auf das Mikrofon. Positionieren Sie die Lautsprecher anders oder reduzieren Sie den MON-Pegel.
Vor der Verwendung
- Stellen Sie sicher, dass alle Gain-Regler und Fader zu Beginn auf Null stehen.
- Prüfen Sie die Kabelverbindungen (XLR für Mikrofone, Klinke für Line-Quellen).
- Schalten Sie externe Verstärker oder Aktivlautsprecher erst ein, nachdem das Mischpult eingeschaltet wurde.
- Prüfen Sie bei Batteriebetrieb den korrekten Sitz der 3x 9V Batterien.
Technische Daten in der Praxis
- Batteriebetrieb
- Betrieb mit 3x 9V Batterien möglich (ca. 4 Stunden Laufzeit).
- Phantomspeisung
- 23V bei Netzbetrieb, 18V bei Batteriebetrieb für Kondensatormikrofone.
- Gain-Bereich (Mikrofon)
- +14 dB bis +60 dB.
Abbildungen und Diagramme

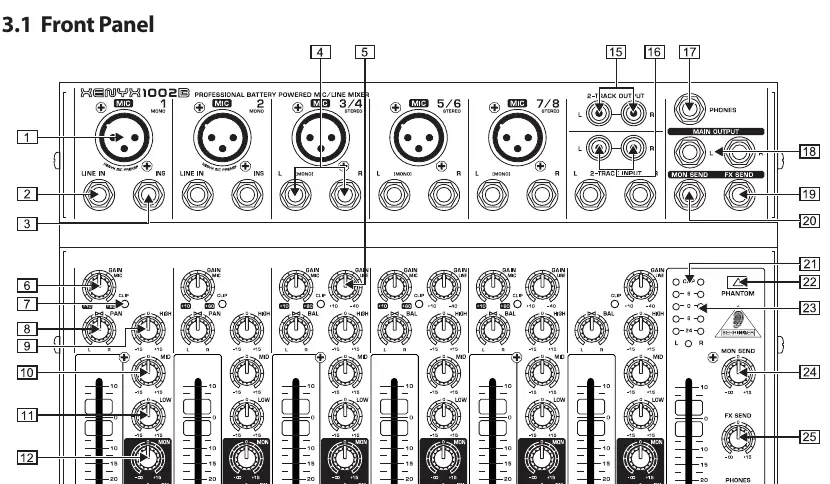

- Die Frontplatte bietet dedizierte Gain-Regler für jeden Kanal, um individuelle Pegel für MIC und LINE Eingänge zu ermöglichen.
- Die Rückseite enthält den Netzanschluss und den Power-Schalter.
