Bedienungsanleitung für Behringer UL 1000G2 In-Ear-Monitoring-System

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Kurzanleitung für das Behringer UL 1000G2 In-Ear-Monitoring-System. Es umfasst Sicherheitsanweisungen, Anschlussmöglichkeiten, Konfiguration von Sender und Empfänger sowie technische Spezifikationen. Bitte beachten Sie, dass dieses System für Live- und Studio-Performances konzipiert ist und eine Reichweite von bis zu 60 Metern bietet.

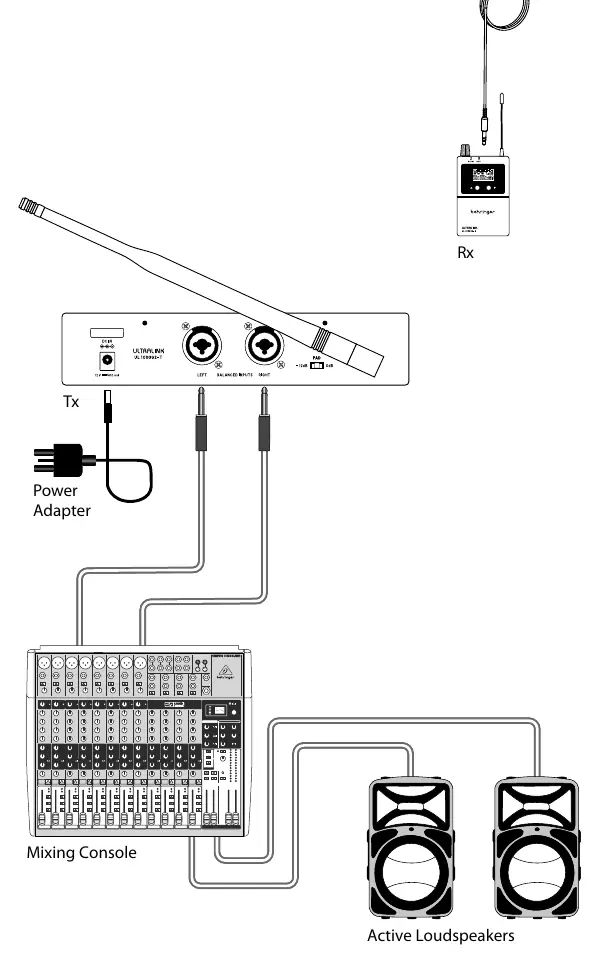

Anschluss des Systems

Der Sender (Tx) wird mit dem mitgelieferten Netzteil verbunden. Die Audioeingänge (Balanced Inputs) ermöglichen den Anschluss von Mischpulten oder anderen Audioquellen über XLR- oder 6,3-mm-Klinkenkabel. Der Empfänger (Rx) wird mit den mitgelieferten Ohrhörern verbunden.

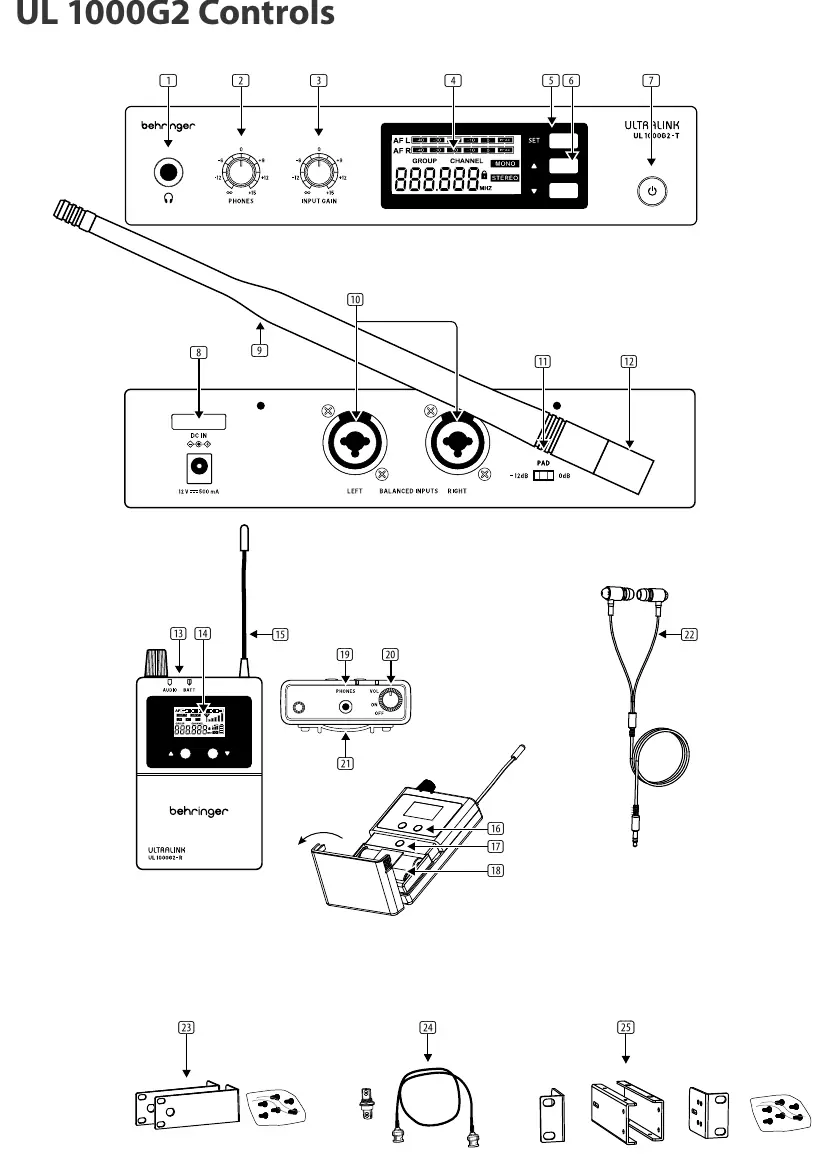

Bedienelemente

Sender: Verfügt über Eingangsverstärkungsregler (Input Gain), LCD-Display, Menü-Navigationstasten (Set, Up/Down), Power-Schalter und einen Pad-Schalter (-12 dB) auf der Rückseite zur Pegelabsenkung.

Empfänger: Ausgestattet mit Lautstärkeregler (Volume), Kopfhörerausgang (3,5 mm), LCD-Display, Menü-Navigationstasten (Set, Up/Down) und Batteriefach für 2x AA-Batterien.

Erste Schritte und Konfiguration

Für eine optimale Signalübertragung sollte der Sender in einer Mindesthöhe von 1 Meter aufgestellt und die Antenne vertikal ausgerichtet werden. Sender und Empfänger sollten sich in direkter Sichtlinie befinden. Vermeiden Sie die Nähe zu Metallgegenständen oder digitalen Geräten.

Sender-Konfiguration

• Frequenzgruppe und Kanal: Wählen Sie über die SET-Taste und die Up/Down-Tasten die gewünschte Frequenzgruppe und den Kanal aus.
• Betriebsmodus: Wählen Sie zwischen MONO und STEREO. Hinweis: Im MONO-Modus wird nur das Signal des linken Eingangs übertragen.
• Sperrfunktion (Lock): Aktivieren Sie LOCK ON, um versehentliche Änderungen zu verhindern.

Empfänger-Konfiguration

• Frequenzgruppe und Kanal: Stellen Sie sicher, dass der Empfänger auf dieselbe Gruppe und denselben Kanal wie der Sender eingestellt ist.
• Equalizer (EQ): Aktivieren Sie den EQ, um die Höhen bei 10 kHz um 6 dB anzuheben.
• Limiter (LIM): Schützt das Gehör, indem der Audiopegel auf 400 mV begrenzt wird.
• Mixer (MIX): Ermöglicht das Mischen von zwei Monosignalen und die Balance-Einstellung.
• Squelch (SQ): Legt den Schwellenwert für die Signalerkennung fest (Low, Medium, High), um unerwünschte Signale zu unterdrücken.
• Balance: Regelt die Lautstärkebalance zwischen linkem und rechtem Kanal.

Rack-Montage

Das System unterstützt die Rack-Montage. Es sind Kits für die Montage eines einzelnen Senders oder zweier Sender in einem Rack sowie ein Kit für die Frontmontage der Antenne erhältlich.

Technische Daten

Das System arbeitet in den Frequenzbereichen 584-608 MHz, 823-832 MHz oder 863-865 MHz. Die Audiofrequenz reicht von 70 Hz bis 13,5 kHz. Der Empfänger wird mit 2x 1,5 V AA-Batterien betrieben, die eine Betriebsdauer von über 6 Stunden ermöglichen.
