Bedienungsanleitung für Behringer UL 1000G2-R UHF-Taschenempfänger

Wichtige Informationen aus der Anleitung

Der Behringer UL 1000G2-R ist ein drahtloser Taschenempfänger, der ausschließlich für das Behringer UL 1000G2 In-Ear-Monitoring-System entwickelt wurde. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten, insbesondere den Umgang mit Batterien und die Vermeidung von Gehörschäden durch zu hohe Lautstärke.

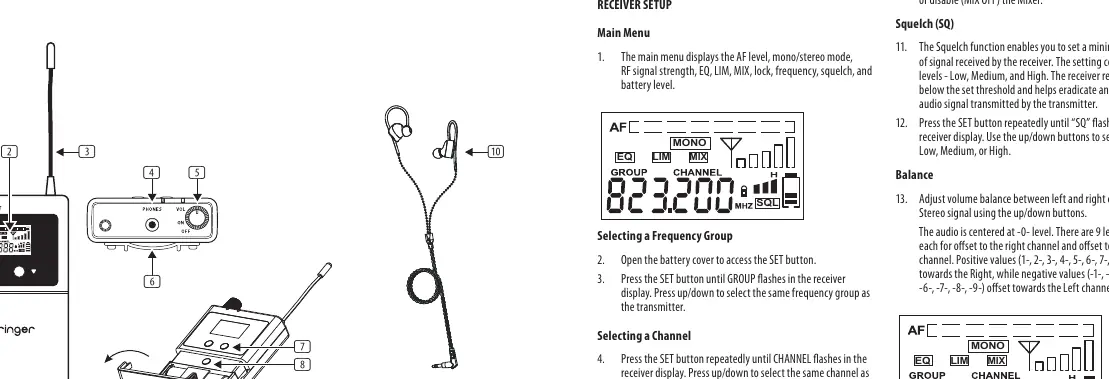

Gerätebeschreibung und Bedienelemente

Das Gerät verfügt über folgende Bedienelemente und Anzeigen:

• LEDs: Zeigen den Empfang von Audiosignalen und den Batteriestatus an.
• LCD: Zeigt Menüoptionen und Empfängerdetails.
• Antenne: Empfangsantenne.
• PHONES: 3,5-mm-Stereoausgang für die mitgelieferten Ohrhörer.
• VOLUME: Regler für die Lautstärke und zum Ausschalten des Geräts.
• MENU UP/DOWN: Tasten zur Navigation im Menü.
• SET: Taste zur Auswahl von Menüpunkten (befindet sich im Batteriefach).
• Batteriefach: Zum Einlegen von 2x AA-Batterien.

Anschluss und Verkabelung

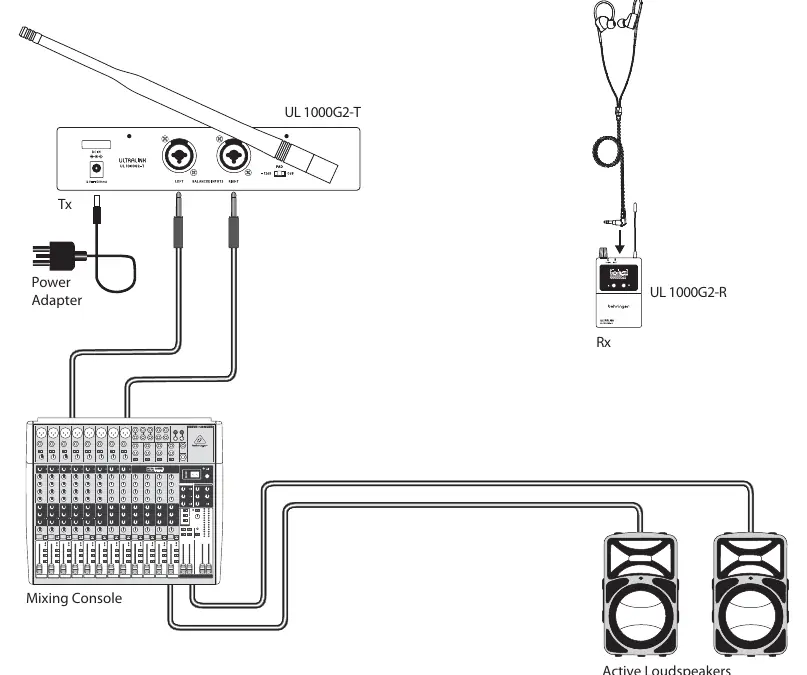

Der Anschluss erfolgt in der Regel über ein Mischpult, das das Audiosignal an den UL 1000G2-Sender (Tx) sendet. Der Taschenempfänger (Rx) empfängt das Signal drahtlos und gibt es über die angeschlossenen Ohrhörer aus. Stellen Sie sicher, dass die Lautstärke am Empfänger heruntergedreht ist, bevor Sie die Ohrhörer aufsetzen.

Erste Schritte und Einrichtung

Um den Empfänger mit dem Sender zu koppeln, gehen Sie wie folgt vor:

1. Öffnen Sie das Batteriefach, um auf die SET-Taste zuzugreifen.
2. Drücken Sie die SET-Taste, bis GROUP im Display blinkt. Wählen Sie mit den Auf/Ab-Tasten die gleiche Frequenzgruppe wie am Sender.
3. Drücken Sie die SET-Taste erneut, bis CHANNEL blinkt. Wählen Sie mit den Auf/Ab-Tasten den gleichen Kanal wie am Sender.

Audioeinstellungen

Der Empfänger bietet verschiedene Funktionen zur Klangoptimierung:

• Equalizer (EQ): Hebt die Höhen bei 10 kHz um 6 dB an. Aktivierbar über das Menü (EQ ON/OFF).
• Limiter (LIM): Begrenzt das Audiosignal auf 400 mV, um das Gehör zu schützen. Empfohlen bei maximalem Signalpegel.
• Mixer (MIX): Ermöglicht das Mischen von zwei Monosignalen und die Balance-Einstellung.
• Squelch (SQ): Legt einen Schwellenwert für den Signalempfang fest (Low, Medium, High), um unerwünschte Signale zu unterdrücken.
• Balance: Regelt die Lautstärkebalance zwischen linkem und rechtem Kanal bei Stereosignalen.

Sicherheit und Wartung

Das Gerät verfügt über eine Sperrfunktion (LOCK), um versehentliche Änderungen zu verhindern. Diese wird automatisch nach 5 Sekunden Inaktivität aktiviert. Zum Entsperren halten Sie die SET-Taste für 2 Sekunden gedrückt. Achten Sie auf den Batteriestatus; wenn keine Balken im Batteriesymbol sichtbar sind, leuchtet die BATT-LED rot und die Batterien sollten sofort gewechselt werden.
