Bedienungsanleitung für Behringer XENYX 1002SFX / 1202SFX Analog-Mischpult

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein Quick Start Guide für die Behringer XENYX 1002SFX und 1202SFX Mischpulte. Es bietet eine Übersicht über die Anschlüsse, die Steuerungselemente, die korrekte Gain-Einstellung und die technischen Spezifikationen. Das Gerät ist ein analoger 10- bzw. 12-Kanal-Mixer mit USB-Streaming-Schnittstelle und internen Effekten.

Anschluss und Inbetriebnahme

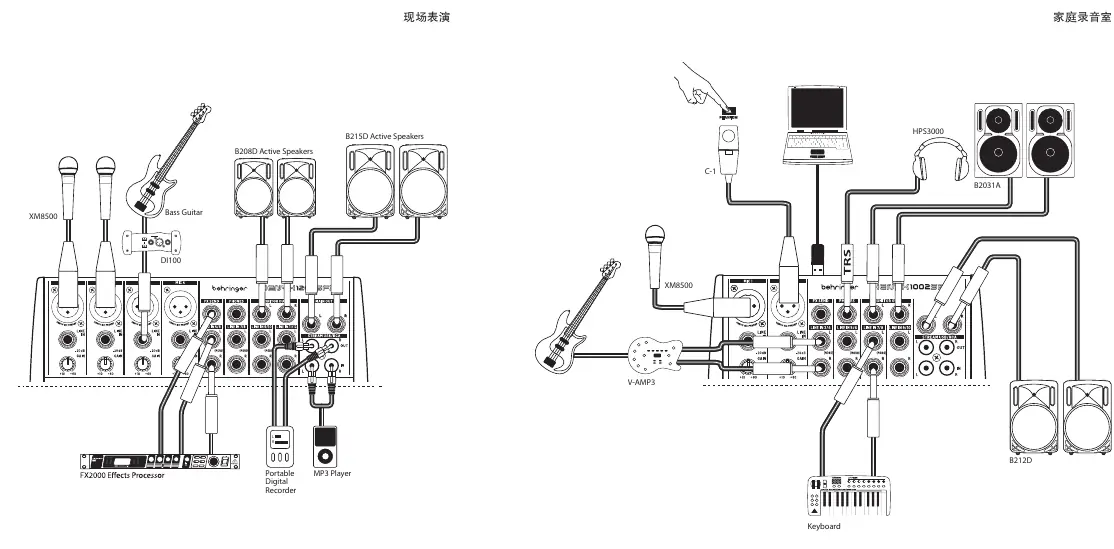

Die Anleitung enthält Diagramme für zwei typische Anwendungsszenarien:

• Live-Performance: Anschluss von Mikrofonen (z.B. XM8500), Instrumenten (Bassgitarre, V-AMP3), DI-Boxen, MP3-Playern und aktiven Lautsprechern (z.B. B215D, B208D).
• Home-Studio: Anschluss von Mikrofonen, Instrumenten, Keyboards, Kopfhörern (HPS3000), Studiomonitoren (B2031A, B212D) und einem Computer via USB.

Wichtiger Hinweis: Das Mischpult wird nicht über USB mit Strom versorgt. Verwenden Sie immer das mitgelieferte Netzteil.

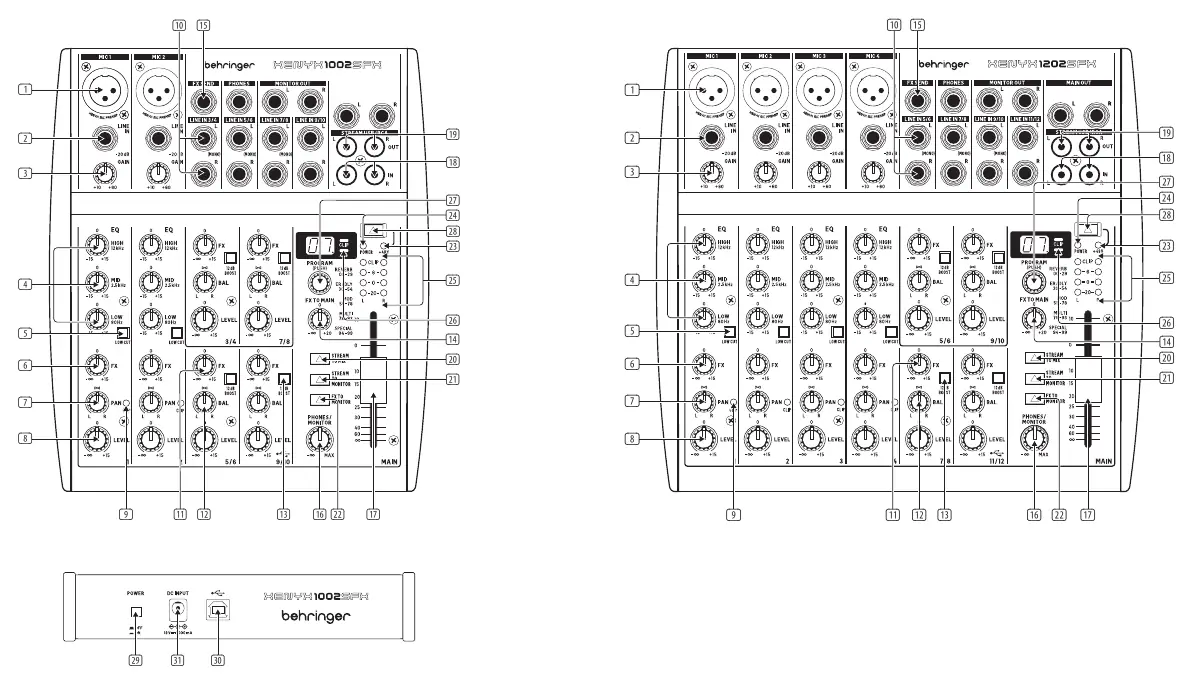

Steuerungselemente

Das Mischpult verfügt über verschiedene Regler und Schalter:

• MIC: XLR-Eingang mit zuschaltbarer +48V Phantomspeisung für Kondensatormikrofone.
• LINE IN: 1/4" TRS-Eingang für Line-Signale.
• GAIN: Regler zur Anpassung der Eingangsverstärkung.
• EQ: 3-Band-Equalizer zur Klangregelung.
• FX: Effekt-Send-Regler zur Zuweisung von Signalen an den internen Effektprozessor.
• PAN/BAL: Panorama- bzw. Balance-Regler zur Positionierung im Stereobild.
• LEVEL: Regler für die Kanallautstärke.
• STREAM-Funktionen: Tasten zur Zuweisung von USB- und Stream-Eingangssignalen an den Main-Mix oder Monitor.

Bedienung und Gain-Einstellung

Um eine optimale Klangqualität zu gewährleisten und Verzerrungen zu vermeiden, gehen Sie wie folgt vor:

1. Stellen Sie den LEVEL-Regler des Kanals auf die Mittelstellung (0 dB).
2. Drehen Sie den GAIN-Regler langsam auf, während Sie das Eingangssignal (z.B. Gesang oder Instrument) spielen.
3. Stoppen Sie, sobald die Spitzenwertanzeige (Clip-LED) aufleuchtet, und drehen Sie den Regler dann leicht zurück.
4. Für digitale Aufnahmen sollte der Pegel idealerweise bei 0 dB liegen, um Übersteuerungen zu vermeiden.

Technische Daten

• Mikrofon-Eingang: XLR, symmetrisch, Mic EIN 132 dB.
• Frequenzgang: 10 Hz – 150 kHz (+10 dB Gain).
• Effektprozessor: Klark Teknik, 24-Bit Sigma-Delta Wandler, 40 kHz Abtastrate.
• USB: Typ B Anschluss, 48 kHz / 16-Bit Audio-Streaming.
• Stromversorgung: 100-240V AC, 50/60 Hz, 15W Verbrauch.

Sicherheitshinweise

• Öffnen Sie niemals das Gehäuse des Geräts.
• Verwenden Sie das Gerät nicht in der Nähe von Wasser oder in feuchten Umgebungen.
• Lassen Sie Reparaturen nur von qualifiziertem Fachpersonal durchführen.
• Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
• Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
