Beleuchtung / Bühnenbeleuchtung
Bedienungsanleitung für Beamz Stroboskop 1500W DMX 153.340
Erfahren Sie, wie Sie Ihr Beamz 153.340 Stroboskop sicher installieren, bedienen und konfigurieren. Diese Anleitung enthält wichtige Sicherheitshinweise, DMX-Einstellungen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Beamz 153.340 ist ein 1500W DMX-Stroboskop. Es bietet einen manuellen Modus (Dip-Schalter 9) und einen DMX-Modus (Dip-Schalter 10) zur Steuerung von Geschwindigkeit und Helligkeit. S. 6
Wichtigste Schritte
- Manuelle Steuerung aktivieren S. 6
- DMX-Steuerung aktivieren S. 6
Wartung und Reset
- Reinigung nur mit trockenem Tuch, keine chemischen Mittel. S. 2, 3, 4, 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1500W | Blitzröhre | S. 6 |
| DMX-Kanäle | 2 | Anzahl der Steuerkanäle | S. 6 |
| Gewicht | 4.65kg | Gerätegewicht | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- DMX-Konfiguration S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das Beamz 153.340 Stroboskop. Das Gerät ist für den Innenbereich konzipiert und darf nicht für den Dauerbetrieb verwendet werden. Achten Sie auf die korrekte Netzspannung von 220-240V/50Hz. Bei der ersten Inbetriebnahme kann ein leichter Geruch auftreten, was normal ist.
Sicherheitshinweise
- Das Gerät enthält spannungsführende Teile; öffnen Sie niemals das Gehäuse.
- Nicht direkt in die Linse blicken, um Augenschäden zu vermeiden.
- Epileptiker sollten die Wirkung des Stroboskops beachten.
- Bei Deckenmontage ist zwingend eine Sicherheitskette zu verwenden.
- Halten Sie einen Mindestabstand von 50 cm zu brennbaren Materialien ein und sorgen Sie für 1 Meter Freiraum zur Belüftung.
- Das Gehäuse wird während des Betriebs sehr heiß; nicht berühren.
Betriebsmodi
Manueller Modus
Stellen Sie den Dip-Schalter 9 auf ON. Geschwindigkeit und Helligkeit können manuell an der Rückseite des Geräts eingestellt werden.
DMX-Modus
Stellen Sie den Dip-Schalter 10 auf ON. Nutzen Sie die Schalter 1-9, um die DMX-Adresse einzustellen. Ein DMX-Terminator (120 Ohm Widerstand zwischen Pin 2 und 3) wird am letzten Gerät empfohlen.
Wartung und Reinigung
Verwenden Sie keine chemischen Reinigungsmittel, da diese den Lack beschädigen können. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Reinigungssprays für die Schalter, da diese Staub und Fett binden.
Technische Daten
- Leistung: 1500W Blitzröhre
- DMX-Kanäle: 2
- Spannungsversorgung: 220-240VAC / 50Hz
- Abmessungen: 465 x 178 x 225 mm
- Gewicht: 4,65 kg
- Betriebstemperatur: 5°C bis 35°C
Praktische Hilfe
Typische Probleme
Gerät riecht beim ersten Einschalten
Dies ist normal und verschwindet nach kurzer Zeit.
Gerät funktioniert nicht
Sicherung prüfen, Stromanschluss prüfen, DMX-Adresse prüfen.
Gehäuse sehr heiß
Dies ist normal während des Betriebs; nicht berühren.
Vor der Verwendung
- Sichtprüfung auf Schäden am Gehäuse und Netzkabel
- Spannung 220-240V/50Hz prüfen
- Sicherheitskette bei Deckenmontage anbringen
- Abstand zu brennbaren Materialien (50cm) einhalten
- Freiraum für Belüftung (1m) sicherstellen
Technische Daten in der Praxis
- Betriebstemperatur
- 5°C bis 35°C
Abbildungen und Diagramme
- DMX-Adressierung via Dip-Schalter 1-9

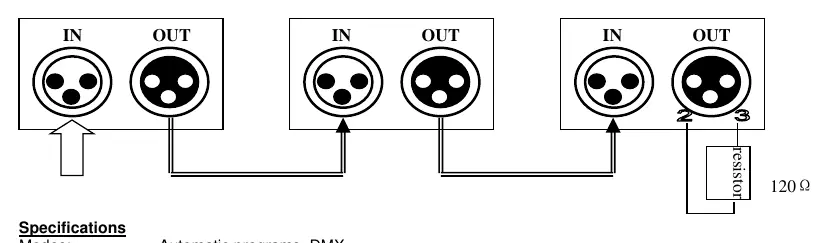

- DMX-Terminierung mit 120 Ohm Widerstand am letzten Gerät
Modellkompatibilität
- Nur für Innenräume geeignet
- Nicht für Dauerbetrieb geeignet
