Bedienungsanleitung für beamZ Cobra 100H Moving Head

Wichtige Informationen aus der Anleitung

Der beamZ Cobra 100H ist ein Moving Head für den professionellen Einsatz. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät ist ausschließlich für den Innenbereich konzipiert und darf nicht in der Nähe von Flüssigkeiten oder brennbaren Materialien betrieben werden. Die Umgebungstemperatur muss zwischen -5°C und +45°C liegen. Schließen Sie das Gerät niemals an einen Dimmerpack an.

Installation und Montage

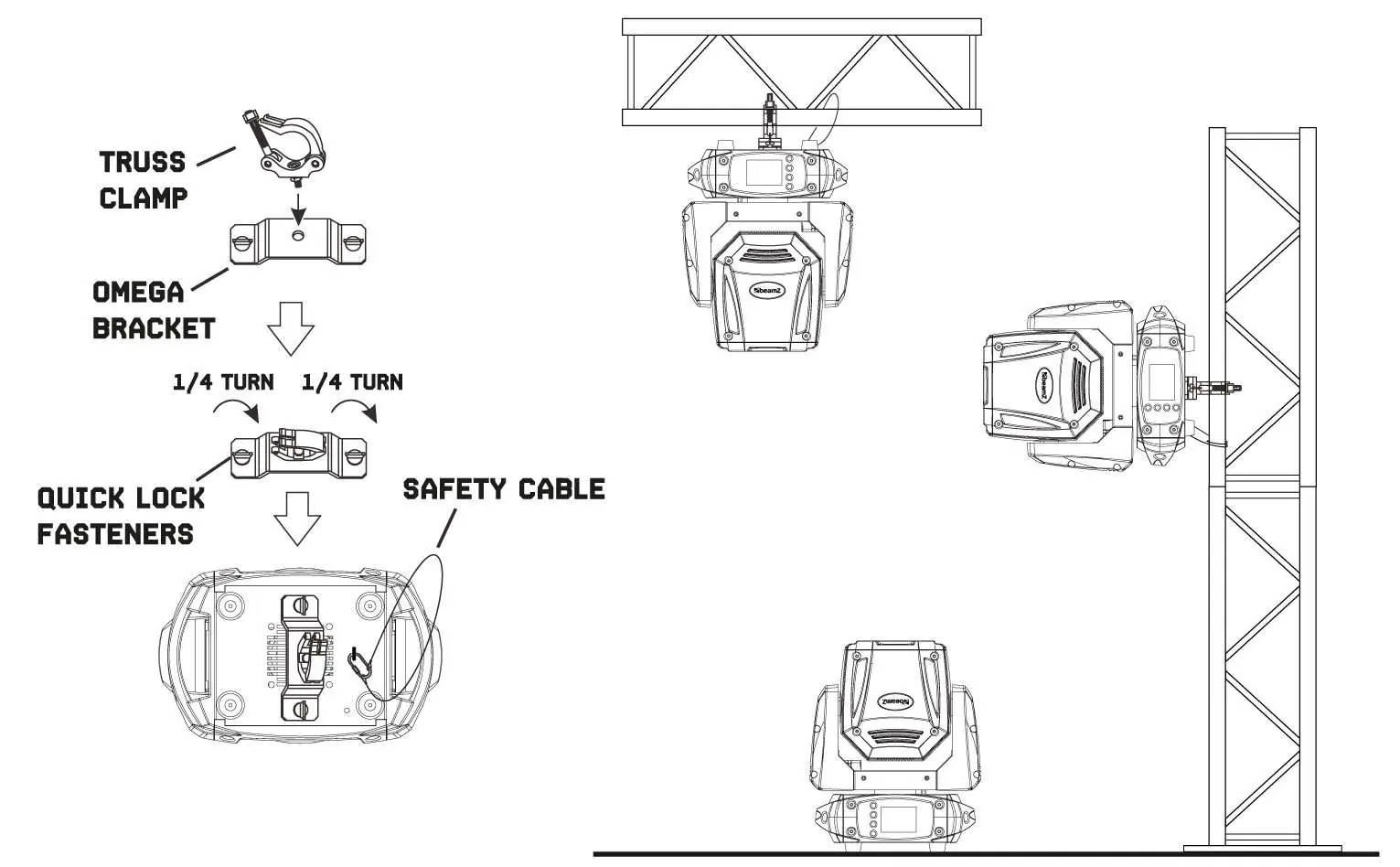

Das Gerät kann auf einer stabilen, ebenen Fläche aufgestellt oder kopfüber an einer Traverse montiert werden. Bei einer Montagehöhe von über 100 cm ist die Verwendung eines Sicherheitskabels an den dafür vorgesehenen Befestigungspunkten zwingend erforderlich. Die Montagekonstruktion muss das 10-fache des Gerätegewichts tragen können. Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert sind und ein Freiraum von mindestens 50 cm um das Gerät gewährleistet ist.

Stromversorgung

Überprüfen Sie vor dem Anschluss, ob die Netzspannung mit den Angaben auf dem Gerät übereinstimmt. Das Gerät verfügt über einen Power-Connector-Ausgang, der es ermöglicht, mehrere Einheiten in Reihe zu schalten (maximal 4 Einheiten bei 230V/16A). Verwenden Sie ein zugelassenes dreiadriges Kabel mit einem Querschnitt von mindestens 1,5 mm².

DMX-Steuerung

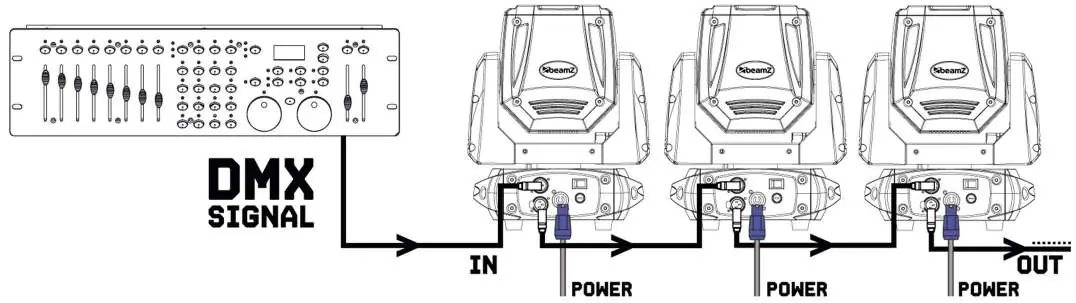

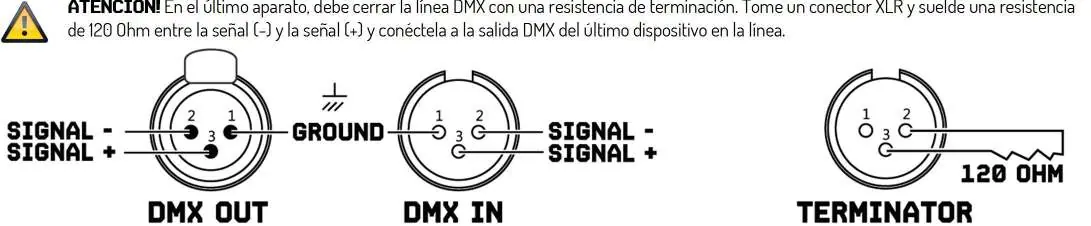

Für die DMX-Steuerung verbinden Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts. Verbinden Sie die Geräte in einer Kette (Daisy-Chain). Am letzten Gerät in der Kette muss ein DMX-Terminator (XLR-Stecker mit einem 120-Ohm-Widerstand zwischen Signal (-) und Signal (+)) angeschlossen werden, um Signalstörungen zu vermeiden.

Wartung und Reinigung

Das Gerät ist weitgehend wartungsfrei, sollte jedoch regelmäßig auf mechanische und elektrische Aspekte geprüft werden. Staub und Schmutz reduzieren die Lichtleistung und beeinträchtigen die Kühlung. Reinigen Sie das Gerät regelmäßig mit einem trockenen Tuch oder bei Bedarf mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass die Lüfterblätter beim Reinigen nicht beschädigt werden.

Sicherung austauschen

Sollte die Sicherung defekt sein, trennen Sie das Gerät vom Stromnetz. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem passenden Schraubendreher, entnehmen Sie die alte Sicherung und ersetzen Sie diese durch eine Sicherung des gleichen Typs und Wertes.

Fehlerbehebung

Bei Problemen wie fehlender Reaktion oder DMX-Verbindungsfehlern prüfen Sie zunächst die Stromversorgung, die Kabelverbindungen und die DMX-Adressierung. Bei Überhitzung lassen Sie das Gerät abkühlen und stellen Sie sicher, dass die Luftzirkulation nicht behindert wird.
