Bedienungsanleitung für Beamz Cobra 720 Moving Head
Schnellstartanleitung und vollständiges Benutzerhandbuch für den Beamz Cobra 720 Moving Head. Erfahren Sie alles über Installation, DMX-Steuerung, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Beamz Cobra 720 ist ein Moving Head für den Innenbereich. Die Installation erfordert eine stabile Montage mit Sicherheitsseil und eine korrekte DMX-Verkabelung mit Abschlusswiderstand. S. 4, 5, 6
Wichtigste Schritte
- Montage an Traverse S. 5
- DMX-Verkabelung S. 6
- Sicherung austauschen S. 6
Erste Inbetriebnahme
- Auspacken und auf Schäden prüfen. S. 5
- Spannung prüfen und anschließen. S. 5
Probleme und Lösungen
Keine Reaktion
Stromversorgung prüfen, Sicherung kontrollieren.
S. 7
DMX-Fehler
Verkabelung prüfen, Abschlusswiderstand setzen, Adresse prüfen.
S. 7Wartung und Reset
- Regelmäßige Reinigung und Inspektion der mechanischen Teile. S. 6, 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| LED-Leistung | 180W | Leistung der Lichtquelle | S. 31 |
| DMX-Kanäle | 17 | Anzahl der Steuerkanäle | S. 31 |
Wo es im PDF steht
- Sicherheitshinweise S. 4
- Installation S. 5
- DMX-Steuerung S. 6
- Technische Daten S. 31
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Informationen zur sicheren Installation, Verwendung und Wartung des Beamz Cobra 720 Moving Head. Lesen Sie das Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den Innenbereich konzipiert und darf nicht in der Nähe von Flüssigkeiten oder brennbaren Materialien verwendet werden.
Installation und Montage
Das Gerät kann auf einer stabilen, ebenen Fläche aufgestellt oder hängend an einer Traverse montiert werden.
- Montage an einer Traverse: Verwenden Sie zertifizierte Klemmen mit ausreichender Tragfähigkeit. Die Omega-Halterungen werden in die Öffnungen der Bodenplatte eingesetzt und durch eine 1/4-Drehung im Uhrzeigersinn verriegelt.
- Sicherheit: Bei einer Montagehöhe von über 100 cm muss das Gerät zwingend mit einem geeigneten Sicherheitsseil an den dafür vorgesehenen Befestigungspunkten gesichert werden.
- Belüftung: Achten Sie auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Überhitzung zu vermeiden.
DMX-Steuerung
Der Cobra 720 kann über einen Standard-DMX-Controller gesteuert werden.
- Verkabelung: Verbinden Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts und führen Sie die Kette von Gerät zu Gerät fort.
- Abschlusswiderstand: Am letzten Gerät in der DMX-Kette muss ein Abschlusswiderstand (120 Ohm zwischen Signal - und Signal +) in den DMX-Ausgang gesteckt werden, um Signalstörungen zu vermeiden.
Wartung und Reinigung
Regelmäßige Wartung verlängert die Lebensdauer des Geräts.
- Reinigung: Entfernen Sie Staub und Schmutz regelmäßig mit einem weichen, trockenen Tuch oder Niederdruck-Druckluft. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.
- Sicherung ersetzen: Wenn die Sicherung defekt ist, trennen Sie das Gerät vom Stromnetz. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem Schraubendreher, ersetzen Sie die Sicherung durch eine des gleichen Typs und Wertes und schließen Sie den Halter wieder.
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie zunächst die Stromversorgung und die DMX-Verkabelung. Bei anhaltenden Fehlern wie "Keine Reaktion" oder "Lichtausfall" konsultieren Sie die Fehlerbehebungstabelle in der Anleitung oder kontaktieren Sie einen autorisierten Beamz-Servicepartner.
Technische Daten
Das Gerät verfügt über eine 180W LED-Lichtquelle, 17 DMX-Kanäle, einen Pan-Bereich von 540° und einen Tilt-Bereich von 190°. Die Schutzklasse beträgt IP20.
Praktische Hilfe
Typische Probleme
Keine Reaktion des Geräts
Stromversorgung prüfen, Kabel und Anschlüsse kontrollieren, Sicherung auf Defekt prüfen.
Gerät reagiert nicht auf DMX-Controller
DMX-Verkabelung prüfen, Abschlusswiderstand am letzten Gerät einsetzen, DMX-Adresse und Modus-Einstellungen kontrollieren.
Lichtausfall oder intermittierender Betrieb
Gerät abkühlen lassen, Umgebungstemperatur senken, Belüftung prüfen, Gerät reinigen.
Vor der Verwendung
- Auf Transportschäden prüfen.
- Netzspannung und Frequenz mit den Gerätespezifikationen abgleichen.
- Sicherstellen, dass keine Lüftungsschlitze blockiert sind.
- Sicherheitsseil bei hängender Montage anbringen.
- DMX-Kette korrekt terminieren.
Technische Daten in der Praxis
- LED-Leistung
- 180W für hohe Lichtintensität.
- IP-Schutzart
- IP20, nur für den Innenbereich geeignet.
Abbildungen und Diagramme

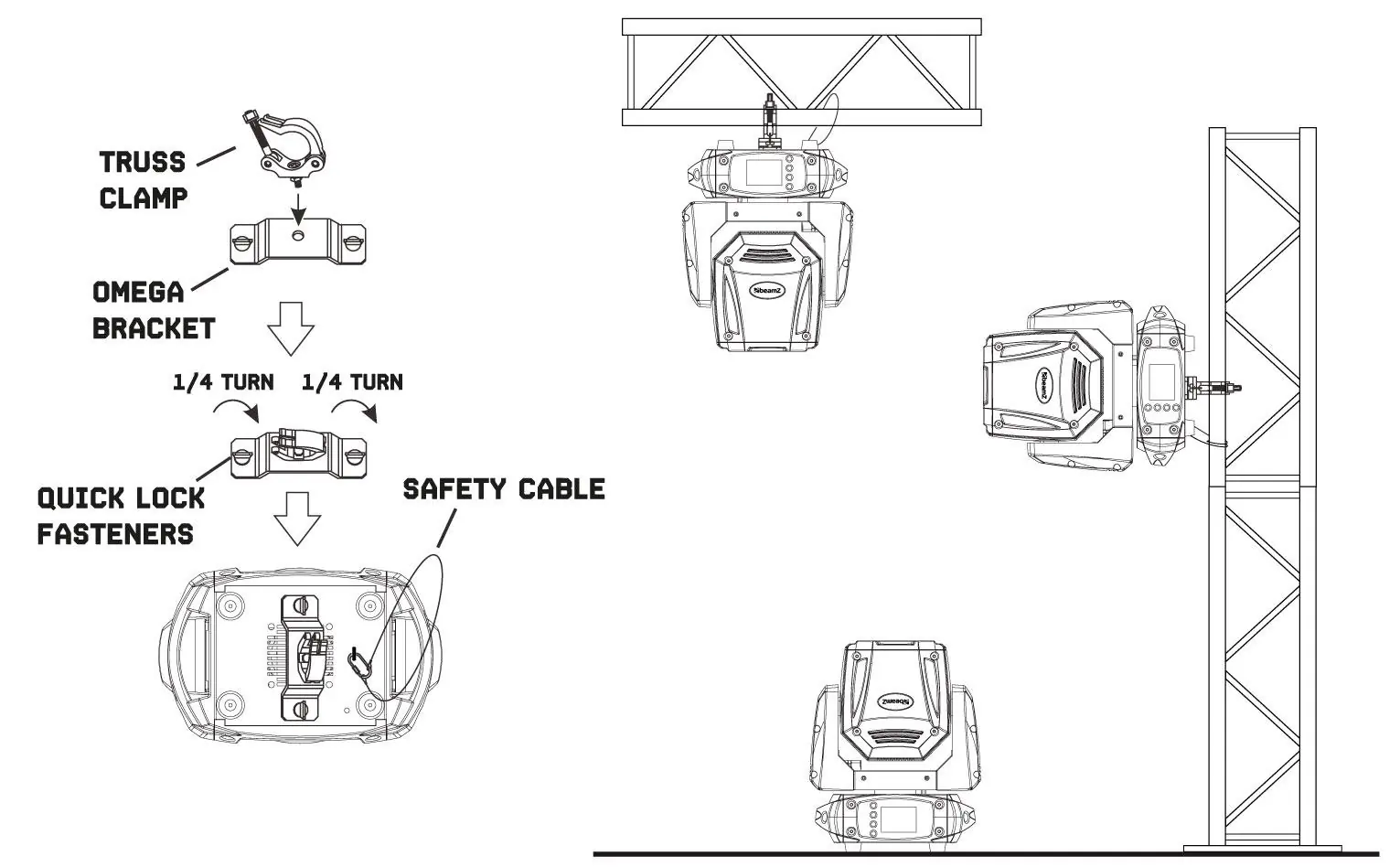

- Rigging-Diagramm zeigt die Montage mit Omega-Halterungen und Sicherheitsseil.
- DMX-Diagramm zeigt die Verkabelung von Controller zu Geräten und den Abschlusswiderstand.
- Sicherungsaustausch-Diagramm zeigt das Öffnen des Sicherungshalters.
Modellkompatibilität
- Nur für den Innenbereich.
- Umgebungstemperatur: -5°C bis +45°C.
- Nicht an Dimmerpacks anschließen.
