BEA EAGLE & EAGLE HM Bewegungssensor - Bedienungsanleitung
Schnellstartanleitung und technisches Handbuch für den BEA EAGLE & EAGLE HM Bewegungssensor. Erfahren Sie alles über Montage, Verkabelung, Antenneneinstellungen und Fehlerbehebung für automatische Türen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den BEA EAGLE und EAGLE HM Bewegungssensor für automatische Türen. Der Sensor ist für die unidirektionale Aktivierung konzipiert. Vor der Installation muss eine Risikobewertung durchgeführt werden. Stellen Sie sicher, dass der Sensor fest montiert ist und keine Vibrationen oder Störungen durch Neonlampen oder bewegliche Objekte auftreten.

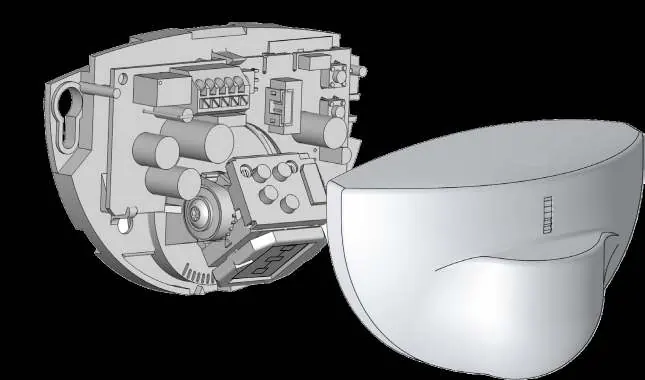

Produktbeschreibung
Der Sensor besteht aus folgenden Hauptkomponenten:
- Hauptanschluss
- Breitbandantenne (nur Eagle)
- Schmalbandantenne (optional für Eagle, Standard für Eagle HM)
- Drucktasten zur Konfiguration
- Gehäuseabdeckung
Installation und Verkabelung
Befolgen Sie diese Schritte für eine korrekte Installation:
- Verwenden Sie die Montageschablone, um die Position für das Kabel und die Schrauben zu markieren. Bohren Sie ein Loch für das Kabel und zwei Löcher für die Schrauben.
- Führen Sie das Kabel durch die Öffnung und montieren Sie den Sensor fest.
- Schließen Sie die Kabel wie folgt an:
- 1: ROT - STROMVERSORGUNG +
- 2: SCHWARZ - STROMVERSORGUNG -
- 3: WEISS - COM
- 4: GRÜN - NO (Schließer) ODER 5: GRÜN - NC (Öffner)
Mechanische Einstellungen
Der Erfassungsbereich kann durch die Wahl der Antenne und deren Ausrichtung angepasst werden:
- Antennenwahl: Wählen Sie zwischen schmaler und breiter Antenne (EAGLE HM unterstützt nur die schmale Antenne).
- Winkelanpassung: Der Antennenwinkel kann lateral und vertikal verstellt werden. Bei Montage in maximaler Höhe empfiehlt BEA einen Neigungswinkel von 15°.

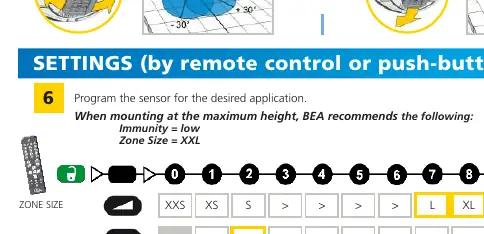

Konfiguration
Die Programmierung erfolgt über eine Fernbedienung oder die integrierten Drucktasten. Wichtige Parameter sind:
- Zonengröße: Anpassung der Erfassungsbreite.
- Immunitätsfilter: Zur Unterdrückung von Störungen.
- Erfassungsmodus: Bi-direktional oder uni-direktional.
- Ausgangskonfiguration: Aktiv (NO) oder Passiv (NC).
- Türsteuerung: Auto, offen oder geschlossen.
Bei der Installation in maximaler Höhe empfiehlt BEA: Immunität = niedrig, Zonengröße = XXL.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Tür bleibt geschlossen: Prüfen Sie die Stromversorgung und die Verkabelung. Stellen Sie sicher, dass die Türsteuerung (F2) auf 1 (automatisch) steht.
- Tür öffnet/schließt ständig: Der Sensor wird durch Vibrationen oder Türbewegungen gestört. Erhöhen Sie den Immunitätsfilter, reduzieren Sie die Zonengröße oder stellen Sie sicher, dass der Modus uni-direktional ist.
- Tür öffnet ohne Grund: Mögliche Störungen durch Regen oder Reflexionen. Ändern Sie den Antennenwinkel oder erhöhen Sie den Immunitätsfilter.
Praktische Hilfe
Typische Probleme
Tür bleibt geschlossen, LED aus
Stromversorgung und Verkabelung prüfen. Türsteuerung (F2) auf 1 (automatisch) setzen.
Tür öffnet und schließt ständig
Sensor auf festen Sitz prüfen. Erfassungsmodus auf uni-direktional stellen, Immunitätsfilter erhöhen oder Zonengröße reduzieren.
Tür öffnet ohne erkennbaren Grund
Antennenwinkel ändern, Zonengröße reduzieren oder Immunitätsfilter erhöhen. Bei Regen ggf. Regenschutz-Zubehör installieren.
Sensor reagiert nicht auf Fernbedienung
Batterien der Fernbedienung prüfen oder Fernbedienung korrekt auf den Sensor ausrichten.
Vor der Verwendung
- Spannungsversorgung 12-24 VAC/VDC sicherstellen.
- Risikobewertung nach der Installation durchführen.
- Passende Antenne (schmal/breit) für den Anwendungsbereich wählen.
- Sicherstellen, dass der Sensor nicht durch Neonlampen oder Vibrationen gestört wird.
- Sicherheitsinspektion gemäß AAADM/ANSI/DASMA Richtlinien durchführen.
Technische Daten in der Praxis
- Versorgungsspannung
- 12 – 24 VAC ±10%; 12 – 24 VDC +30% / -10%.
- Temperaturbereich
- -4 bis 131 °F (-20 bis 55 °C).
Abbildungen und Diagramme
- Die Montageschablone zeigt die Bohrpositionen für Kabel und Schrauben.
- Der Schaltplan zeigt die Belegung der Klemmen 1-5 für Stromversorgung und Relaisausgang.
- Die Antennen-Diagramme zeigen die Unterschiede zwischen schmaler und breiter Erfassungszone.
Modellkompatibilität
- EAGLE HM Modell unterstützt ausschließlich die schmale Antenne.
- Bei Verwendung von EAGLE SPACER oder EAGLE SPACER V ist das Handbuch 75.5981 zu beachten.
