Installationsanleitung für Bard 11EER WA Series Wandklimagerät
Detaillierte Installationsanleitung für das Bard 11EER WA Series Wandklimagerät. Enthält Informationen zur Wandmontage, elektrischen Verkabelung, Inbetriebnahme, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Wartungsanweisungen für das Bard 11EER WA Series Wandklimagerät. Es ist für geschulte Service- und Installationstechniker bestimmt. Das Gerät verwendet das Kältemittel R-454B (A2L, leicht entzündlich). Vor der Installation müssen alle lokalen und nationalen Vorschriften geprüft werden.
Sicherheitshinweise
- Schwere Gegenstände: Das Gerät muss von mehr als einer Person gehandhabt werden.
- Stromschlaggefahr: Vor Wartungsarbeiten immer die Stromversorgung trennen. Das Gerät muss geerdet sein.
- Kältemittel: R-454B ist leicht entzündlich. Nicht in der Nähe von Zündquellen lagern oder installieren.
- Brandschutz: Ein Mindestabstand von 1/4 Zoll (ca. 6 mm) zu brennbaren Materialien ist bei den ersten 3 Fuß (ca. 90 cm) des Zuluftkanals erforderlich.
Installation
Wandvorbereitung und Montage
Die Wand muss das Gewicht des Geräts tragen können. Bei Holzrahmenwänden ist auf eine vibrationsfreie Montage zu achten. Bei Beton- oder Ziegelwänden ist die Tragfähigkeit zu prüfen. Das Gerät muss waagerecht montiert werden, um einen korrekten Kondensatablauf zu gewährleisten. Verwenden Sie die mitgelieferte Regenblende oben am Gerät, um Wassereintritt zu verhindern.
Luftführung und Kanäle
Das Gerät kann mit oder ohne Kanalsystem betrieben werden. Bei Verwendung von Kanälen müssen diese ordnungsgemäß dimensioniert und isoliert sein. Bei Anwendungen ohne Kanäle (Free Blow) ist ein metallisches Zuluftgitter mit Deflektoren erforderlich.
Elektrische Anschlüsse
Die Hauptstromversorgung muss den Spezifikationen auf dem Typenschild entsprechen. Die Verkabelung muss gemäß NEC und lokalen Vorschriften erfolgen. Für die Niederspannungssteuerung (24VAC) wird ein 18-Gauge-Kupferkabel empfohlen. Die Thermostatanschlüsse sind im Handbuch detailliert aufgeführt.
Inbetriebnahme
Das Gerät ist werkseitig mit R-454B Kältemittel befüllt. Eine Nachfüllung wird nicht empfohlen; bei Leckagen sollte das System evakuiert und neu befüllt werden. Der Hochdruckschalter ist mit einem Fern-Reset ausgestattet; bei Auslösung kann er durch Aus- und Wiedereinschalten des Thermostats zurückgesetzt werden.
Wartung und Service
Filterwechsel
Die Filter sind von außen zugänglich. Entfernen Sie die vordere Abdeckung des Bedienfelds, um die Filter zu entnehmen oder zu wechseln. Achten Sie beim Einbau auf die korrekte Ausrichtung der Luftstrompfeile.
Kältemittel-Leckerkennungssystem (RDS)
Das Gerät ist mit einem RDS ausgestattet, das die Innenluft auf Kältemittellecks überwacht. Im Alarmfall schaltet das System in den Mitigationsmodus, aktiviert das Gebläse und unterbricht den Kompressor- und Heizbetrieb.
Fehlerbehebung bei ECM-Motoren
Bei Problemen mit dem Nidec SelecTech ECM-Motor prüfen Sie zunächst die Spannungsversorgung und die Steuersignale. Ein normales Verhalten ist ein kurzes Hin- und Herbewegen des Motors beim Start.
Praktische Hilfe
Typische Probleme
Kompressor startet nicht
Prüfen Sie, ob der Entlüftungsanschluss-Stecker (Vent Connection Plug) korrekt eingesteckt ist oder der mitgelieferte Überbrückungsstecker installiert ist.
Motor läuft nicht
Prüfen Sie die Hochspannungsversorgung und Erdung am Motor (L/L1, G, N/L2).
Fehlerhafte Phasenfolge (3-Phasen-Modelle)
Prüfen Sie die Phasenüberwachung; bei roter Fehler-LED zwei Zuleitungen am Gerät tauschen.
RDS-Alarm
Evakuieren Sie den Bereich und prüfen Sie das System auf Kältemittellecks gemäß Serviceanleitung.
Vor der Verwendung
- Prüfen Sie die Wandkonstruktion auf ausreichende Tragfähigkeit.
- Stellen Sie sicher, dass alle Service- und Luftstromabstände eingehalten werden.
- Überprüfen Sie die elektrische Verkabelung gemäß Schaltplan.
- Stellen Sie sicher, dass der Entlüftungsanschluss-Stecker korrekt installiert ist.
- Reinigen Sie den Innenraum-Wärmetauscher vor der Inbetriebnahme.
Technische Daten in der Praxis
- ESP (External Static Pressure)
- Externer statischer Druck, wichtig für die korrekte Luftstromleistung des Gebläses.
- Balanced Climate
- Modus zur Feuchtigkeitsreduzierung durch reduzierten Luftstrom und längere Laufzeit.
Abbildungen und Diagramme
- Abbildung 12: Erforderliche Abstände für die Installation und Wartung.

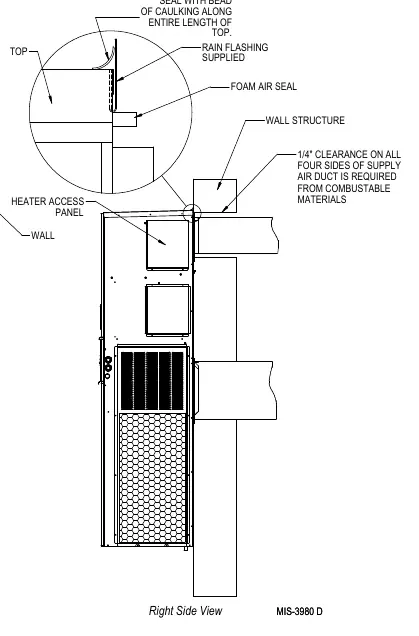

- Abbildung 14: Montageanweisungen für Wandöffnungen.

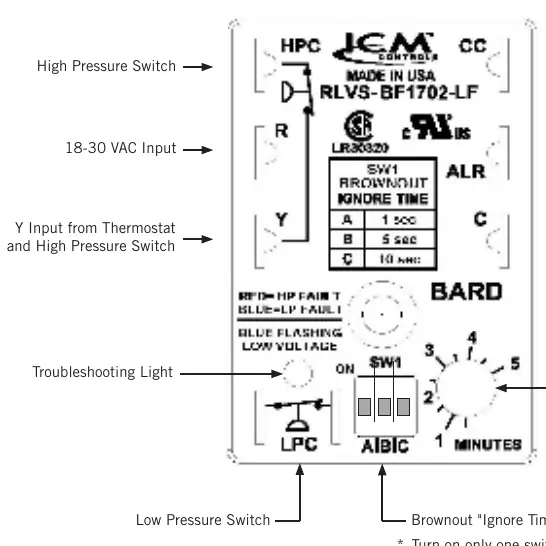

- Abbildung 23: Compressor Control Module (CCM) Einstellungen.

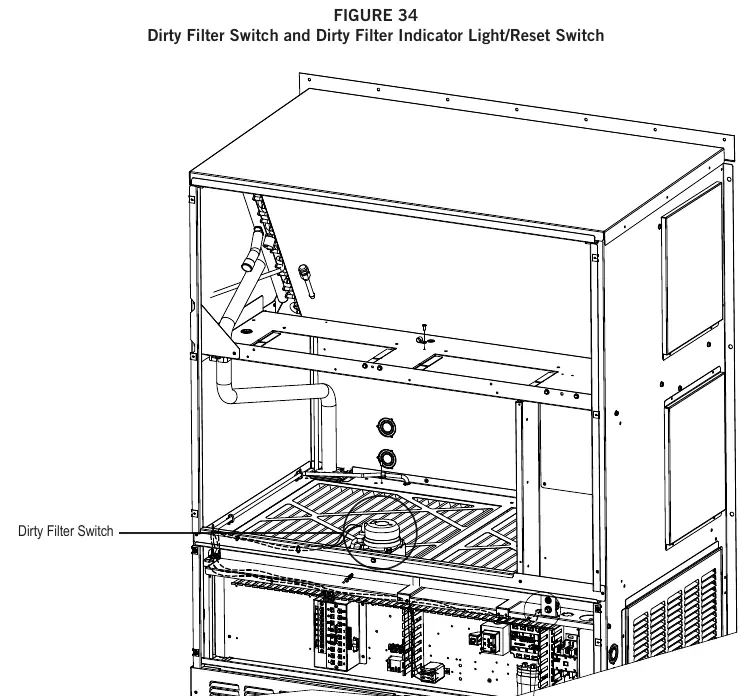

- Abbildung 34: Dirty Filter Switch und Reset-Schalter.
Modellkompatibilität
- Nur für die Verwendung mit R-454B Kältemittel und Polyolester-Öl.
- Erfordert einen 2-stufigen Thermostat für den Balanced Climate Modus.
- Bei Installation mit Belüftungspaket ist ein LAC-Kit erforderlich.
