Bedienungsanleitung für den Banda Audioparts VIKING 8000 Verstärker

Erfahren Sie alles über die Installation, den Anschluss und die Fehlerbehebung Ihres Banda Audioparts VIKING 8000 Monoblock-Verstärkers. Detaillierte technische Daten und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Banda Audioparts VIKING 8000 ist ein Hochleistungs-Monoblock-Verstärker. Die Installation erfordert eine externe Sicherung und Kabel mit mindestens 70mm² Querschnitt. Der Betriebszustand wird über LEDs angezeigt (Gelb: Spannung niedrig, Blau: Betrieb, Rot: Schutz/Überhitzung). S. 4, 8

Wichtigste Schritte

  • Anschluss der Stromversorgung S. 4
  • Einstellung der Frequenzweichen S. 5, 7

Probleme und Lösungen

Gelbe LED blinkt

Eingangsspannung unter 9V. Batterie und Kabelverbindungen prüfen.

S. 8
Rote LED leuchtet (Schutz)

Kurzschluss oder Überhitzung. Belüftung prüfen und Lautsprecherimpedanz kontrollieren.

S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 8000W RMS Maximale Ausgangsleistung bei 12.6V S. 6
Abmessungen 317mm x 256mm x 73mm Physische Größe des Geräts S. 7

Wo es im PDF steht

  • Produktbeschreibung und Anschlüsse S. 4
  • Technische Daten S. 6, 7
  • Fehlerbehebung S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlüsse der Power Unit Seite 4 Anschlussbeispiele für Lautsprecher Seite 5 Abmessungen des Verstärkers Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Leitfaden für die Installation und den Betrieb des Banda Audioparts VIKING 8000 Monoblock-Verstärkers. Vor der Inbetriebnahme ist es wichtig, die Verkabelung korrekt vorzunehmen und die technischen Spezifikationen zu beachten, um eine optimale Leistung zu gewährleisten und Schäden am Gerät oder den Lautsprechern zu vermeiden.

Produktbeschreibung und Anschlüsse

Der Verstärker verfügt über eine Power-Unit mit drei Hauptanschlüssen:

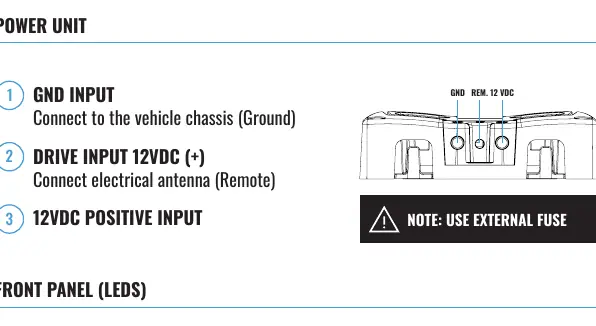

Anschlüsse der Power Unit
Anschlüsse der Power Unit
  • GND INPUT: Anschluss an das Fahrzeugchassis (Masse).
  • DRIVE INPUT 12VDC (+): Anschluss für die elektrische Antenne (Remote).
  • 12VDC POSITIVE INPUT: Anschluss für die positive Stromversorgung.

Hinweis: Verwenden Sie unbedingt eine externe Sicherung.

LED-Statusanzeigen

Die Frontplatte des Verstärkers zeigt den Betriebszustand über LEDs an:

  • Gelb (blinkend): Batteriespannung unter dem spezifizierten Wert.
  • Blau (ON): Gerät ist eingeschaltet.
  • Rot (SHORT): Schutzmodus aktiv (Ausgangskurzschluss oder Temperatur über dem Limit).

Installation und Anschlussbeispiele

Der Verstärker kann je nach Modell (1 Ohm oder 2 Ohm) mit unterschiedlichen Lautsprecherkonfigurationen betrieben werden. Achten Sie darauf, die Lautsprecherimpedanz korrekt zu berechnen, um die volle Leistung von 8000W RMS zu erreichen. Die Anleitung enthält detaillierte Schaltpläne für den Anschluss von 2 oder 4 Subwoofern.

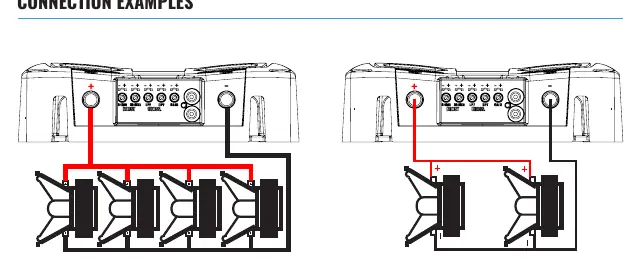

Anschlussbeispiele für Lautsprecher
Anschlussbeispiele für Lautsprecher

Technische Daten

Der VIKING 8000 ist für eine Eingangsspannung von 9-15V ausgelegt. Er bietet umfangreiche Einstellmöglichkeiten:

Abmessungen des Verstärkers
Abmessungen des Verstärkers
  • Variable Bass Boost: 30-80Hz bei 12dB.
  • HPF (Subsonic): 16Hz - 120Hz.
  • LPF (Crossover): 50Hz - 8KHz.

Das Gerät wiegt 6,3 kg und hat die Abmessungen 317mm x 256mm x 73mm.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die LED-Anzeigen. Bei Überhitzung (Blau & Rot leuchten) sorgen Sie für eine bessere Belüftung. Bei Kurzschluss (Blau an, Rot blinkt) überprüfen Sie die Lautsprecherkabel und die Impedanz. Bei blinkender gelber LED prüfen Sie die Batteriespannung und die Stromkabelverbindungen.

Praktische Hilfe

Typische Probleme

Blaue & Rote LED leuchten dauerhaft

Überhitzung. Sorgen Sie für eine gut belüftete Montageposition und stellen Sie sicher, dass das Belüftungssystem nicht blockiert ist.

Blaue LED an, Rote LED blinkt, kein Ton

Kurzschluss am Ausgang oder Impedanz der Lautsprecher zu niedrig. Prüfen Sie die Lautsprecherkabel und die Gesamtimpedanz.

Gelbe LED blinkt

Eingangsspannung unter 9V. Prüfen Sie den Ladezustand der Batterie und die Stromkabel auf Spannungsabfälle.

Vor der Verwendung

  • Verwenden Sie eine externe Sicherung.
  • Stellen Sie sicher, dass die Stromkabel einen Querschnitt von mindestens 70mm² (0 AWG) haben.
  • Prüfen Sie, ob die Lautsprecherimpedanz innerhalb der Spezifikationen des Verstärkers liegt.
  • Sorgen Sie für eine ausreichende Belüftung am Montageort.
  • Überprüfen Sie alle Kabelverbindungen auf festen Sitz.

Technische Daten in der Praxis

Input Voltage
Betriebsspannungsbereich des Verstärkers (9-15V).
Variable Bass Boost
Einstellbare Bassanhebung zwischen 30Hz und 80Hz.
HPF (Subsonic)
Hochpassfilter zur Begrenzung sehr tiefer Frequenzen (16Hz - 120Hz).
LPF (Crossover)
Tiefpassfilter zur Begrenzung hoher Frequenzen (50Hz - 8KHz).

Abbildungen und Diagramme

  • Anschlussplan für die Stromversorgung (GND, Remote, 12V).
  • Schaltpläne für die Parallelschaltung von 2 oder 4 Subwoofern.

Modellkompatibilität

  • Erhältlich als 1 Ohm oder 2 Ohm Version.
  • Die Lautsprecherimpedanz darf nicht unter die Nennimpedanz des Verstärkers fallen.
