Bedienungsanleitung für Banda Audioparts ELITE 4000.4 Verstärker

Detaillierte Bedienungsanleitung für den Banda Audioparts ELITE 4000.4 Verstärker. Erfahren Sie alles über die Installation, Verkabelung, Crossover-Einstellungen, LED-Statusanzeigen und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Banda Audioparts ELITE 4000.4 ist ein 4-Kanal-Verstärker für Car-Audio-Systeme. Er bietet einstellbare Crossover-Filter (Low, Flat, High) und Schutzschaltungen gegen Überhitzung, Kurzschluss und Unterspannung. S. 4, 5, 8

Wichtigste Schritte

  • Anschluss der Stromversorgung S. 4, 9, 14
  • Einstellen des Crossovers S. 5, 10, 15

Probleme und Lösungen

LED Blau & Rot leuchten

Überhitzungsschutz aktiv. Belüftung prüfen.

S. 19, 20, 21
Gelbe LED blinkt

Eingangsspannung unter 9V. Batterie und Kabel prüfen.

S. 19, 20, 21

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 9 - 15V Betriebsspannungsbereich S. 8, 13, 18
Frequenzgang 20Hz - 20kHz Frequenzbereich bei FLAT-Einstellung S. 8, 13, 18

Wo es im PDF steht

  • Anschlüsse und Frontpanel S. 4, 9, 14
  • Crossover-Einstellungen S. 5, 10, 15
  • Anschlussbeispiele S. 6, 11, 16
  • Technische Daten S. 8, 13, 18
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Frontpanel-Bedienelemente Seite 4 Crossover-Schalter Seite 5 Anschlussbeispiel für Lautsprecher Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für die Installation und den Betrieb des Banda Audioparts ELITE 4000.4 Verstärkers. Sie umfasst Anschlussdiagramme, Erklärungen zu den Bedienelementen, Crossover-Konfigurationen sowie eine Fehlerbehebungstabelle basierend auf den LED-Statusanzeigen.

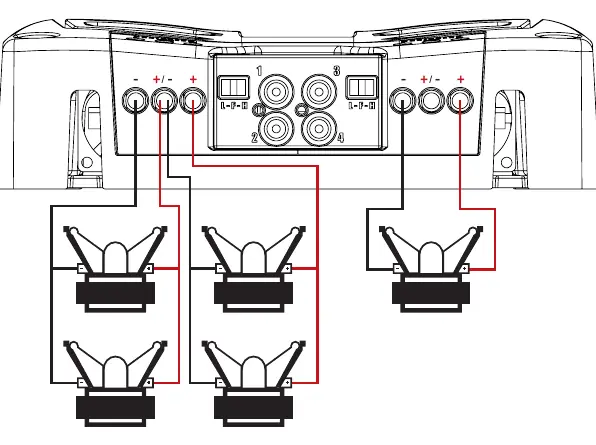

Anschlussbeispiel für Lautsprecher
Anschlussbeispiel für Lautsprecher

Anschlüsse und Stromversorgung

Der Verstärker verfügt über eine Stromversorgungseinheit mit folgenden Anschlüssen:

  • GND (Masse): Anschluss an das Fahrzeugchassis.
  • REM (Remote): Anschluss an die elektrische Antenne oder das Remote-Signal des Radios.
  • 12VDC (+): Anschluss an den Pluspol der Batterie.

Wichtig: Verwenden Sie immer eine externe Sicherung für den Betrieb.

Bedienung und Einstellungen

Das Frontpanel bietet verschiedene Einstellmöglichkeiten:

Frontpanel-Bedienelemente
Frontpanel-Bedienelemente
  • Gain-Regler: Zur Anpassung der Eingangsempfindlichkeit für die einzelnen Kanäle.
  • MONO/STEREO-Schalter: Ermöglicht die Umschaltung zwischen Mono- und Stereobetrieb für die Kanäle 1/2 und 3/4.
  • LED-Anzeigen:
    • Blau (ON): Gerät ist eingeschaltet.
    • Rot (CLIPPING): Zeigt Ausgangsverzerrung, Kurzschluss oder thermischen Schutz an.
    • Gelb (blinkend): Batteriespannung liegt unter dem spezifizierten Bereich.

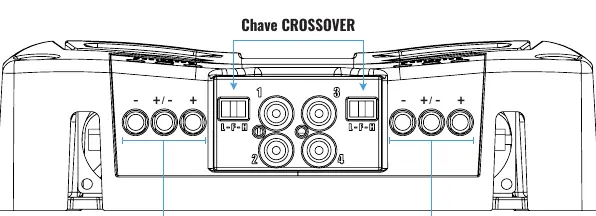

Crossover-Konfiguration

Der Verstärker verfügt über einen Crossover-Schalter an der Seite mit drei Positionen:

Crossover-Schalter
Crossover-Schalter
  • LOW (L): Aktiviert den Tiefpassfilter (20Hz - 90Hz).
  • FLAT (F): Vollbereichsbetrieb (20Hz - 20kHz).
  • HIGH (H): Aktiviert den Hochpassfilter (90Hz - 20kHz).

Fehlerbehebung

Bei Betriebsproblemen geben die LED-Kombinationen Aufschluss über die Ursache:

  • Blau & Rot leuchten: Überhitzung. Sorgen Sie für ausreichende Belüftung.
  • Blau leuchtet, Rot blinkt (kein Ton): Kurzschluss am Ausgang oder Impedanz der Lautsprecher zu niedrig.
  • Gelb blinkt: Eingangsspannung unter 9V. Prüfen Sie die Batterie und die Stromkabel.

Praktische Hilfe

Typische Probleme

LED Blau & Rot leuchten dauerhaft

Der Verstärker hat das thermische Limit erreicht. Sorgen Sie für eine bessere Belüftung und stellen Sie sicher, dass das Kühlsystem nicht blockiert ist.

LED Blau leuchtet, Rot blinkt, kein Ton

Prüfen Sie auf Kurzschlüsse in den Lautsprecherkabeln und stellen Sie sicher, dass die Impedanz der Lautsprecher nicht unter der minimalen Impedanz des Verstärkers liegt.

Gelbe LED blinkt

Die Eingangsspannung liegt unter 9V. Überprüfen Sie den Ladezustand der Batterie und die Stromkabel auf Spannungsabfälle oder schlechte Kontakte.

Vor der Verwendung

  • Verwenden Sie eine externe Sicherung.
  • Stellen Sie sicher, dass die Impedanz der Lautsprecher mit der Version des Verstärkers (1 Ohm oder 2 Ohm) kompatibel ist.
  • Verwenden Sie ausreichend dimensionierte Stromkabel (mind. 35mm / 2 AWG).
  • Prüfen Sie die Batteriespannung vor dem Einschalten.
  • Stellen Sie sicher, dass der Montageort gut belüftet ist.

Technische Daten in der Praxis

Eingangsspannung
Der Verstärker arbeitet im Bereich von 9V bis 15V.
Crossover-Frequenzen
Einstellbar für Tiefpass (20-90Hz) und Hochpass (90Hz-20kHz) mit 12dB/Oktave Flankensteilheit.

Abbildungen und Diagramme

  • Die Anschlussdiagramme zeigen die korrekte Verkabelung für Lautsprecher und Subwoofer in verschiedenen Impedanzkonfigurationen.
  • Die Frontpanel-Diagramme identifizieren die Position der Gain-Regler und Schalter für jeden Kanal.

Modellkompatibilität

  • Es gibt zwei Versionen des Verstärkers: eine 1-Ohm-Version und eine 2-Ohm-Version. Achten Sie auf die Spezifikationen Ihres Modells.
