Einbauanleitung für Autoradio und Lautsprecher Honda Accord Sedan 1998+
Detaillierte Einbauanleitung für Autoradios und Lautsprecher im Honda Accord Sedan (ab 1998). Enthält Anweisungen zum Ausbau des Werksradios sowie zum Austausch der Lautsprecher in den Türen und der Heckablage unter Verwendung des...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Einbau von Autoradios und Lautsprechern in den Honda Accord Sedan (ab 1998) unter Verwendung des Scosche-Einbausatzes HA1564. S. 1, 2
Wichtigste Schritte
- Ausbau des Werksradios S. 2
- Austausch der Lautsprecher in Türen und Heckablage S. 2
Probleme und Lösungen
Keine Hochtöner vorhanden
Gitter perforieren und Halterungen anfertigen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Einbautiefe | 9 Zoll | Maximal verfügbare Tiefe im Armaturenbrett | S. 1 |
| Radio-Öffnung | Double DIN | Typ der Radio-Öffnung | S. 1 |
Wo es im PDF steht
- Technische Daten und Einbaumaße S. 1
- Einbauanleitung Radio und Lautsprecher S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt den Einbau von Autoradios und Lautsprechern in den Honda Accord Sedan (Modelljahre 1998 und neuer). Sie dient als Referenz für die Verwendung des Scosche-Einbausatzes HA1564. Bitte beachten Sie, dass die Genauigkeit der Angaben auf sorgfältiger Recherche basiert, aber nicht garantiert werden kann.
Vorbereitung
Trennen Sie vor Beginn der Arbeiten unbedingt das Minuskabel der Fahrzeugbatterie, um Kurzschlüsse zu vermeiden.
Radioausbau und Einbau
- Entfernen Sie die zwei Schrauben an der Unterseite der Radioblende.
- Hebeln Sie vorsichtig die Warnblinkschalter-/Uhreneinheit heraus und lösen Sie die dahinterliegende Schraube.
- Hebeln Sie die Radio-Zierblende vorsichtig ab, um sie vom Armaturenbrett zu lösen.
- Trennen Sie die Stecker der Klimaanlagensteuerung und nehmen Sie die Blende ab.
Lautsprecherinstallation
Front-Armaturenbrett
Die Werksvorgabe ist für 1-Zoll-Satelliten-Hochtöner vorgesehen. Falls keine Hochtöner vorhanden sind, muss das Gitter perforiert und Halterungen für Nachrüst-Hochtöner angefertigt werden.

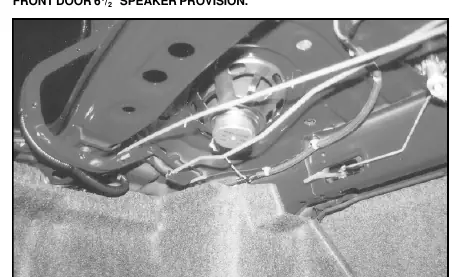

Vordertüren
- Entfernen Sie die Abdeckkappe und die Schraube im Türgriff und in der Türöffner-Mulde.
- Schieben Sie die Türöffner-Einheit nach vorne, trennen Sie den Stecker der Zentralverriegelung und hängen Sie die Metallstange aus.
- Heben Sie das Schalterpanel an, trennen Sie die Stecker und entfernen Sie es.
- Lösen Sie die Spiegelabdeckung und die Befestigungsschraube an der oberen Ecke.
- Hebeln Sie die Türverkleidung rundherum ab, heben Sie sie an, trennen Sie die Beleuchtungsstecker und nehmen Sie die Verkleidung ab.
- Schrauben Sie den Lautsprecher vom Adapter ab und trennen Sie die Kabel.
Heckablage
- Entfernen Sie vom Kofferraum aus die zwei Schrauben, die jedes Lautsprechergitter an der Heckablage sichern.
- Heben Sie die Gitter vom Fahrzeuginneren aus ab.
- Lösen Sie die vier 8-mm-Schrauben, trennen Sie den Lautsprecher und nehmen Sie ihn heraus.
Technische Daten
- Einbautiefe (Armaturenbrett): 9 Zoll
- Radio-Öffnung: Double-DIN
- Material Armaturenbrett: Kunststoff
- Stärke Armaturenbrett: 1/8 Zoll
Praktische Hilfe
Typische Probleme
Kein Platz für Hochtöner im Armaturenbrett
Das Gitter muss perforiert und Halterungen für Nachrüst-Hochtöner müssen angefertigt werden.
Radioblende sitzt fest
Stellen Sie sicher, dass alle Schrauben gelöst wurden, insbesondere die Schraube hinter der Warnblinkschalter-/Uhreneinheit.
Vor der Verwendung
- Batterie abklemmen
- Einbausatz HA1564 bereitstellen
- Werkzeug (Schraubendreher, Hebelwerkzeug) bereitlegen
- Prüfen, ob das Fahrzeug über ein Werksradio mit ISO-Befestigung verfügt
Technische Daten in der Praxis
- Radio-Öffnung
- Ausgelegt für Double-DIN-Geräte.
Abbildungen und Diagramme
- Die Tabelle auf Seite 1 zeigt die Abmessungen für verschiedene Radio-Typen (Mini, Standard, DIN, ISO DIN).
- Die Diagramme auf Seite 1 zeigen die Positionen der Lautsprecher in den Türen und der Heckablage.
Modellkompatibilität
- Das Kit HA1564 ist für den Honda Accord Sedan ab 1998 vorgesehen.
- Einbausatz ist für DIN ISO Radios optimiert.
