Bedienungsanleitung für den digitalen Verstärker Stetsom 1K2 Bravo Bass

Schnellstartanleitung und technisches Handbuch für den Stetsom 1K2 Bravo Bass Digitalverstärker. Erfahren Sie alles über Installation, Verkabelung, Fehlerbehebung und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Stetsom 1K2 Bravo Bass ist ein digitaler Verstärker. Die Installation erfordert eine 70A-Sicherung in Batterienähe, 6 AWG Stromkabel und 11 AWG Lautsprecherkabel. Achten Sie auf eine gute Belüftung und korrekte Masseverbindung. S. 2, 6

Wichtigste Schritte

  • Installation der Sicherung S. 6
  • Einstellen des LEVEL-Reglers S. 8

Erste Inbetriebnahme

  • Alle Verbindungen bei ausgeschaltetem Gerät herstellen. S. 2

Probleme und Lösungen

PROT LED blinkt 1x

Kurzschluss oder Überlastung am Ausgang. Lautsprecherkabel prüfen.

S. 5
PROT LED blinkt 2x

Überhitzung. Belüftung prüfen.

S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Betriebsspannung 9V - 17V DC Spannungsbereich für den Betrieb S. 9

Wo es im PDF steht

  • Installation S. 6
  • Technische Daten S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Eingangs- und Audio-Steuerelemente Seite 3 LED-Statusanzeigen Seite 5 Verkabelungsplan für den Verstärker Seite 6

Wichtige Informationen aus der Anleitung

Der Stetsom 1K2 Bravo Bass ist ein leistungsstarker digitaler Verstärker für Car-Audio-Systeme. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal bei ausgeschaltetem Gerät erfolgen. Eine ordnungsgemäße Verkabelung und die Verwendung einer Sicherung in Batterienähe sind zwingend erforderlich, um Schäden am System zu vermeiden.

Installation und Verkabelung

Für eine korrekte Installation sind folgende Kabelquerschnitte und Komponenten zu beachten:

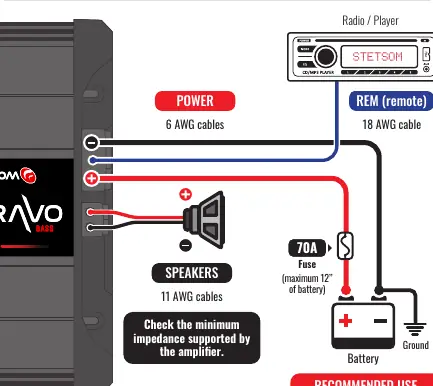

Verkabelungsplan für den Verstärker
Verkabelungsplan für den Verstärker
  • Stromversorgung (positiv/negativ): Mindestens 6 AWG (ca. 13mm²).
  • Remote-Anschluss: Mindestens 18 AWG (ca. 0,75mm²).
  • Lautsprecheranschluss: Mindestens 11 AWG (ca. 4mm²).
  • Sicherung: 70A, so nah wie möglich an der Batterie installiert.

Verlegen Sie die Kabel fernab der originalen Fahrzeugverkabelung, um Interferenzen zu minimieren. Achten Sie auf eine gute Masseverbindung und vermeiden Sie Masseschleifen.

Audio-Steuerung und Einstellungen

Das Gerät verfügt über folgende Einstellmöglichkeiten:

Eingangs- und Audio-Steuerelemente
Eingangs- und Audio-Steuerelemente
  • RCA JACK INPUT: Eingang für das zu verstärkende Signal.
  • LEVEL: Regler für die Eingangsempfindlichkeit.
  • CROSSOVER:
    • SUBSONIC FILTER: Einstellbar von 8Hz bis 40Hz.
    • LOW PASS FILTER (L.P.F.): Einstellbar von 30Hz bis 250Hz.
  • BASS BOOST: Einstellbar von 0dB bis +10dB bei einer Frequenz von 30Hz bis 70Hz.

LED-Anzeigen und Schutzsystem

Das Gerät verfügt über drei Status-LEDs:

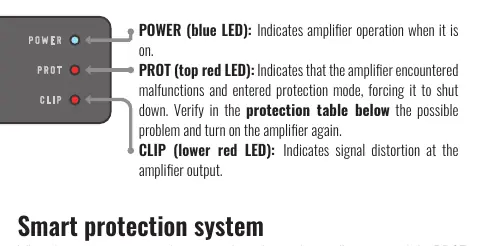

LED-Statusanzeigen
LED-Statusanzeigen
  • POWER (blau): Leuchtet, wenn der Verstärker eingeschaltet ist.
  • PROT (rot): Blinkt bei Fehlfunktionen. Die Anzahl der Blinksignale gibt Aufschluss über die Ursache (z.B. 1x Kurzschluss, 2x Überhitzung, 3x Unterspannung <9V, 4x Überspannung >17V).
  • CLIP (rot): Zeigt Signalverzerrungen am Ausgang an.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Verstärker schaltet nicht ein: Kabelverbindungen, Sicherung und Batteriespannung prüfen.
  • Kein Ton: RCA-Kabel und LEVEL-Regler überprüfen.
  • PROT-LED blinkt: Belüftung prüfen, Kurzschlüsse an Lautsprechern oder Kabeln ausschließen.
  • Klangverzerrungen: LEVEL-Regler anpassen (Lautstärke am Radio auf 80%, dann LEVEL am Verstärker erhöhen, bis CLIP-LED blinkt, dann leicht zurückdrehen).

Praktische Hilfe

Typische Probleme

Verstärker schaltet nicht ein

Kabelverbindungen auf festen Sitz prüfen, Sicherung auf Defekt kontrollieren, Batteriespannung sicherstellen.

Kein Ton

RCA-Kabel auf korrekten Anschluss prüfen, LEVEL-Regler darf nicht auf Minimum stehen.

PROT-LED blinkt (Schutzmodus)

Belüftung prüfen, Kurzschluss an Lautsprecherkabeln ausschließen, Versorgungsspannung (9V-17V) prüfen.

Klangverzerrungen

LEVEL-Regler neu einstellen: Radio auf 80% Lautstärke, LEVEL am Verstärker erhöhen bis CLIP-LED blinkt, dann leicht reduzieren.

Vor der Verwendung

  • Sicherung (70A) in Batterienähe installieren
  • Kabelquerschnitte gemäß Anleitung wählen (6 AWG Strom, 11 AWG Lautsprecher)
  • Installation durch qualifiziertes Fachpersonal durchführen lassen
  • Verstärker an einem belüfteten, trockenen Ort montieren
  • Alle Verbindungen bei ausgeschaltetem Gerät herstellen

Technische Daten in der Praxis

Subsonic Filter
Filtert extrem tiefe Frequenzen (8-40Hz), die Lautsprecher beschädigen könnten.

Abbildungen und Diagramme

  • Der Verkabelungsplan zeigt den Anschluss von Strom (Plus/Minus), Remote-Kabel vom Radio und Lautsprechern.
  • Die Sicherung muss zwingend in das Pluskabel nahe der Batterie integriert werden.

Modellkompatibilität

  • Das Gerät ist für 1 Ohm oder 2 Ohm Impedanz ausgelegt (je nach Modellversion).
  • Nicht in der Nähe der originalen Fahrzeugverkabelung installieren, um Störgeräusche zu vermeiden.
