Bedienungsanleitung für Banda Audioparts ICE 3000 Verstärker
Erfahren Sie, wie Sie den Banda Audioparts ICE 3000 Verstärker korrekt anschließen, konfigurieren und Fehler beheben. Diese Anleitung enthält wichtige Informationen zu Verkabelung, LED-Statusanzeigen, technischen Spezifikationen und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Banda Audioparts ICE 3000 ist ein digitaler 1-Kanal-Verstärker. Für den Betrieb ist eine externe 150A-Sicherung erforderlich. Die Stromversorgung erfolgt über GND, Remote und 12V-Plus-Anschlüsse. S. 4
Wichtigste Schritte
- Installation der Stromversorgung S. 4
- Überprüfung der Lautsprecherimpedanz S. 5
Erste Inbetriebnahme
- Stellen Sie sicher, dass eine externe 150A-Sicherung installiert ist und die Stromkabel einen Querschnitt von mindestens 35mm aufweisen. S. 4, 6
Probleme und Lösungen
Rote LED blinkt
Kurzschluss am Ausgang oder Impedanz zu niedrig. Kabel und Lautsprecher prüfen.
S. 7
Gelbe LED blinkt
Eingangsspannung unter 9V. Batterie und Kabelverbindungen prüfen.
S. 7Wartung und Reset
- Bei Überhitzung (Blau & Rot leuchten) das Gerät abkühlen lassen und für bessere Belüftung sorgen. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsspannung | 9 - 15V | Zulässiger Spannungsbereich | S. 6 |
| Empfohlene Sicherung | 150A | Erforderliche externe Absicherung | S. 6 |
Wo es im PDF steht
- Anschlüsse und LEDs S. 4
- Anschlussbeispiele S. 5
- Technische Daten S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation und dem Betrieb des Banda Audioparts ICE 3000 Verstärkers. Vor der Inbetriebnahme ist es zwingend erforderlich, eine externe Sicherung (150A) zu verwenden. Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort installiert wird, um Überhitzung zu vermeiden.

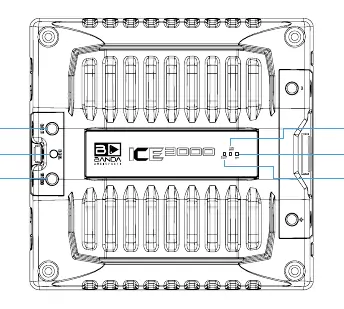

Beschreibung und Anschlüsse
Der Verstärker verfügt über drei Hauptanschlüsse an der Power Unit:
- GND INPUT: Anschluss an das Fahrzeugchassis (Masse).
- DRIVE INPUT 12VDC (+): Anschluss für die elektrische Antenne (Remote).
- 12VDC POSITIVE INPUT: Anschluss für die positive Stromversorgung.
Die Frontplatte enthält LEDs zur Statusüberwachung:
- Gelb (blinkend): Batteriespannung unter dem spezifizierten Wert.
- Blau (ON): Gerät ist eingeschaltet.
- Rot (SHORT): Schutzmodus aktiv (Ausgangskurzschluss oder Überhitzung).

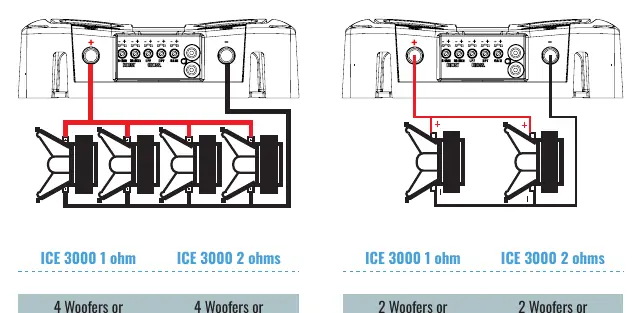

Anschlussbeispiele
Der Verstärker unterstützt verschiedene Konfigurationen für Subwoofer oder Woofer:
- ICE 3000 1 Ohm: Ermöglicht den Anschluss von 2 oder 4 Subwoofern in Parallelschaltung, um eine Impedanz von 1 Ohm zu erreichen.
- ICE 3000 2 Ohm: Ermöglicht den Anschluss von 2 oder 4 Subwoofern in Parallelschaltung, um eine Impedanz von 2 Ohm zu erreichen.
Achten Sie bei der Verkabelung strikt auf die Impedanzvorgaben, um den Verstärker nicht zu beschädigen.
Technische Daten
Wichtige Parameter für den Betrieb:
- Betriebsspannung: 9 - 15V
- Empfohlene Sicherung: 150A
- Stromkabel: Mindestens 35mm Querschnitt empfohlen.
- Frequenzgang: 16Hz bis 20KHz (-3dB)
- Eingangsimpedanz: 100K Ohm
Fehlerbehebung
Bei Problemen mit dem Verstärker können die LED-Anzeigen helfen, die Ursache zu identifizieren:
- Blau & Rot leuchten: Gerät hat die Temperaturgrenze erreicht. Sorgen Sie für bessere Belüftung.
- Blau leuchtet, Rot blinkt (kein Ton): Kurzschluss am Ausgang oder Impedanz der Lautsprecher zu niedrig.
- Blau leuchtet, Rot blinkt (bei Musik): Clipping-Anzeige (Verzerrung über 5%).
- Gelb blinkt: Eingangsspannung unter 9V. Prüfen Sie die Batterieladung und Kabelverbindungen.
- Rot & Gelb leuchten: Allgemeiner Fehler, bitte autorisierten Service kontaktieren.
Garantiebedingungen
Die Garantie gilt für 12 Monate ab Kaufdatum bei autorisierten Händlern. Sie deckt Herstellungsfehler ab. Ausgeschlossen sind Schäden durch unsachgemäße Installation, Unfälle, Manipulation durch unbefugte Personen oder Versandkosten.
Praktische Hilfe
Typische Probleme
Blau & Rot LED leuchten dauerhaft
Das Gerät hat die Temperaturgrenze erreicht. Sorgen Sie für eine bessere Belüftung und stellen Sie sicher, dass das System nicht blockiert ist.
Rote LED blinkt, kein Ton
Prüfen Sie auf Kurzschlüsse in den Lautsprecherkabeln und stellen Sie sicher, dass die Impedanz der Lautsprecher nicht unter dem zulässigen Minimum liegt.
Gelbe LED blinkt
Die Eingangsspannung liegt unter 9V. Prüfen Sie den Ladezustand der Batterie und die Stromkabel auf Spannungsabfälle.
Vor der Verwendung
- Installieren Sie eine externe 150A Sicherung.
- Verwenden Sie Stromkabel mit mindestens 35mm Querschnitt.
- Stellen Sie sicher, dass der Montageort gut belüftet ist.
- Überprüfen Sie, ob die Lautsprecherimpedanz zur Verstärkerversion (1 Ohm oder 2 Ohm) passt.
- Prüfen Sie die Batterieladung vor der Inbetriebnahme.
Technische Daten in der Praxis
- Tension (Spannung)
- Der Verstärker arbeitet in einem Bereich von 9V bis 15V.
- Recommended Fuse
- Es muss zwingend eine externe Sicherung mit 150A verwendet werden.
- Input Sensitivity
- Eingangsempfindlichkeit zwischen ~150mV und 8V.
Abbildungen und Diagramme
- Die Anschlussdiagramme zeigen die parallele Verkabelung von 2 oder 4 Subwoofern.
- Die Power Unit Anschlüsse sind für Masse (GND), Remote (REM) und 12V Plus spezifiziert.
Modellkompatibilität
- Das Gerät ist in zwei Versionen erhältlich: ICE 3000 1 Ohm und ICE 3000 2 Ohm.
- Die Impedanz der angeschlossenen Lautsprecher muss der Spezifikation des Verstärkers entsprechen.
