Bedienungsanleitung für Auto-Verstärker Banda Audioparts Electra 12K

Erfahren Sie, wie Sie den Banda Audioparts Electra 12K Auto-Verstärker korrekt installieren und anschließen. Diese Anleitung enthält technische Daten, Schaltpläne für Subwoofer-Konfigurationen sowie Lösungen für LED-Fehlermeldungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlüsse der Stromversorgungseinheit Seite 4 Schaltpläne für 2 und 4 Subwoofer Seite 5 Abmessungen des Verstärkers Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der korrekten Installation und Inbetriebnahme des Banda Audioparts Electra 12K Verstärkers. Beachten Sie unbedingt die Verwendung einer externen Sicherung und sorgen Sie für eine ausreichende Belüftung des Geräts, um Überhitzung zu vermeiden. Der Verstärker ist für eine Last von 1 Ohm ausgelegt.

Produktbeschreibung und Anschlüsse

Der Verstärker verfügt über ein robustes Gehäuse mit folgenden Anschlüssen:

Anschlüsse der Stromversorgungseinheit
Anschlüsse der Stromversorgungseinheit
  • GND: Anschluss an das Fahrzeugchassis (Masse).
  • 12VDC INPUT (+): Anschluss für die Stromversorgung.
  • REM (Remote): Anschluss für das Antennen- oder Remote-Signal zum Ein-/Ausschalten.

Die Frontplatte ist mit LEDs ausgestattet, die den Betriebsstatus anzeigen:

  • Blau (ON): Gerät ist eingeschaltet.
  • Rot (SHORT): Zeigt Ausgangsverzerrungen (Clipping), Kurzschlüsse oder thermischen Schutz an.
  • Gelb (blinkend): Zeigt eine zu niedrige Batteriespannung an.

Verkabelungsbeispiele

Der Electra 12K ist für den Betrieb mit 1 Ohm optimiert. Die Anleitung zeigt zwei Konfigurationen:

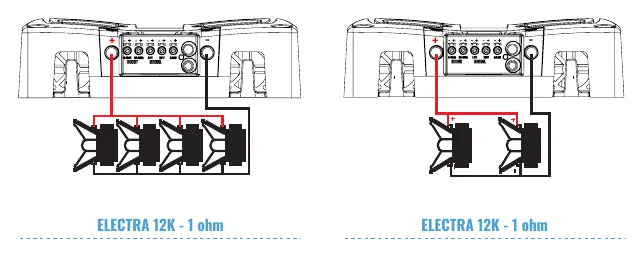

Schaltpläne für 2 und 4 Subwoofer
Schaltpläne für 2 und 4 Subwoofer
  • 4 Subwoofer: 4 Ohm Subwoofer jeweils parallel geschaltet, resultierend in 12000W RMS bei 1 Ohm.
  • 2 Subwoofer: 2 Ohm Subwoofer jeweils parallel geschaltet, resultierend in 12000W RMS bei 1 Ohm.

Technische Spezifikationen

Abmessungen des Verstärkers
Abmessungen des Verstärkers
  • Leistung: 12000W RMS bei 12,6V / 1 Ohm; 9000W RMS bei 12,6V / 2 Ohm.
  • Betriebsspannung: 9V - 15V.
  • Frequenzgang: 20Hz - 500Hz.
  • Empfohlene Sicherung: 600A.
  • Stromkabel: Mindestens 70mm empfohlen.
  • Gewicht: 9,2 kg.

Fehlerbehebung und LED-Status

Bei Problemen geben die LEDs Aufschluss über die Ursache:

  • Blau & Rot leuchten: Überhitzung. Sorgen Sie für bessere Belüftung.
  • Blau leuchtet, Rot blinkt: Kurzschluss am Ausgang oder Impedanz zu niedrig. Prüfen Sie die Lautsprecherverkabelung.
  • Gelb blinkt: Eingangsspannung unter 9V. Prüfen Sie den Ladezustand der Batterie und die Stromkabel auf Spannungsabfälle.

Garantiebedingungen

Die Garantie gilt für 12 Monate ab Kaufdatum bei autorisierten Händlern. Sie deckt Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Installation, Unfälle oder unbefugte Änderungen. Kontaktieren Sie bei Reparaturen den Händler oder den Banda Audioparts Service.

Praktische Hilfe

Typische Probleme

Blau & Rot leuchten gleichzeitig

Der Verstärker hat das thermische Limit erreicht. Sorgen Sie für eine bessere Belüftung und stellen Sie sicher, dass das Kühlsystem nicht blockiert ist.

Blau leuchtet, Rot blinkt (kein Ton)

Kurzschluss am Ausgang oder Lautsprecherimpedanz zu niedrig. Prüfen Sie die Lautsprecherkabel auf Kurzschlüsse und stellen Sie sicher, dass die Gesamtimpedanz nicht unter 1 Ohm liegt.

Gelbe LED blinkt

Eingangsspannung unter 9V. Prüfen Sie den Ladezustand der Batterie und die Stromkabel auf Spannungsabfälle oder schlechte Kontakte.

Vor der Verwendung

  • Verwenden Sie eine externe Sicherung (600A empfohlen).
  • Stellen Sie sicher, dass der Verstärker an einem gut belüfteten Ort installiert ist.
  • Verwenden Sie Stromkabel mit einem Mindestquerschnitt von 70mm.
  • Prüfen Sie, ob die Lautsprecherimpedanz mit der Nennimpedanz des Verstärkers übereinstimmt.
  • Stellen Sie sicher, dass die Batterie ausreichend geladen ist.

Technische Daten in der Praxis

12,000W RMS @ 1 ohm
Maximale Ausgangsleistung bei einer Last von 1 Ohm.
Input Voltage 9-15V
Der zulässige Betriebsspannungsbereich des Verstärkers.
Recommended Fuse 600A
Erforderliche externe Absicherung zum Schutz des elektrischen Systems.

Abbildungen und Diagramme

  • Die Verkabelungsbeispiele zeigen den parallelen Anschluss von 2 oder 4 Subwoofern, um eine Last von 1 Ohm zu erreichen.

Modellkompatibilität

  • Der Verstärker ist für eine Last von 1 Ohm optimiert.
