Bedienungsanleitung für LED-Lichtleiste AVSL 151.614UK Duplex Bar

Erfahren Sie, wie Sie die AVSL 151.614UK Duplex Bar installieren, steuern und konfigurieren. Detaillierte Anleitung zu DMX-Modi, Menüführung, Fehlerbehebung und technischen Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die AVSL Duplex Bar wird über das rückseitige Bedienfeld (Menu, Up, Down, Enter) oder ein externes DMX-Pult gesteuert. Sie bietet Auto-, Sound-, Master/Slave- und DMX-Modi. S. 2, 3

Wichtigste Schritte

DMX-Modus aktivieren S. 3
Gerät reinigen S. 2

Probleme und Lösungen

Keine Reaktion auf DMX

Prüfen Sie, ob das 'A' auf dem Display blinkt, die DMX-Adresse korrekt ist und das Kabel fest sitzt.

S. 6

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
- RT -	Fehler im Temperaturerkennungsschaltkreis.	Das Menü zeigt 'eror' an; wenden Sie sich an qualifiziertes Personal.	S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	110-240Vac, 50/60Hz	Betriebsspannung	S. 6
Leistungsaufnahme	120W	Stromverbrauch	S. 6
Gewicht	2.75kg	Gerätegewicht	S. 6

Wo es im PDF steht

Produktübersicht S. 1
Bedienung und Menü S. 2, 3
DMX-Kanal-Tabellen S. 3, 4, 5
Technische Daten und Fehlerbehebung S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

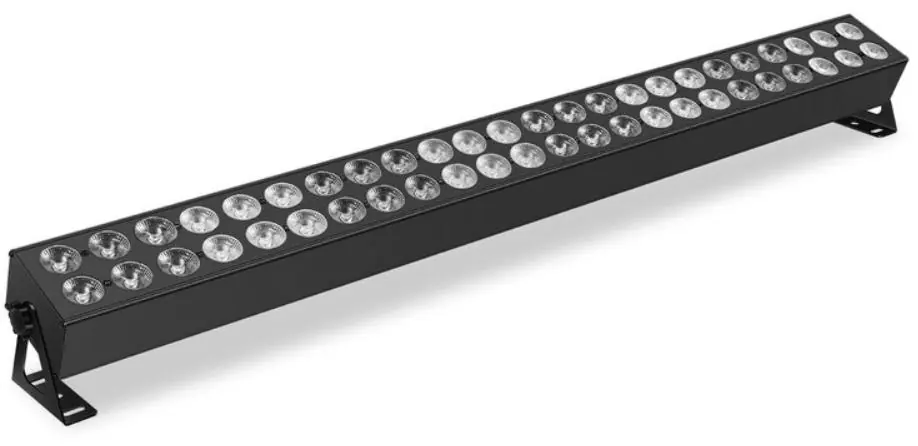

Die AVSL 151.614UK Duplex Bar ist eine LED-Lichtleiste mit 48 RGBA-LEDs. Das Gerät ist nicht vom Benutzer wartbar; öffnen Sie niemals das Gehäuse, da Hochspannung besteht. Bei Fehlfunktionen oder Schäden durch unsachgemäßen Gebrauch erlischt die Garantie. Achten Sie bei der Installation auf ausreichende Belüftung und verwenden Sie bei Überkopfmontage immer zusätzliche Sicherheitsbefestigungen.

Lieferumfang

1 x Hauptgerät (Duplex Bar)
2 x Befestigungsbügel mit Rändelschrauben
1 x UK-Netzkabel
1 x Bedienungsanleitung

Platzierung und Montage

Verwenden Sie die mitgelieferten Halterungen zur Montage an einem Stativ oder einer Lichttraverse. Stellen Sie sicher, dass das Gerät nicht in feuchten oder staubigen Umgebungen betrieben wird. Achten Sie auf eine ausreichende Luftzirkulation um das Gehäuse. Richten Sie den Lichtstrahl niemals direkt in die Augen, um Verletzungen zu vermeiden.

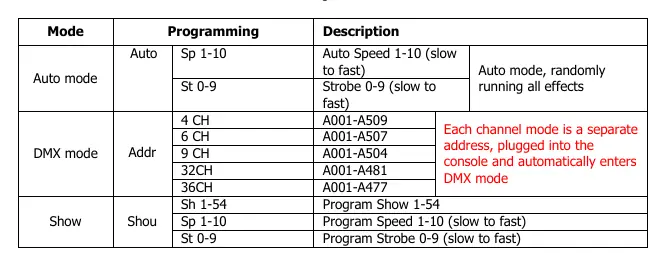

Bedienung und Menüführung

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite:

MENU: Aufrufen des Einstellungsmenüs.
UP / DOWN: Navigation durch die Funktionen.
ENTER: Bestätigung der Auswahl.

Das Gerät bietet verschiedene Betriebsmodi, darunter Auto-Modus, Sound-Aktivierung, manueller Modus (statische Farben) und DMX-Steuerung.

DMX-Modi

Die Duplex Bar kann über DMX gesteuert werden. Verbinden Sie die DMX-Signalquelle mit dem DMX-Eingang. Das Gerät unterstützt 4, 6, 9, 32 oder 36 DMX-Kanäle. Wählen Sie im Menü den Modus A001 und bestätigen Sie die Startadresse. Wenn das Gerät ein DMX-Signal empfängt, blinkt das 'A' auf dem LED-Display.

Reinigung und Wartung

Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine starken Lösungsmittel, da diese das Gehäuse beschädigen können.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung und die korrekte Verbindung des IEC-Kabels. Wenn das Gerät nicht auf DMX reagiert, stellen Sie sicher, dass es sich im DMX-Modus befindet und die korrekte Adresse eingestellt ist. Bei Überhitzung oder Abschaltung sorgen Sie für eine bessere Belüftung und stellen Sie sicher, dass das Gerät nicht zu nah an einer Wärmequelle steht.

Praktische Hilfe

Typische Probleme

Kein Strom

Prüfen Sie die Netzspannung und ob das IEC-Netzkabel korrekt angeschlossen ist.

Kein Licht

Überprüfen Sie die Einstellungen im Bedienfeld und die DMX-Einstellungen (Dimmer-Level, Blackout).

Keine Reaktion auf DMX

Stellen Sie sicher, dass das Gerät im DMX-Modus ist (A blinkt) und die korrekte Adresse eingestellt ist.

Überhitzung / Abschaltung

Sorgen Sie für ausreichende Belüftung und halten Sie das Gerät von Wärmequellen fern.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit.
Stellen Sie sicher, dass die Montagehalterungen fest sitzen.
Verwenden Sie bei Überkopfmontage ein Sicherheitsseil.
Prüfen Sie, ob die Netzspannung den Spezifikationen entspricht.
Stellen Sie sicher, dass die Belüftungsschlitze frei sind.

Technische Daten in der Praxis

Stromversorgung: 110-240Vac, 50/60Hz (weltweit einsetzbar).
Leistungsaufnahme: 120W maximal.
Abstrahlwinkel: 25 Grad für fokussierte Lichteffekte.

Abbildungen und Diagramme

Die Rückseite enthält das interne Mikrofon, das Bedienfeld mit LED-Anzeige, DMX-Ein- und Ausgänge (XLR), den Stromanschluss (IEC) und eine Erdungsschraube.

Modellkompatibilität

DMX-Steuerung über 3-polige XLR-Kabel.
Unterstützt 4, 6, 9, 32 oder 36 DMX-Kanäle.
