Bedienungsanleitung für AVSL U-MIC 171.800UK USB-Dual-Funkmikrofonsystem

Erfahren Sie, wie Sie das AVSL U-MIC 171.800UK USB-Dual-Funkmikrofonsystem einrichten, bedienen und Fehler beheben. Vollständige Anleitung zur Stromversorgung, Kopplung und Verwendung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das AVSL U-MIC ist ein duales Funkmikrofonsystem. Der Empfänger benötigt eine 5V USB-Stromversorgung, während die Mikrofone mit jeweils 2 AA-Batterien betrieben werden. Der Ton wird über ein 3,5-mm-Klinkenkabel an ein Mischpult oder einen Verstärker ausgegeben. S. 2, 3

Wichtigste Schritte

  • Batteriewechsel S. 3
  • Anschluss an Verstärker S. 3

Erste Inbetriebnahme

  • Batterien einlegen und einschalten S. 3

Probleme und Lösungen

LED leuchtet dauerhaft

Batterien sind schwach und müssen ersetzt werden.

S. 3

Wartung und Reset

  • Lagerung S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Frequenz 863.2MHz + 864.8MHz Betriebsfrequenzen S. 4
Reichweite 50m Maximale kabellose Reichweite S. 4

Wo es im PDF steht

  • Produktübersicht S. 1
  • Layout und Einrichtung S. 2
  • Technische Daten S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
AVSL U-MIC Systemkomponenten Seite 1 Bedienelemente der Mikrofone und des Empfängers Seite 2

Wichtige Informationen aus der Anleitung

Das AVSL U-MIC 171.800UK ist ein duales Funkmikrofonsystem, das für eine zuverlässige, kabellose Übertragung konzipiert ist. Das System besteht aus zwei Handmikrofonen und einem USB-Empfänger. Bitte beachten Sie, dass der USB-Anschluss am Empfänger ausschließlich der Stromversorgung dient (5V, 1000mA) und keine Audiosignale überträgt. Die Audioübertragung erfolgt über das mitgelieferte 3,5-mm-Klinkenkabel.

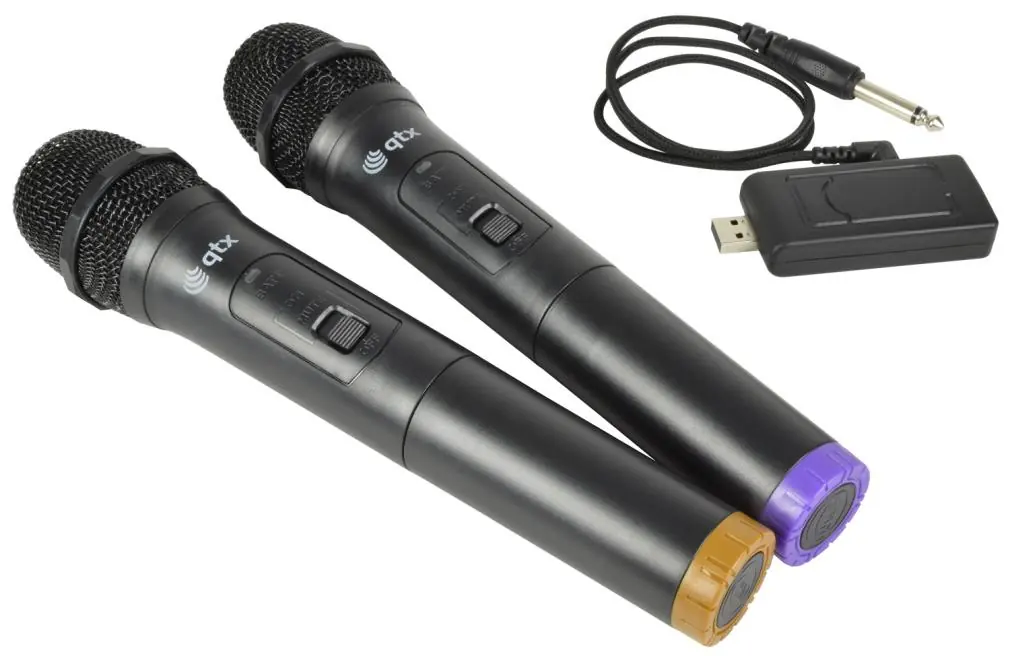

AVSL U-MIC Systemkomponenten
AVSL U-MIC Systemkomponenten

Produktbeschreibung und Layout

Die Mikrofone verfügen über folgende Bedienelemente:

Bedienelemente der Mikrofone und des Empfängers
Bedienelemente der Mikrofone und des Empfängers
  • LED-Betriebsanzeige: Zeigt den Status und den Batteriestand an.
  • Ein-/Ausschalter: Drei Positionen: Ein, Stumm (Mute) und Aus.
  • Batteriefach: Befindet sich am unteren Ende des Mikrofons.

Der USB-Empfänger verfügt über:

  • USB-Stecker (Typ A): Zur Stromversorgung.
  • 3,5-mm-Audioausgang: Zum Anschluss an ein Mischpult oder einen Verstärker.
  • USB-Buchse (Typ A): Zum Durchschleifen von USB-Geräten, falls der USB-Port am Gerät belegt ist.

Einrichtung und Anschluss

  1. Schließen Sie den USB-Empfänger an eine USB-Stromquelle (5V, 1000mA) an. Dies kann ein Netzadapter oder eine Powerbank sein.
  2. Verbinden Sie das 3,5-mm-Klinkenkabel mit dem Audioausgang des Empfängers und dem Mikrofoneingang Ihres Mischpults oder Verstärkers.
  3. Wichtig: Drehen Sie die Lautstärke am Mischpult oder Verstärker vor dem Anschließen herunter, um laute Knallgeräusche zu vermeiden.

Betrieb und Verwendung

Um die Mikrofone in Betrieb zu nehmen, schrauben Sie das untere Batteriefach auf und legen Sie 2 x AA-Alkalibatterien ein. Achten Sie dabei auf die korrekte Polarität.

  • Einschalten: Schieben Sie den Schalter auf die Position "On". Die LED sollte kurz aufleuchten.
  • Stummschaltung (Mute): Schieben Sie den Schalter in die mittlere Position. Das Funksignal bleibt aktiv, aber der Ton wird stummgeschaltet.
  • Ausschalten: Schieben Sie den Schalter auf "Off".

Wenn die LED dauerhaft leuchtet, sind die Batterien schwach und müssen ersetzt werden.

Sicherheit und Entsorgung

Bei längerer Nichtbenutzung sollten die Batterien aus den Mikrofonen entfernt und der Empfänger vom Stromnetz getrennt werden. Das Gerät darf nicht im Hausmüll entsorgt werden, sondern muss gemäß den örtlichen Richtlinien für Elektronikschrott behandelt werden.

Praktische Hilfe

Typische Probleme

Die LED am Mikrofon leuchtet dauerhaft.

Die Batterien sind schwach und müssen durch neue ersetzt werden.

Laute Geräusche beim Anschließen des Systems.

Drehen Sie die Lautstärke am Mischpult oder Verstärker vor dem Anschließen herunter.

Vor der Verwendung

  • 2 x AA-Alkalibatterien für jedes Mikrofon bereithalten.
  • USB-Stromquelle (5V, 1000mA) für den Empfänger sicherstellen.
  • Lautstärke am Zielgerät (Mixer/Verstärker) vorab reduzieren.
  • 3,5-mm-Klinkenkabel für die Audioverbindung bereitlegen.

Technische Daten in der Praxis

Trägerfrequenz
Das System arbeitet auf den Frequenzen 863,2 MHz und 864,8 MHz.
Stromversorgung Empfänger
Benötigt 5V Gleichstrom (5Vdc) bei 1000mA über USB.

Abbildungen und Diagramme

  • Die Abbildung zeigt die beiden Handmikrofone mit den Bedienelementen (LED, Schalter, Batteriefach) sowie den USB-Empfänger mit den Anschlüssen für USB-Strom, Audioausgang und USB-Durchschleifbuchse.

Modellkompatibilität

  • Der USB-Anschluss am Empfänger dient nur der Stromversorgung, nicht der Audioübertragung.
  • Die Audioausgänge beider Mikrofone werden auf einen einzigen 3,5-mm-Ausgang gemischt.
