Bedienungsanleitung für Lyyt 24V RGBW LED-Band 5m (156.772UK)
Erfahren Sie, wie Sie das Lyyt 24V RGBW LED-Band (156.772UK) installieren, zuschneiden und anschließen. Dieser Leitfaden enthält technische Daten, Stromanforderungen und Installationshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Lyyt 24V RGBW LED-Band (Modell 156.772UK) ist ein 5 Meter langes, IP65-geschütztes LED-Band, das für eine Vielzahl von Anwendungen im Innen- und Außenbereich geeignet ist. Es erfordert eine 24V DC Stromversorgung und einen kompatiblen RGBW-Controller. Das Band ist mit einer selbstklebenden Rückseite ausgestattet und kann für spezifische Längen zugeschnitten werden.
Installation und Zuschnitt
Das LED-Band kann an markierten Schnittpunkten gekürzt werden:
- Schnittpunkte: Das Band kann alle 10 cm an den markierten Stellen zugeschnitten werden.
- Verbindungen: Um nach dem Schneiden weitere Längen anzuschließen, muss die Epoxidbeschichtung an den Lötpunkten entfernt werden. Löten Sie anschließend die Drähte (V+, G, R, B, W) an die entsprechenden Punkte des nächsten Bandabschnitts.
- Witterungsschutz: Es wird empfohlen, die Schnittstellen und Verbindungen mit Silikonkleber zu versiegeln, um die IP65-Wetterfestigkeit zu erhalten.
- Oberfläche: Das Band sollte auf einer sauberen, nicht porösen Oberfläche angebracht werden.
Anschluss und Stromversorgung
Das 5m-Band ist mit einem 5-Pin-Stecker für den Anschluss an einen RGBW-Controller ausgestattet.
- Pin-Belegung: Stellen Sie sicher, dass die Pins V+, G, R, B und W korrekt angeschlossen sind.
- Erweiterung: Das Band kann in 10m-Längen zwischen Repeatern/Verstärkern installiert werden. Verwenden Sie die mitgelieferten 5-Pin-Koppler, um zwei Rollen in Reihe zu schalten.
- Strombedarf: Es ist zwingend erforderlich, dass das Netzteil, der Controller und der Verstärker/Repeater eine höhere Nennleistung (in Ampere) aufweisen, als für die installierte Länge des LED-Bandes erforderlich ist.
Strombedarfstabelle
- 5m: 3,35A
- 10m: 6,7A
- 15m: 10,05A
Sicherheit und Entsorgung
Die Installation sollte von qualifizierten Elektrofachkräften unter Beachtung der relevanten elektrischen Sicherheitsvorschriften durchgeführt werden. Das Produkt ist als Elektro- oder Elektronikgerät klassifiziert und darf am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden.
Praktische Hilfe
Typische Probleme
LED-Band leuchtet nicht oder Farben sind falsch
Überprüfen Sie die 5-Pin-Verbindung und stellen Sie sicher, dass die Pins V+, G, R, B und W korrekt zugeordnet sind.
Band muss gekürzt werden
Schneiden Sie das Band ausschließlich an den markierten Schnittpunkten alle 10 cm.
Unzureichende Helligkeit oder Flackern bei langen Installationen
Stellen Sie sicher, dass das Netzteil und der Verstärker/Repeater für die gesamte Stromlast (Ampere) der installierten Länge ausgelegt sind.
Vor der Verwendung
- Stellen Sie sicher, dass die Montageoberfläche sauber und nicht porös ist.
- Prüfen Sie, ob das Netzteil die erforderliche Stromstärke (A) für die geplante Gesamtlänge liefert.
- Stellen Sie sicher, dass ein kompatibler 24V DC RGBW-Controller vorhanden ist.
- Prüfen Sie, ob Silikonkleber zum Versiegeln der Schnittstellen vorhanden ist (für den Außeneinsatz empfohlen).

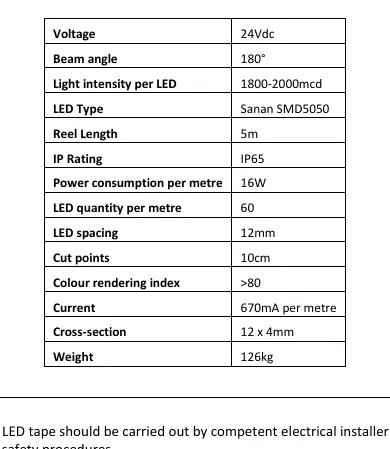

Technische Daten in der Praxis
- Schnittpunkte 10cm
- Das Band kann nur alle 10 cm gekürzt werden, um die Funktion der LEDs zu erhalten.
Abbildungen und Diagramme
- Das Diagramm auf Seite 2 zeigt die Schnittpunkte alle 10 cm.
- Die Abbildung verdeutlicht die 5-Pin-Verbindung für den Anschluss an den Controller.
Modellkompatibilität
- Erfordert einen RGBW-Controller.
- Für Längen über 5m (bis 10m) ist ein Verstärker/Repeater erforderlich.
- Nur für 24V DC Systeme geeignet.
