Bedienungsanleitung für AVSL Wash & Beam 24 x 3W LED Wall Bar

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die AVSL Wash & Beam LED-Lichtleiste. Das Gerät enthält Hochspannungskomponenten und ist nicht für die Wartung durch den Endbenutzer vorgesehen. Bei Verschüttungen oder Schäden muss das Gerät vom Stromnetz getrennt und von qualifiziertem Personal überprüft werden. Vor der Verwendung ist die Anleitung vollständig zu lesen, da Schäden durch unsachgemäßen Gebrauch nicht von der Garantie abgedeckt sind.

Produktbeschreibung

Die Wash & Beam LED-Lichtleiste verfügt über 12 RGB-Wash-LEDs und 12 bernsteinfarbene Beam-LEDs. Sie bietet verschiedene Betriebsmodi, darunter Auto-Modus, Sound-Aktivierung und DMX-Steuerung (4, 6, 11, 48 oder 54 Kanäle). Das Gerät ist mit professionellen Twist-and-Lock-Stromanschlüssen und neigbaren Montagehalterungen ausgestattet.

Montage und Installation

• Verwenden Sie die mitgelieferten Montagehalterungen zur Befestigung an einem Stativ oder einer Lichttraverse.
• Bei einer Überkopfmontage sind zwingend zusätzliche Sicherheitsbefestigungen zu verwenden.
• Stellen Sie sicher, dass eine ausreichende Luftzirkulation um das Gehäuse gewährleistet ist.
• Halten Sie das Gerät von feuchten oder staubigen Umgebungen fern.
• Richten Sie die LED- oder Laserausgänge nicht direkt in die Sichtlinie, um Augenverletzungen zu vermeiden.

Bedienung und Menüführung

Die Steuerung erfolgt über das Bedienfeld auf der Rückseite:

• MENU: Aufrufen des Einstellungsmenüs.
• UP / DOWN: Navigation durch die Funktionen.
• ENTER: Bestätigen der Auswahl.

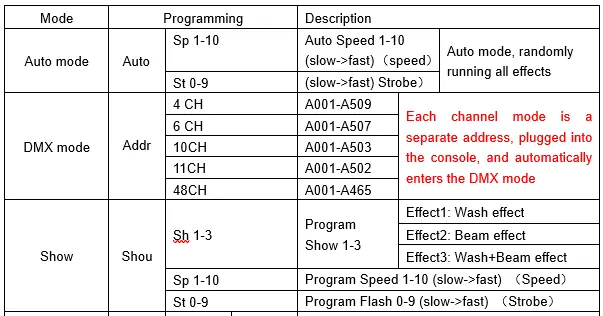

Das Gerät bietet verschiedene Modi wie Auto-Modus (mit einstellbarer Geschwindigkeit und Stroboskop), DMX-Modus und Show-Modus (mit verschiedenen Effekten).

DMX-Modus

Um das Gerät per DMX zu steuern, verbinden Sie die DMX-Signalquelle über ein symmetrisches XLR-Kabel mit dem DMX-Eingang. Weitere Geräte können über den DMX-Ausgang in Reihe geschaltet werden. Wählen Sie im Menü 'd001' und bestätigen Sie die Startadresse. Das 'd' auf dem LED-Display blinkt, sobald ein DMX-Signal empfangen wird.

Reinigung und Wartung

Reinigen Sie das Gehäuse bei Bedarf mit einem weichen Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine starken Lösungsmittel, da diese das Gehäuse beschädigen können.

Fehlerbehebung

• Kein Strom: Überprüfen Sie die Netzspannung und ob das Twist-and-Lock-Stromkabel korrekt angeschlossen ist.
• Kein Licht: Überprüfen Sie die Einstellungen am Bedienfeld und die DMX-Einstellungen (Dimmer-Level, Blackout).
• Keine Reaktion auf DMX: Stellen Sie sicher, dass das Gerät im DMX-Modus ist, die richtige Adresse eingestellt ist und das 'A' auf dem Display blinkt. Prüfen Sie die DMX-Verkabelung.
• Überhitzung: Sorgen Sie für ausreichende Belüftung und stellen Sie sicher, dass das Gerät nicht zu nah an einer Wärmequelle steht.
