Bedienungsanleitung für AVSL 151.744UK Butterfly Effect 3-in-1 LED- und Lasereffekt

Schnellstartanleitung und Bedienungshilfe für den AVSL 151.744UK Butterfly Effect. Erfahren Sie mehr über DMX-Steuerung, Fernbedienung, Sicherheitsvorkehrungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der AVSL 151.744UK ist ein 3-in-1 Lichteffekt (Butterfly, RGB PARs, Laser). Er wird über das rückseitige Bedienfeld, DMX oder die IR-Fernbedienung gesteuert. S. 1, 3

Wichtigste Schritte

  • Menü-Navigation S. 3
  • DMX-Modus aktivieren S. 4

Erste Inbetriebnahme

  • Inbetriebnahme S. 1, 2

Probleme und Lösungen

Kein Laser-Output

Prüfen Sie, ob der Laser-Schlüssel auf der Rückseite auf 'ON' steht.

S. 5
Gerät reagiert nicht auf DMX

Prüfen Sie DMX-Modus, Adresse, Kabel und ob das 'A' auf dem Display blinkt.

S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 110-240Vac, 50/60Hz Netzspannung S. 4
DMX-Kanäle 13CH Anzahl der Steuerkanäle S. 4

Wo es im PDF steht

  • Einleitung und Lieferumfang S. 1
  • Sicherheit und Anschlüsse S. 2
  • Menü und Fernbedienung S. 3
  • DMX-Modus und Spezifikationen S. 4
  • Fehlerbehebung S. 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
AVSL Butterfly Effect Gerät Seite 1 Rückseite und Anschlüsse Seite 2 Fernbedienung Seite 3

Wichtige Informationen aus der Anleitung

Der AVSL 151.744UK Butterfly Effect ist ein 3-in-1 Lichteffekt, der einen Butterfly-Effekt, 6x 1W RGB PARs und einen zweifarbigen Laser kombiniert. Das Gerät kann über interne Programme, Sound-Aktivierung, DMX oder die mitgelieferte IR-Fernbedienung gesteuert werden. Bitte lesen Sie die Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch.

AVSL Butterfly Effect Gerät
AVSL Butterfly Effect Gerät

Sicherheitshinweise

  • Laser-Sicherheit: Das Gerät enthält einen Laser der Klasse 3B. Richten Sie den Strahl niemals direkt auf Augen. Die Installation und Bedienung sollte nur durch geschultes Personal erfolgen.
  • Elektrische Sicherheit: Öffnen Sie niemals das Gehäuse, da Hochspannung im Inneren herrscht. Das Gerät ist nicht vom Benutzer wartbar.
  • Umgebung: Vor Regen und Feuchtigkeit schützen. Bei Verschütten von Flüssigkeiten sofort vom Netz trennen und trocknen lassen.

Aufstellung und Reinigung

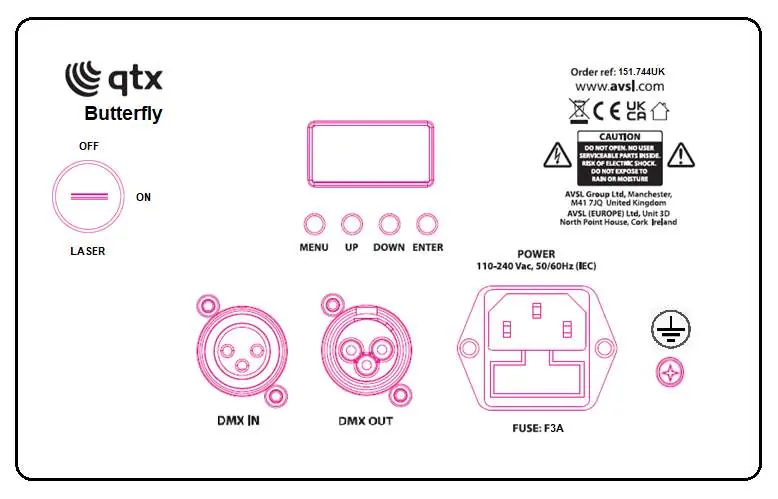

Rückseite und Anschlüsse
Rückseite und Anschlüsse
  • Montage: Verwenden Sie den mitgelieferten Montagebügel zur Befestigung an einem Stativ oder einer Traverse. Bei Überkopfmontage sind zusätzliche Sicherheitsvorkehrungen (Sicherheitsseil) zwingend erforderlich.
  • Belüftung: Sorgen Sie für ausreichende Luftzirkulation um das Gehäuse.
  • Reinigung: Verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel. Lüftungsgitter bei Bedarf mit einem Staubsauger von Staub befreien. Keine starken Lösungsmittel verwenden.

Bedienung und Steuerung

Das Gerät verfügt über ein Bedienfeld mit den Tasten MENU, UP, DOWN und ENTER. Über das Menü können verschiedene Modi wie DMX-Adressierung, automatische Programme (A1-A8, C1-C2) und Sound-aktivierte Modi (S1-S3) ausgewählt werden.

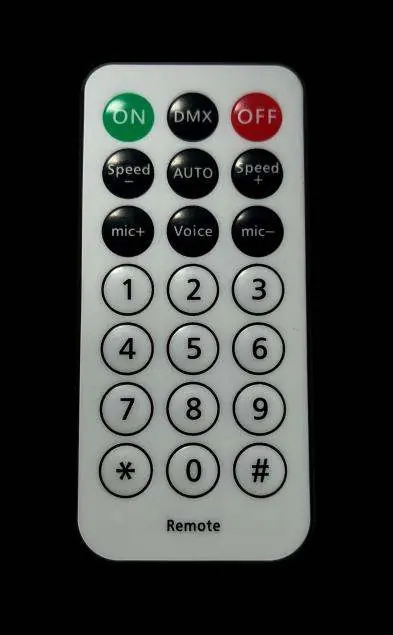

Fernbedienung
Fernbedienung

Die mitgelieferte Fernbedienung ermöglicht den schnellen Zugriff auf Modi, Geschwindigkeitseinstellungen und Farbeffekte.

DMX-Modus

Für eine präzise Steuerung kann das Gerät über DMX verbunden werden. Verbinden Sie die DMX-Signalquelle mit dem DMX-Eingang (XLR). Das Gerät belegt 13 DMX-Kanäle, die Funktionen wie Dimmen, Stroboskop, Motorgeschwindigkeit und Farbauswahl steuern.

Fehlerbehebung

  • Kein Strom: Netzspannung und Steckdose prüfen. IEC-Kabel und Sicherung (F5A) kontrollieren.
  • Kein Licht: Einstellungen am Bedienfeld oder DMX-Controller prüfen.
  • Kein Laser: Prüfen, ob der Laser-Schlüssel auf der Rückseite auf "ON" steht.
  • DMX reagiert nicht: Prüfen, ob das Gerät im DMX-Modus ist, die Adresse korrekt eingestellt ist und das Signal empfangen wird (A blinkt).

Praktische Hilfe

Typische Probleme

Kein Laser-Effekt

Stellen Sie sicher, dass der Laser-Schlüssel auf der Rückseite des Geräts auf 'ON' gedreht ist.

Gerät reagiert nicht auf DMX

Prüfen Sie, ob das Gerät im DMX-Modus ist, die richtige Startadresse eingestellt ist und das 'A' auf dem Display blinkt, um den Signalempfang zu bestätigen.

Sicherung brennt durch

Prüfen Sie das IEC-Kabel und wenden Sie sich bei wiederholtem Ausfall an Ihren Händler.

Vor der Verwendung

  • Sichtprüfung des Geräts auf Transportschäden.
  • Laser-Schlüssel auf der Rückseite prüfen.
  • Sicherheitsseil bei Überkopfmontage anbringen.
  • Ausreichende Belüftung sicherstellen.
  • DMX-Kabel bei Bedarf anschließen.

Technische Daten in der Praxis

Laserklasse 3B
Erfordert geschultes Personal für den Betrieb; direkte Einstrahlung in die Augen vermeiden.
DMX-Kanäle: 13CH
Anzahl der Kanäle zur Steuerung der verschiedenen Lichteffekte und Motoren.
Stromversorgung: 110-240Vac
Das Gerät ist für den weltweiten Einsatz an Standard-Netzspannungen geeignet.

Abbildungen und Diagramme

  • Rückseite: Zeigt den Laser-Schlüssel, DMX Ein/Aus-Anschlüsse, das Bedienfeld (LCD, Tasten) und den Stromanschluss (IEC).
  • Fernbedienung: Bietet Tasten für Moduswahl (Auto, DMX, Sound), Geschwindigkeit und direkte Farbauswahl.

Modellkompatibilität

  • DMX-Steuerung über 3-pin XLR.
  • Fernbedienung benötigt CR2025 Batterie.
