Bedienungsanleitung für AVSL J-MIC Duales kabelloses UHF-Mikrofonset

Erfahren Sie, wie Sie das AVSL J-MIC Dual-Mikrofonset einrichten, aufladen und bedienen. Vollständige Anleitung zur Inbetriebnahme, Batteriewechsel und Fehlerbehebung für das Modell 171.824UK.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das J-MIC Set besteht aus zwei Handmikrofonen und einem 6,3mm-Empfänger. Der Empfänger wird über USB-C geladen, während die Mikrofone mit jeweils 2x AA-Batterien betrieben werden. S. 2

Wichtigste Schritte

  • Aufladen des Empfängers S. 2
  • Einlegen der Batterien S. 2

Erste Inbetriebnahme

  • Inbetriebnahme S. 3

Probleme und Lösungen

Lautes Geräusch beim Anschließen

Lautstärke am Mischpult/Verstärker vor dem Anschließen reduzieren.

S. 3

Wartung und Reset

  • Batteriewechsel S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Trägerfrequenzen 863.2MHz + 864.8MHz Betriebsfrequenzen des Systems S. 4
Reichweite Up to 50m Maximale kabellose Reichweite S. 4

Wo es im PDF steht

  • Produktübersicht S. 1
  • Einrichtung S. 2
  • Technische Daten S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
AVSL J-MIC Mikrofonset Seite 1 Diagramm zur Einrichtung Seite 2

Wichtige Informationen aus der Anleitung

Das AVSL J-MIC ist ein kabelloses UHF-Mikrofonset, bestehend aus zwei Handmikrofonen und einem 6,3mm-Empfänger. Das System ist für den lizenzfreien Betrieb im UK/EU-Bereich voreingestellt. Vor der Inbetriebnahme ist es wichtig, die Lautstärke am angeschlossenen Mischpult oder Verstärker zu reduzieren, um laute Geräusche beim Anschließen zu vermeiden.

Produktbeschreibung und Lieferumfang

Das Set umfasst:

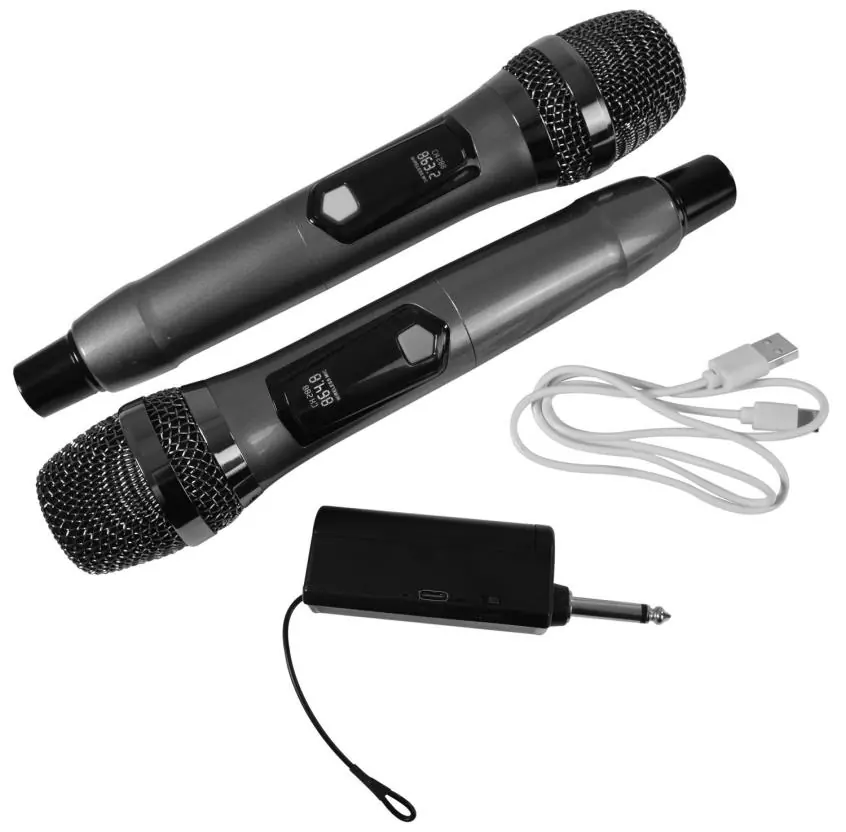

AVSL J-MIC Mikrofonset
AVSL J-MIC Mikrofonset
Diagramm zur Einrichtung
Diagramm zur Einrichtung
  • 2x Handmikrofon-Sender
  • 1x Wiederaufladbarer 6,3mm-Empfänger
  • USB-Ladekabel

Einrichtung und Vorbereitung

Empfänger aufladen

Der Empfänger verfügt über einen internen, wiederaufladbaren Li-Ion-Akku (Typ 18650). Verbinden Sie das mitgelieferte USB-Kabel mit dem USB-C-Anschluss am Empfänger und einem USB-Netzteil (Typ A). Hinweis: Der USB-Anschluss dient ausschließlich der Stromversorgung, nicht der Audioübertragung.

Mikrofone vorbereiten

Jedes Handmikrofon benötigt 2x AA-Batterien:

  1. Schrauben Sie den unteren Teil des Handmikrofons ab.
  2. Legen Sie 2x AA-Batterien in das Batteriefach ein. Achten Sie darauf, dass der Pluspol in Richtung des Mikrofonkorbs zeigt.
  3. Schrauben Sie die Abdeckung wieder fest.

Hinweis: Die im Batteriefach sichtbare Öffnung mit der Beschriftung "SET" ist ohne Funktion, da das System fest voreingestellt ist.

Betrieb des Mikrofonsystems

  1. Schließen Sie den Empfänger direkt an den Mikrofoneingang eines Mischpults oder Verstärkers an.
  2. Schalten Sie den Empfänger über den Ein-/Ausschalter ein. Eine kleine rote LED leuchtet auf, wenn das Gerät betriebsbereit ist.
  3. Halten Sie die Ein-/Ausschalttaste an den Handmikrofonen gedrückt, um diese einzuschalten. Das Display zeigt die UHF-Trägerfrequenz an.
  4. Regeln Sie die Lautstärke am Mischpult oder Verstärker langsam hoch, bis der Ton über die Lautsprecher oder Aufnahmegeräte hörbar ist.

Bei längerer Nichtbenutzung sollten die Mikrofone und der Empfänger ausgeschaltet, der Empfänger ausgesteckt und die Batterien aus den Mikrofonen entfernt werden.

Technische Daten

  • Trägerfrequenzen: 863.2MHz + 864.8MHz
  • Reichweite: Bis zu 50m
  • Stromversorgung Sender: 2x AA-Batterien (pro Mikrofon)
  • Stromversorgung Empfänger: Li-ion Akku (18650), 5Vdc 1000mA (USB)
  • Kapseltyp: Cardioid dynamisch
  • Frequenzgang: 50Hz - 15kHz

Praktische Hilfe

Typische Probleme

Kein Ton über die Lautsprecher

Prüfen Sie, ob der Empfänger eingeschaltet ist (rote LED leuchtet) und ob die Mikrofone eingeschaltet sind. Stellen Sie sicher, dass die Lautstärke am Mischpult oder Verstärker aufgedreht ist.

Lautes Geräusch beim Anschließen

Drehen Sie die Lautstärke am Mikrofoneingang des Mischpults oder Verstärkers herunter, bevor Sie den Empfänger anschließen.

Vor der Verwendung

  • Empfänger über USB-C vollständig aufladen.
  • 2x AA-Batterien in jedes Handmikrofon einlegen.
  • Lautstärke am Mischpult/Verstärker vor dem Anschließen reduzieren.
  • Empfänger in den Mikrofoneingang stecken.

Technische Daten in der Praxis

Trägerfrequenzen
863.2MHz und 864.8MHz. Das System ist fest auf diese Frequenzen eingestellt.
Stromversorgung Empfänger
Interner Li-ion Akku (18650), aufladbar über USB-C.

Abbildungen und Diagramme

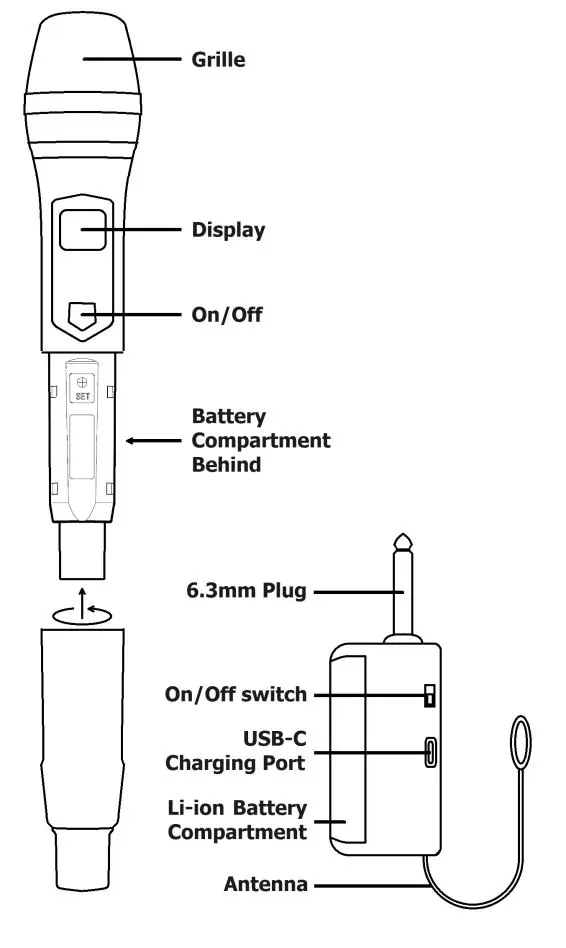

  • Das Diagramm zeigt die Komponenten: Mikrofon mit Batteriefach und Empfänger mit USB-C-Ladeanschluss.
  • Die Abbildung verdeutlicht, wie der untere Teil des Mikrofons abgeschraubt wird, um das Batteriefach zu erreichen.

Modellkompatibilität

  • Der Empfänger ist für den direkten Anschluss an 6,3mm-Mikrofoneingänge (unsymmetrisch) an Mischpulten oder Verstärkern konzipiert.
