Bedienungsanleitung für AVSL Stratus-1200 Nebelmaschine

Erfahren Sie, wie Sie die AVSL Stratus-1200 Nebelmaschine sicher in Betrieb nehmen, bedienen und warten. Vollständige Anleitung zu Setup, DMX-Steuerung, Fernbedienung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Stratus-1200 ist eine Nebelmaschine für Bodeneffekte. Sie benötigt Nebelfluid und Wasser. Die Bedienung erfolgt über das mitgelieferte kabelgebundene Bedienfeld, eine RF-Fernbedienung oder DMX. S. 1, 3, 4

Wichtigste Schritte

Inbetriebnahme S. 3, 4
Reinigung S. 2

Erste Inbetriebnahme

Gerät aufstellen, Tanks füllen, Controller anschließen, einschalten und 3-5 Minuten aufwärmen lassen. S. 3, 4

Probleme und Lösungen

Kein Nebel

Flüssigkeitsstand prüfen, Leitungen reinigen, DMX-Einstellungen prüfen.

S. 5

Wartung und Reset

Regelmäßige Reinigung mit destilliertem Wasser oder speziellem Reinigungsmittel. S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Power consumption	1200W	Leistungsaufnahme	S. 5
Fluid capacity	1.2L (fluid), 3L (water)	Tankkapazität	S. 5

Wo es im PDF steht

Produktübersicht S. 1
Sicherheit und Lieferumfang S. 2
Anschlüsse und Bedienfeld S. 3
Betrieb und DMX S. 4
Technische Daten und Fehlerbehebung S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

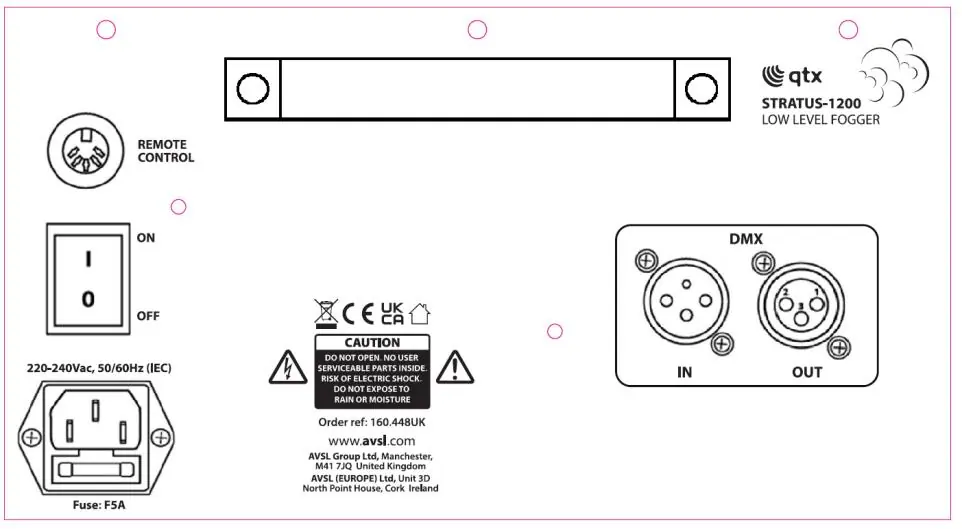

Rückseite der Stratus-1200 mit Anschlüssen

Seite 3

Seite 3

Wichtige Informationen aus der Anleitung

Die AVSL Stratus-1200 ist eine Nebelmaschine für Bodeneffekte, die ohne Trockeneis funktioniert. Sie verwendet eine Kombination aus Nebelfluid und Wasser. Vor der Inbetriebnahme ist es wichtig, das Gerät auf einer stabilen, rutschfesten Oberfläche aufzustellen und die Aufwärmzeit von 3-5 Minuten abzuwarten. Das Gerät darf nur in aufrechter Position betrieben werden.

Lieferumfang

Stratus-1200 Nebelmaschine
Kabelgebundenes digitales Bedienfeld
RF-Funkfernbedienung
Netzkabel (UK/EU)

Inbetriebnahme

Stellen Sie das Gerät auf eine ebene Fläche.
Schrauben Sie den Tankdeckel ab und füllen Sie Nebelfluid ein. Stellen Sie sicher, dass der Schlauch bis zum Boden der Flasche reicht.
Öffnen Sie die Abdeckung des Wassertanks und füllen Sie Wasser oder destilliertes Wasser ein. Achten Sie darauf, die empfohlene Fülllinie nicht zu überschreiten.
Verbinden Sie das kabelgebundene Bedienfeld mit der Buchse "Remote Control" auf der Rückseite.
Falls DMX verwendet wird, schließen Sie das DMX-Signal an den DMX IN XLR-Anschluss an.
Schließen Sie das Netzkabel an und schalten Sie das Gerät ein.
Warten Sie 3-5 Minuten, bis das Gerät aufgeheizt ist.

Bedienung

Das LCD-Display am Bedienfeld zeigt den Status an (z. B. "Warming up" oder "Ready to fog"). Über das Menü können Sie manuelle Nebelausgabe, Intervalle, Dauer, Nebelmenge, Lüftergeschwindigkeit und DMX-Adressen einstellen.

DMX-Steuerung

Im DMX-Modus (d001-d512) wird das Gerät über zwei Kanäle gesteuert:

CH1: Lüftergeschwindigkeit (0-255, 0-100%)
CH2: Nebelausgabe (0-255, 0-100%)

RF-Fernbedienung

Die mitgelieferte RF-Fernbedienung ermöglicht die drahtlose Steuerung, sofern das kabelgebundene Bedienfeld angeschlossen ist:

A: Kontinuierlicher Nebel Stopp
B: Kontinuierlicher Nebel Start
Pfeil nach oben: Nebel erhöhen
Pfeil nach unten: Nebel verringern

Reinigung und Wartung

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch zur Reinigung des Gehäuses. Verwenden Sie keine starken Lösungsmittel. Reinigen Sie den Nebelmechanismus regelmäßig durch Betrieb mit destilliertem Wasser. Es wird zudem empfohlen, regelmäßig spezielles Nebelmaschinen-Reinigungsmittel (160.670UK) zu verwenden.

Sicherheitshinweise

Das Gerät muss geerdet sein.
Teile des Gehäuses können während des Betriebs heiß werden.
Nicht in Wasser oder Feuchtigkeit tauchen.
Bei verschütteten Flüssigkeiten sofort vom Netz trennen und trocknen lassen.
Keine vom Benutzer zu wartenden Teile im Inneren.

Praktische Hilfe

Typische Probleme

Kein Strom am Hauptgerät oder Controller

Netzspannung prüfen, IEC-Kabel auf festen Sitz prüfen, Sicherung im IEC-Anschluss und im Stecker prüfen.

Strom vorhanden, aber kein Nebel

Flüssigkeitsstand prüfen, Leitungen auf Blockaden prüfen, sicherstellen, dass die Ausgabe am Controller oder der Fernbedienung nicht auf Null steht, DMX-Kanal prüfen.

Nebel steigt nach oben

Sicherstellen, dass das richtige Nebelfluid verwendet wird und ausreichend Wasser im Reservoir ist (nicht überfüllt).

Vor der Verwendung

Gerät auf stabiler, rutschfester Oberfläche aufstellen.
Nebelfluid in den Tank füllen (Schlauch bis zum Boden).
Wassertank mit Wasser oder destilliertem Wasser füllen (nicht überfüllen).
Kabelgebundenes Bedienfeld anschließen.
Aufwärmzeit von 3-5 Minuten abwarten.

Technische Daten in der Praxis

Fluid capacity: 1,2 Liter Nebelfluid und 3 Liter Wasser.
DMX Channels: 2 Kanäle für Lüftergeschwindigkeit und Nebelausgabe.
Warm up time: 3-5 Minuten bis zur Betriebsbereitschaft.

Abbildungen und Diagramme

Rückseite: Zeigt Anschlüsse für Strom (IEC), DMX In/Out, Fernbedienung und den Ein-/Ausschalter.
Bedienfeld: Zeigt Tasten für FUNC, TIMER, UP, DOWN, START/STOP und MANUAL.

Modellkompatibilität

Verwenden Sie nur empfohlenes Nebelfluid (z.B. 160.644UK oder 160.583UK).
DMX-Steuerung erfordert 2 Kanäle.
