Bedienungsanleitung für AVSL 128.850UK 4K HDMI-Matrix 4x4
Schnellstartanleitung und Bedienungshilfe für die AVSL 128.850UK 4K HDMI-Matrix 4x4. Erfahren Sie, wie Sie Geräte anschließen, EDID-Einstellungen vornehmen und Audio extrahieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Inbetriebnahme

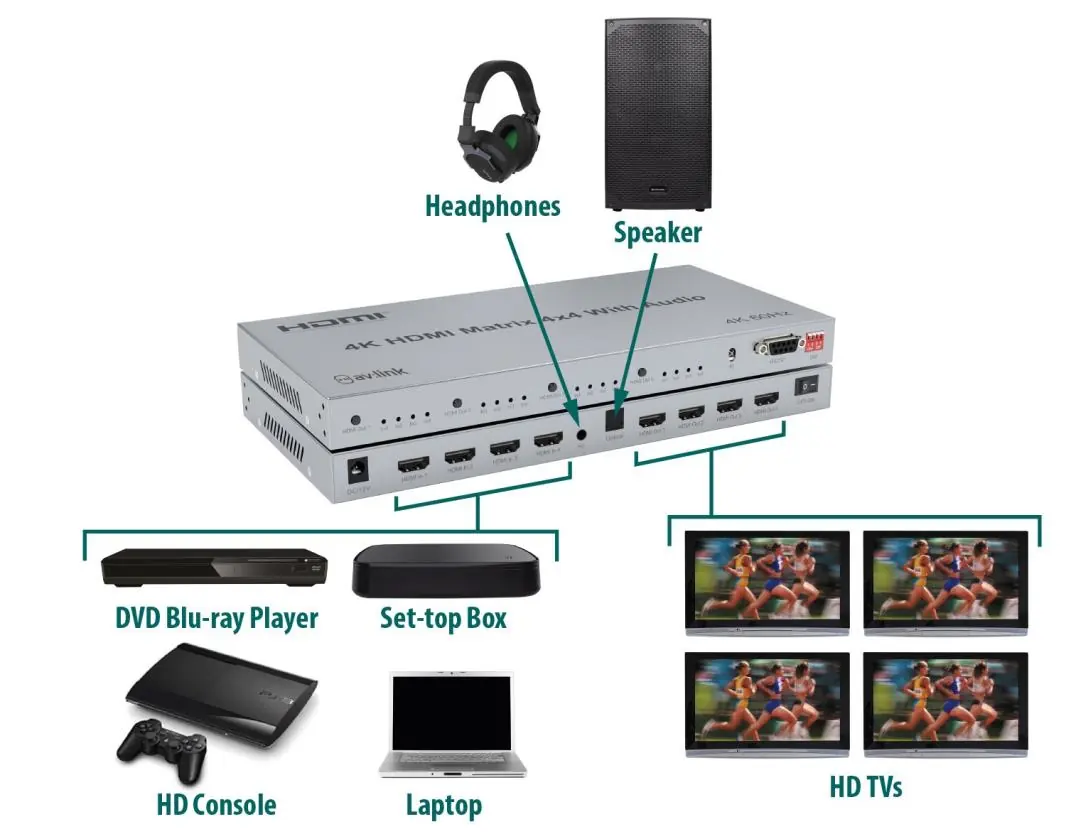

Die AVSL 128.850UK ist eine 4K HDMI-Matrix, die das Umschalten zwischen 4 HDMI-Quellen und 4 HDMI-Displays ermöglicht. Für eine optimale Leistung bei 4K-Auflösungen ist die Verwendung von 4K-zertifizierten HDMI-Kabeln zwingend erforderlich. Beachten Sie die Längenbeschränkungen der Kabel, um Signalverluste zu vermeiden. Audio-Extraktion über SPDIF oder 3,5-mm-Klinke ist ausschließlich für den HDMI-Ausgang 1 verfügbar.
Anschlussanleitung
Befolgen Sie diese Schritte für die Installation:
- Quellgeräte anschließen: Verbinden Sie bis zu 4 Quellgeräte mit den HDMI-Eingängen (7). Verwenden Sie Kabel bis zu 15 m für 4K@30Hz/FHD oder bis zu 5 m für 4K@60Hz.
- Anzeigegeräte anschließen: Verbinden Sie bis zu 4 Displays mit den HDMI-Ausgängen (10). Es gelten dieselben Kabellängenbeschränkungen wie bei den Eingängen.
- Stromversorgung: Schließen Sie das mitgelieferte 12V-Netzteil an den Stromanschluss (6) an und verbinden Sie es mit einer Steckdose.
- Audio-Extraktion: Um Audio von HDMI-Ausgang 1 an externe Lautsprecher oder Kopfhörer auszugeben, nutzen Sie den optischen SPDIF-Ausgang (9) oder den analogen 3,5-mm-Anschluss (8).
Bedienung
Die Umschaltung zwischen den Quellen erfolgt entweder über die Tasten an der Vorderseite des Geräts (1) oder über die mitgelieferte IR-Fernbedienung. Die aktuell gewählte Quelle wird durch die LED-Anzeigen (2) für jeden Ausgang signalisiert.
EDID-Management

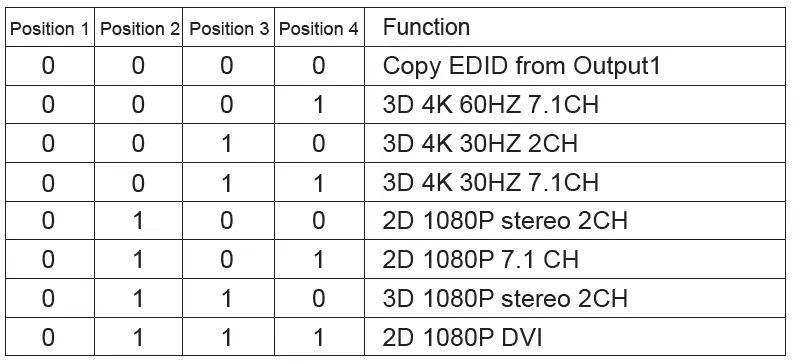

Über die EDID-Dip-Schalter (5) können Auflösung und Audioeinstellungen konfiguriert werden. Hinweis: Schalter nach oben = 0, Schalter nach unten = 1.
- 0000: Kopiere EDID von Ausgang 1
- 0001: 3D 4K 60Hz 7.1CH
- 0010: 3D 4K 30Hz 2CH
- 0011: 3D 4K 30Hz 7.1CH
- 0100: 2D 1080P Stereo 2CH
- 0101: 2D 1080P 7.1CH
- 0110: 3D 1080P Stereo 2CH
- 0111: 2D 1080P DVI
Technische Daten
- Videoauflösung: Bis zu 3840 x 2160 @ 60Hz
- HDCP-Version: 2.2
- Audioformate: DTS-HD, Dolby-trueHD, LPCM7.1, DTS, Dolby-AC3, DSD
- Bandbreite: 18Gbps
- Betriebstemperatur: -15°C bis +55°C
- Stromversorgung: Eingang 100-240V AC, Ausgang 12V/1A DC
Sicherheitshinweise
- Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie nur das mitgelieferte Netzteil.
- Versuchen Sie nicht, das Gerät zu öffnen oder zu reparieren, da dies zum Erlöschen der Garantie führt.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Praktische Hilfe
Typische Probleme
Kein Bild oder Signalverlust
Überprüfen Sie die Kabellänge. Bei 4K@30Hz/FHD maximal 15m, bei 4K@60Hz maximal 5m. Verwenden Sie 4K-zertifizierte Kabel.
Audio-Extraktion funktioniert nicht
Stellen Sie sicher, dass das Quellgerät an HDMI-Ausgang 1 angeschlossen ist, da nur dieser Ausgang Audio-Extraktion unterstützt.
Vor der Verwendung
- Verwenden Sie nur 4K-zertifizierte HDMI-Kabel für 4K-Auflösungen.
- Stellen Sie sicher, dass die Stromversorgung (12V) korrekt angeschlossen ist.
- Prüfen Sie die EDID-Dip-Schalter-Einstellungen für Ihre gewünschte Auflösung.
- Stellen Sie sicher, dass die Quellgeräte und Displays eingeschaltet sind.
Abbildungen und Diagramme
- Die Vorderseite enthält die HDMI-Ausgangswahltasten (1), LED-Anzeigen (2), IR-Sensor (3), RS232-Port (4) und EDID-Dip-Schalter (5).
- Die Rückseite enthält den Stromanschluss (6), HDMI-Eingänge (7), Audio-Ausgänge (8, 9), HDMI-Ausgänge (10) und den Netzschalter (11).
Modellkompatibilität
- Audio-Extraktion ist auf HDMI-Ausgang 1 beschränkt.
- Die maximale Kabellänge hängt von der Auflösung und Bildwiederholrate ab (5m bis 15m).
