Bedienungsanleitung für av:link 4K HDMI Matrix 4x2 (128.849UK)

Wichtige Informationen aus der Anleitung

Die av:link 4K HDMI Matrix 4x2 ermöglicht das Umschalten zwischen 4 HDMI-Quellgeräten und 2 Anzeigegeräten. Für eine optimale Signalqualität ist die Einhaltung der Kabellängen entscheidend: Verwenden Sie für 4K@30Hz oder FHD-Auflösungen maximal 15m Kabel pro Gerät. Für 4K@60Hz-Signale ist die Kabellänge auf 5m begrenzt. Verwenden Sie stets 4K-zertifizierte Kabel.

Produktbeschreibung

Das Gerät dient als Matrix-Umschalter für AV-Signale. Es unterstützt 4K-Auflösungen bis zu 3840 x 2160 bei 60Hz. Zusätzlich zur Videoübertragung bietet das Gerät Audio-Extraktion über optische SPDIF-Ausgänge oder 3,5mm-Klinkenanschlüsse, um den Ton an externe Soundsysteme oder Kopfhörer weiterzuleiten. Die Steuerung erfolgt über Tasten am Gerät oder die mitgelieferte IR-Fernbedienung.

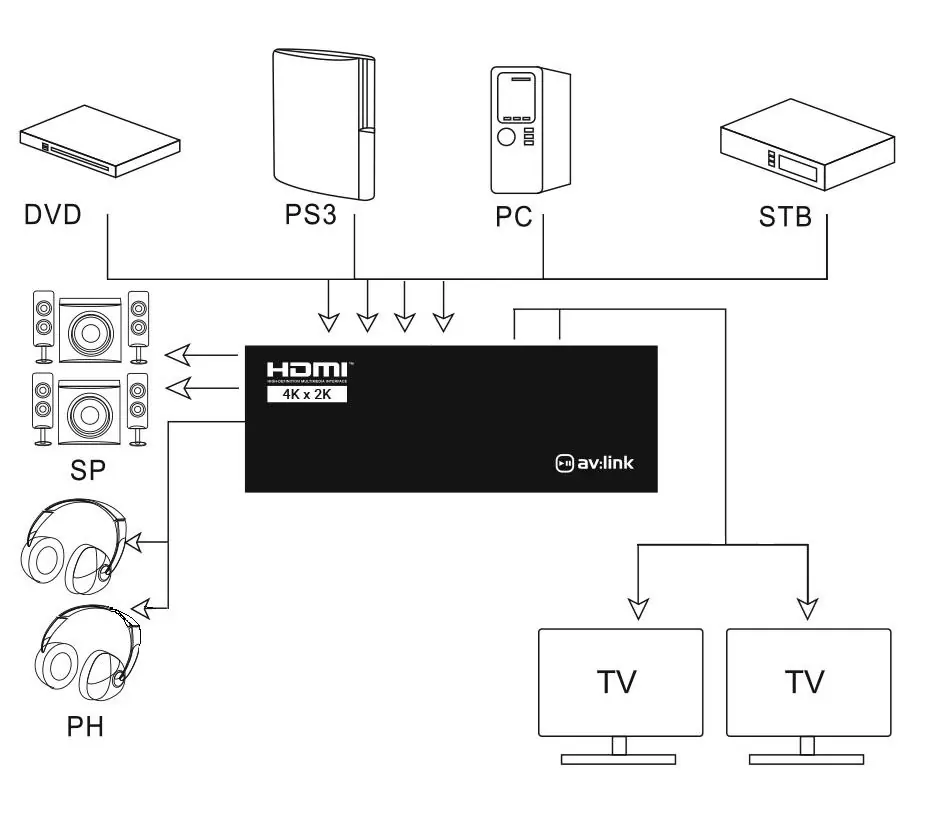

Anschluss und Installation

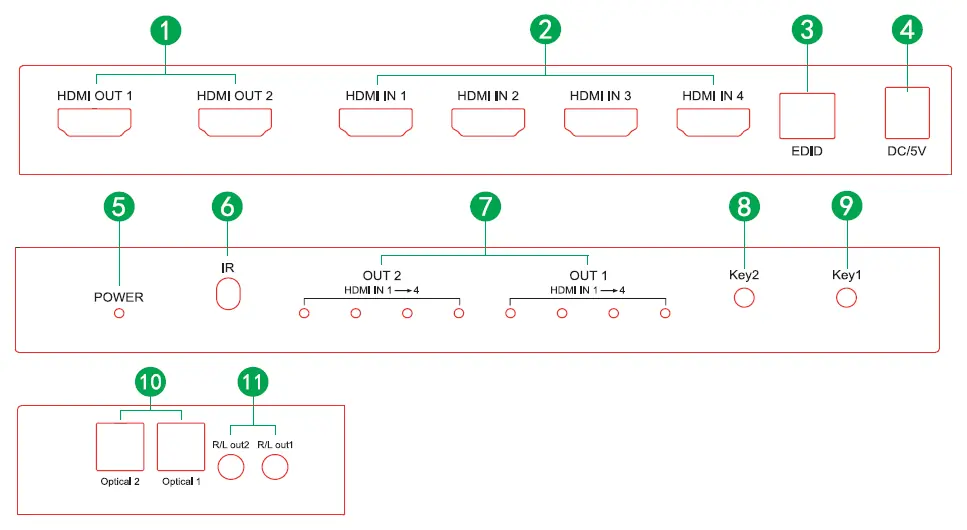

1. Verbinden Sie die Ausgänge Ihrer Quellgeräte (z.B. DVD-Player, PC, Spielekonsole) mit den HDMI-Eingängen (2) der Matrix.
2. Verbinden Sie die HDMI-Ausgänge (1) der Matrix mit Ihren Anzeigegeräten (z.B. TV, Projektor).
3. Für die Audioausgabe verbinden Sie bei Bedarf externe Lautsprecher oder Kopfhörer mit den optischen (10) oder analogen 3,5mm-Anschlüssen (11) an der Seite des Geräts.
4. Schließen Sie das mitgelieferte 5V-Netzteil an den Stromanschluss (4) an und verbinden Sie es mit einer Steckdose.

Bedienung

Die Auswahl der Eingangsquellen für die beiden Ausgänge erfolgt über die Tasten Key1 (9) und Key2 (8) an der Vorderseite des Geräts oder über die IR-Fernbedienung. Die LED-Anzeigen (7) signalisieren, welcher Eingang für welchen Ausgang aktiv ist.

EDID-Management

Das Gerät verfügt über EDID-Management-Schalter (3), um die Kompatibilität mit verschiedenen Anzeigegeräten zu optimieren. Die Schaltereinstellungen (nach oben = 0, nach unten = 1) bestimmen das EDID-Verhalten, wie z.B. das Kopieren des EDID von HDMI-Ausgang 1 oder 2, oder die Festlegung von Audio- und Videoformaten (z.B. 3D 1080P 2CH LPCM oder 3D 4k 5.1 CH).

Technische Daten

• Videoauflösung: Bis zu 3840 x 2160 @ 60Hz
• Audioformate: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
• Eingänge: 4x HDMI
• Ausgänge: 2x HDMI, 2x Optisch (Toslink), 2x 3.5mm Stereo
• Stromversorgung: 5V/1A DC
• Abmessungen: 99 x 70 x 27mm
• Gewicht: 300g

Sicherheitshinweise

• Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Bei Beschädigungen darf das Gerät nicht in Betrieb genommen werden.
• Versuchen Sie nicht, das Gerät zu öffnen oder zu reparieren, da dies zum Erlöschen der Garantie führt.
• Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
