Av Link 4K HDMI 2.0 Switch 128.842UK Bedienungsanleitung
Schnellstartanleitung und technisches Handbuch für den Av Link 4K HDMI 2.0 Switch (128.842UK). Erfahren Sie, wie Sie Geräte anschließen, die Auflösung optimieren und die Fernbedienung nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Av Link 4K HDMI 2.0 Switch ermöglicht den Anschluss von bis zu 4 HDMI-Quellen an ein einzelnes Display. Das Gerät unterstützt 4K-Auflösungen bei 60Hz. Um eine optimale Signalqualität und 4K-Auflösung zu gewährleisten, müssen zwingend 4K-zertifizierte HDMI-Kabel verwendet werden. Beachten Sie zudem die maximalen Kabellängen, um Signalverluste zu vermeiden.
Lieferumfang
- HDMI Switch 4x1
- IR-Fernbedienung
- 5V DC Netzteil
- Bedienungsanleitung

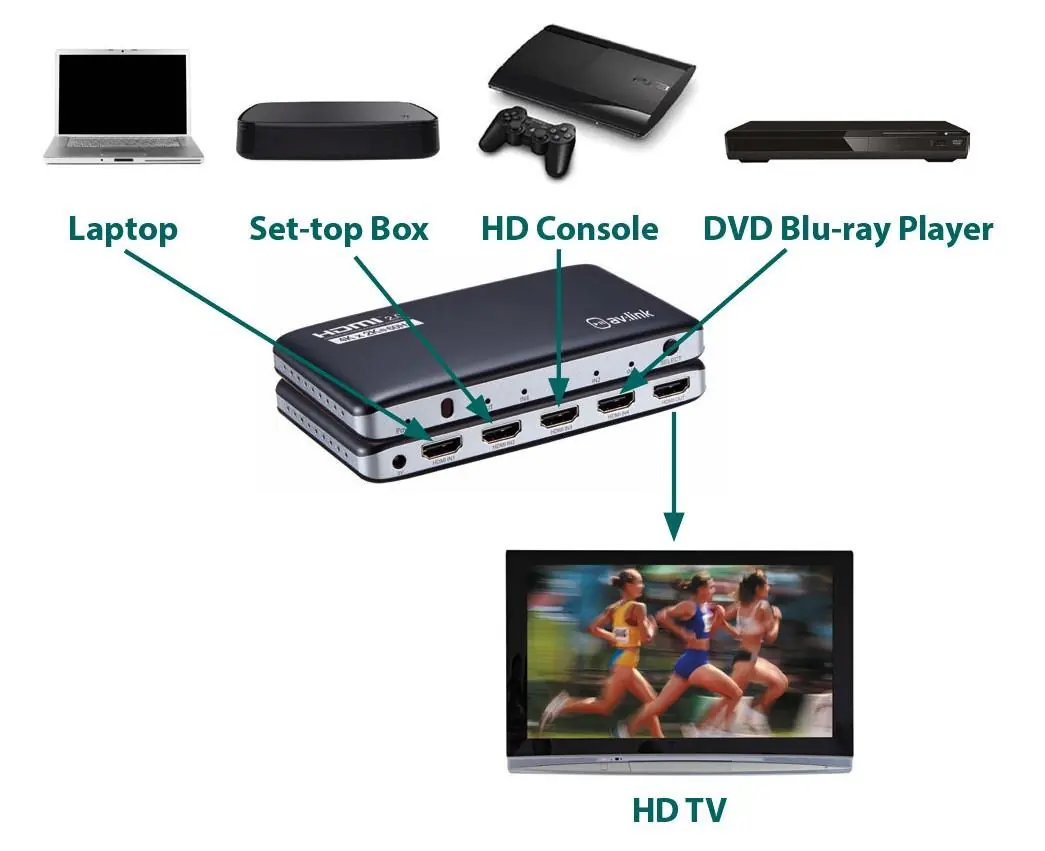

Anschlussanleitung
- Verbinden Sie ein HDMI-Kabel mit dem Ausgangsport (HDMI OUT) des Switches und dem Eingang Ihres Anzeigegeräts (z. B. TV).
- Schließen Sie Ihre Quellgeräte (Laptop, Konsole, Blu-ray-Player) an die Eingangsports (HDMI IN 1-4) an.
- Schließen Sie das mitgelieferte 5V-Netzteil an das Gerät an und schalten Sie es ein.
Bedienung
Die Umschaltung zwischen den angeschlossenen Quellen kann auf zwei Arten erfolgen:
- Manuell: Nutzen Sie die Taste "Select" an der Vorderseite des Geräts.
- Fernbedienung: Verwenden Sie die mitgelieferte IR-Fernbedienung.
Das Gerät verfügt über eine automatische Umschaltfunktion, die das zuletzt aktivierte Gerät erkennt und automatisch auf diesen Eingang schaltet. Die blauen LEDs an der Vorderseite zeigen an, welcher Eingang aktuell aktiv ist.
Technische Daten
- HDMI Version: 2.0b
- Videoformat: Bis zu 3840 x 2160 @ 60Hz
- Audioformate: DTS-HD, Dolby-trueHD, DTS, Dolby-AC3, DSD
- Maximale Bandbreite: 600 MHz
- Maximale Kabellänge: 16m bei 4K@30Hz/FHD; 8m bei 4K@60Hz
- Stromversorgung: 5V/1A Netzteil
- Abmessungen: 136 x 80 x 22 mm
Sicherheitshinweise
- Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie nur das mitgelieferte Netzteil.
- Versuchen Sie nicht, das Gerät zu öffnen oder zu reparieren, da dies zum Erlöschen der Garantie führt.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Praktische Hilfe
Typische Probleme
Kein Bild oder Bildstörungen bei 4K-Auflösung
Stellen Sie sicher, dass Sie 4K-zertifizierte HDMI-Kabel verwenden und die maximale Kabellänge von 8m bei 4K@60Hz nicht überschreiten.
Gerät schaltet nicht automatisch um
Die automatische Umschaltung reagiert auf das zuletzt aktivierte Gerät. Stellen Sie sicher, dass das Quellgerät eingeschaltet ist.
Vor der Verwendung
- Prüfen Sie, ob alle verwendeten HDMI-Kabel 4K-zertifiziert sind.
- Stellen Sie sicher, dass das 5V-Netzteil korrekt angeschlossen ist.
- Entfernen Sie die Isolierfolie aus der Fernbedienung (falls vorhanden).
- Prüfen Sie, ob die Quellgeräte eingeschaltet sind.
Technische Daten in der Praxis
- Maximale Kabellänge
- Begrenzt auf 8m bei 4K@60Hz und 16m bei 4K@30Hz/FHD für stabile Signalübertragung.
Abbildungen und Diagramme
- Die Rückseite zeigt den 5V-Stromanschluss, 4 HDMI-Eingänge (IN1-IN4) und 1 HDMI-Ausgang (OUT).
- Die Vorderseite zeigt die Status-LEDs für die Eingänge und den 'Select'-Knopf zur manuellen Umschaltung.
Modellkompatibilität
- Kompatibel mit 4K-Digital-TV-Boxen und Konsolen.
- Unterstützt gängige Audioformate wie DTS-HD und Dolby-trueHD.
