Bedienungsanleitung für AVSL 8K HDMI-Splitter 1x8 (128.863UK)
Erfahren Sie, wie Sie den AVSL 8K HDMI-Splitter 1x8 (128.863UK) anschließen und konfigurieren. Diese Anleitung enthält Details zur EDID-Konfiguration, Verkabelung und technischen Spezifikationen für eine optimale 8K-Übertragung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AVSL 8K HDMI-Splitter 1x8 ermöglicht es, ein einzelnes HDMI-Quellsignal gleichzeitig auf bis zu acht Displays auszugeben. Das Gerät unterstützt Auflösungen bis zu 7680 x 4320 bei 60Hz. Für eine optimale Leistung ist die Verwendung von 8K-zertifizierten HDMI-Kabeln zwingend erforderlich. Die maximale kombinierte Kabellänge für 8K@60Hz beträgt 10 Meter (maximal 5 Meter Eingang und 5 Meter Ausgang).
Lieferumfang
- 8K HDMI-Splitter 1x8
- 5V DC Netzteil
- Bedienungsanleitung
- 4 selbstklebende Gummifüße
Technische Daten
- Auflösung: Bis zu 7680 x 4320 bei 60Hz
- Farbtiefe: 8/10/12-bit Deep Colour
- Audioformate: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
- Anschlüsse: 1x HDMI Eingang, 8x HDMI Ausgänge, RS232 (nur für Firmware-Updates), 3,5mm IR-Erweiterungsbuchse
- Stromversorgung: Eingang 100-240V AC, Ausgang 5V/2A DC
- Abmessungen: 310 x 90 x 24 mm
- Gewicht: 864 g
Anschlussanleitung
- Verbinden Sie den Ausgang Ihres Quellgeräts mit dem Eingang des Splitters mittels eines 8K-zertifizierten HDMI-Kabels.
- Verbinden Sie die Ausgänge des Splitters mit den Eingängen Ihrer Anzeigegeräte.
- Stellen Sie die EDID-Dip-Schalter an der Rückseite entsprechend Ihrer gewünschten Auflösung und Audioausgabe ein.
- Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
- Die blauen LEDs an der Vorderseite leuchten auf, sobald Quelle und Displays korrekt verbunden und eingeschaltet sind.
EDID-Einstellungen
Die EDID-Dip-Schalter ermöglichen die präzise Auswahl von Video- und Audioformaten. Hinweis: Schalter 1 ist nur für den Upgrade-Modus vorgesehen. 0 = Schalter oben, 1 = Schalter unten.
- 000: Kopiere EDID von Ausgang 1
- 001: Abwärtskompatibilität (Ausgänge 1-2)
- 010: 4K/60Hz 2-Kanal
- 011: 1080p 3D 2-Kanal
- 100: 8K/60Hz 7.1-Kanal
- 101: 4K/30Hz 2-Kanal
- 110: 1080p 2D 2-Kanal
- 111: 1080p 2D 7.1-Kanal
Sicherheitshinweise
- Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Verwenden Sie ausschließlich das mitgelieferte Netzteil.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
Praktische Hilfe
Typische Probleme
Kein Bild auf den Displays
Prüfen Sie, ob 8K-zertifizierte HDMI-Kabel verwendet werden und ob die maximale Kabellänge von 10m (5m Eingang/5m Ausgang) eingehalten wurde.
Falsche Auflösung oder Audioformat
Überprüfen Sie die Einstellung der EDID-Dip-Schalter an der Rückseite des Geräts gemäß der Tabelle in der Anleitung.
LEDs leuchten nicht
Stellen Sie sicher, dass das 5V-Netzteil korrekt angeschlossen und die Steckdose eingeschaltet ist.
Vor der Verwendung
- Verwenden Sie nur 8K-zertifizierte HDMI-Kabel.
- Stellen Sie sicher, dass die Gesamtkabellänge 10m bei 8K-Auflösung nicht überschreitet.
- Stellen Sie die EDID-Schalter vor dem Einschalten ein.
- Prüfen Sie, ob das mitgelieferte 5V-Netzteil verwendet wird.
Abbildungen und Diagramme

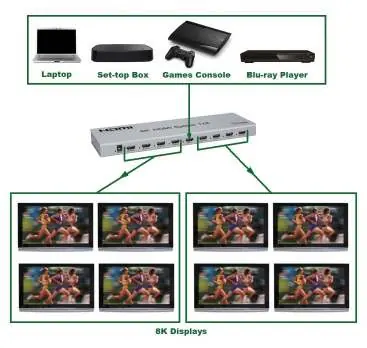

- Das Anwendungsdiagramm zeigt die Verbindung von einer HDMI-Quelle (z.B. Laptop, Konsole) zum Splitter und die Verteilung auf bis zu 8 Displays.
- Die EDID-Tabelle zeigt die Schalterstellungen (0 für oben, 1 dla unten) für verschiedene Auflösungs- und Audio-Konfigurationen.
Modellkompatibilität
- Unterstützt DTS-HD, Dolby True, DTS, Dolby-AC3 und DSD Audioformate.
- Kompatibel mit HDMI-Repeatern und IR-Remote-Extender-Kits (nicht im Lieferumfang enthalten).
