Bedienungsanleitung für av link 128.841UK 4K HDMI 2.0 Switch

Wichtige Informationen aus der Anleitung

Der av link 128.841UK ist ein 4K HDMI 2.0 Switch, der es ermöglicht, bis zu drei HDMI-Quellen an ein einzelnes Anzeigegerät anzuschließen. Das Gerät unterstützt Auflösungen bis zu 3840 x 2160 bei 60Hz. Die Umschaltung erfolgt entweder über die mitgelieferte Infrarot-Fernbedienung oder über die Taste am Gerät selbst. Für eine optimale Signalübertragung sind vergoldete Anschlüsse vorhanden.

Anschlussanleitung

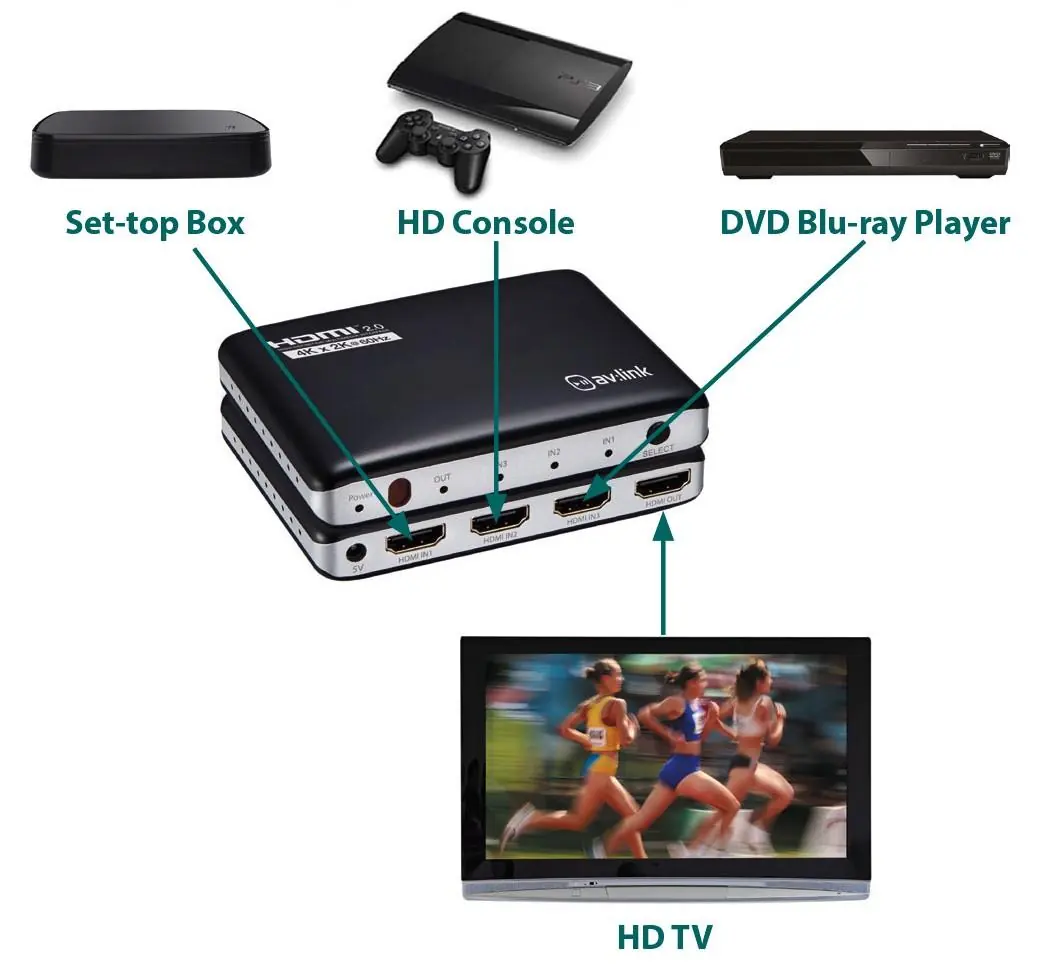

1. Verbinden Sie ein HDMI-Kabel mit dem Ausgang (HDMI OUT) des Switches und dem Eingang Ihres Anzeigegeräts (z. B. TV). Hinweis: Verwenden Sie für 4K-Auflösungen immer 4K-zertifizierte HDMI-Kabel.
2. Verbinden Sie bis zu drei Quellgeräte (z. B. Set-top Box, Konsole, Blu-ray Player) mit den Eingängen (HDMI IN 1-3) des Switches.
3. Schließen Sie das mitgelieferte 5V-Netzteil an den Switch an und verbinden Sie es mit dem Stromnetz.
4. Schalten Sie die Quellgeräte ein. Der Switch verfügt über eine automatische Auswahlfunktion, die das zuletzt aktivierte Gerät erkennt.

Bedienung

Die Auswahl der aktiven Eingangsquelle kann manuell über die Taste SELECT an der Vorderseite des Geräts oder über die mitgelieferte Fernbedienung erfolgen. Blaue LEDs an der Vorderseite zeigen an, welcher Eingang aktuell aktiv ist.

Technische Daten

• HDMI-Version: 2.0b
• Videoformat: Bis zu 3840 x 2160 @ 60Hz
• Bandbreite: 600 MHz
• Stromversorgung: 5V DC / 1A
• Maximale Kabellänge (4K @ 30Hz / FHD): 16m kombiniert
• Maximale Kabellänge (4K @ 60Hz): 8m kombiniert
• Betriebstemperatur: -15°C bis +55°C

Sicherheitshinweise

• Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
• Verwenden Sie nur das vom Hersteller mitgelieferte Netzteil.
• Bei längerer Nichtbenutzung sollte das Netzteil vom Stromnetz getrennt werden.
• Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
