Bedienungsanleitung für av-link 128.820UK Mini HDMI-Switch
Schnellstartanleitung und Bedienungshinweise für den av-link 128.820UK Mini HDMI-Switch 3x1. Erfahren Sie, wie Sie Geräte anschließen, die automatische Umschaltfunktion nutzen und die technischen Spezifikationen einhalten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der av-link 128.820UK ist ein kompakter 3x1 HDMI-Switch, der es ermöglicht, bis zu drei HDMI-Quellgeräte an ein einzelnes Anzeigegerät anzuschließen. Das Gerät verfügt über eine automatische Umschaltfunktion, die das zuletzt aktivierte Gerät erkennt, sowie eine manuelle Steuerung per Fernbedienung oder Taste am Gerät. Beachten Sie unbedingt die maximalen Kabellängen für eine stabile Signalübertragung.
Lieferumfang
- HDMI-Switch 3x1
- IR-Fernbedienung
Anschluss und Installation
Befolgen Sie diese Schritte, um den Switch korrekt in Ihr System zu integrieren:
- Verbinden Sie ein HDMI-Kabel mit dem Ausgang (Output) an der Seite des Geräts und dem anderen Ende mit Ihrem Anzeigegerät (z. B. Fernseher). Die maximale Kabellänge beträgt hier 25 Meter.
- Verbinden Sie bis zu drei HDMI-Quellgeräte mit den Eingangsports (Input 1, 2, 3) des Switches. Die maximale Kabellänge für diese Verbindungen beträgt 15 Meter.
Bedienung
Der Switch bietet zwei Möglichkeiten zur Auswahl der Eingangsquelle:
- Fernbedienung: Nutzen Sie die mitgelieferte IR-Fernbedienung zur Auswahl des gewünschten Eingangs.
- Manuelle Taste: Drücken Sie die Taste "Select" an der Vorderseite des Geräts, um zwischen den Eingängen zu wechseln.
- Automatische Auswahl: Wenn Geräte eingeschaltet werden, erkennt der Switch das zuletzt aktivierte Gerät automatisch.
Die grünen LEDs (L1, L2, L3) an der Vorderseite zeigen jederzeit an, welcher Eingang aktuell aktiv ist.
Technische Daten
- HDMI-Version: 1.4a
- Videoformate: 4K, bis zu 1080p bei 60Hz, 3D, 8-Bit Deep Colour
- Audioformate: DTS-HD, Dolby-trueHD, DTS, Dolby-AC3, DSD
- Bandbreite: 340 MHz
- Datenrate: 3.4 Gbps
- Betriebstemperatur: -15 bis +55°C
- Abmessungen: 77 x 56 x 15 mm
- Gewicht: 40 g
Sicherheitshinweise
- Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Setzen Sie das Gerät keiner übermäßigen Krafteinwirkung aus.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
Praktische Hilfe
Typische Probleme
Kein Bild oder Signalverlust
Überprüfen Sie, ob die HDMI-Kabel fest sitzen. Stellen Sie sicher, dass die Kabellängen die Grenzwerte nicht überschreiten (max. 25m am Ausgang, max. 15m an den Eingängen).
Gerät schaltet nicht automatisch um
Stellen Sie sicher, dass das Quellgerät eingeschaltet ist. Die automatische Funktion reagiert auf das zuletzt aktivierte Signal.
Vor der Verwendung
- Stellen Sie sicher, dass alle HDMI-Kabel die erforderliche Länge nicht überschreiten.
- Schalten Sie das Anzeigegerät und die Quellgeräte vor dem Anschließen aus.
- Prüfen Sie, ob die Fernbedienung einsatzbereit ist.
- Stellen Sie sicher, dass der Aufstellungsort trocken ist.
Technische Daten in der Praxis
- 340 MHz Bandbreite
- Ausreichend für die Übertragung von hochauflösenden Video- und Audiosignalen.
- 150mA Arbeitsstrom
- Sehr geringer Stromverbrauch, meist über das HDMI-Signal gespeist.
Abbildungen und Diagramme

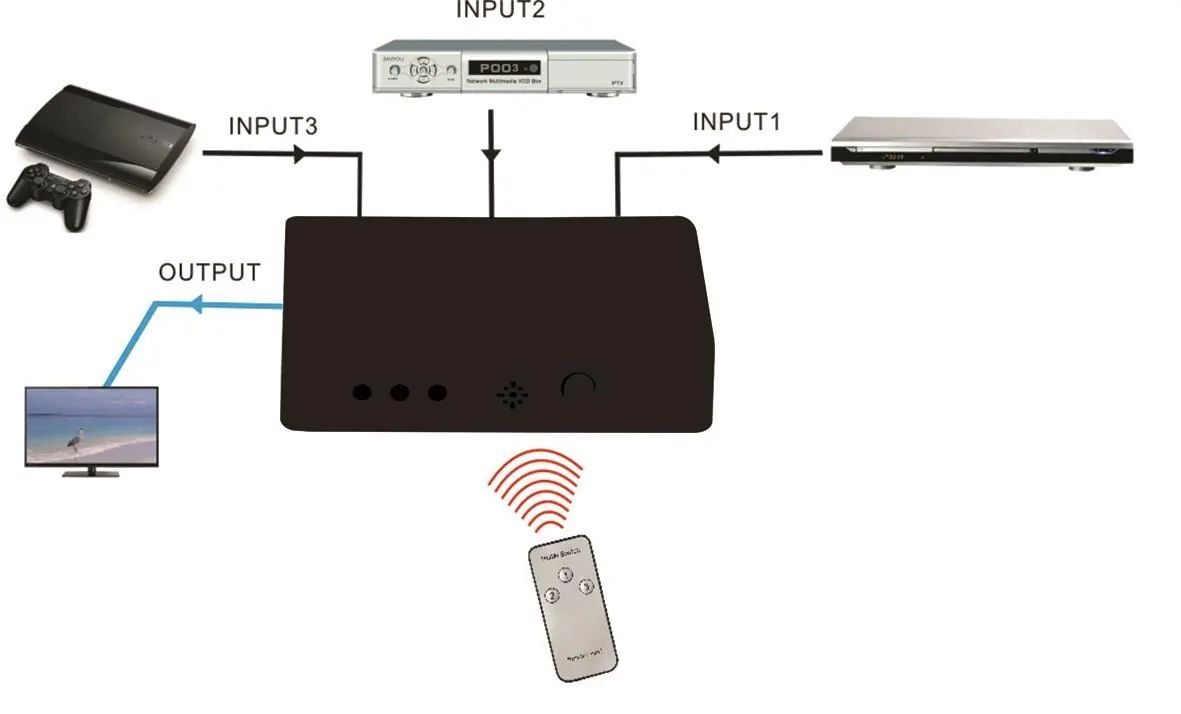

- Das Anschlussdiagramm zeigt die Verbindung der drei Eingangsgeräte (z.B. Spielekonsole, Media-Box, DVD-Player) mit dem Switch und den Ausgang zum Fernseher.
- Die Frontansicht verdeutlicht die Position der Eingangsports, der Status-LEDs und der Auswahltaste.
Modellkompatibilität
- Unterstützt 4K-Auflösung.
- Kompatibel mit DTS-HD und Dolby-trueHD Audioformaten.
