Bedienungsanleitung für 4K HDMI Multi-Viewer 4x1 Av Link...
Schnellstartanleitung und Bedienungshilfe für den 4K HDMI Multi-Viewer 4x1 Av Link 128.855UK. Erfahren Sie, wie Sie bis zu 4 HDMI-Quellen anschließen, Anzeigemodi wechseln und das Gerät optimal konfigurieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Av Link 128.855UK ist ein 4K HDMI Multi-Viewer, der bis zu 4 HDMI-Signale auf einem einzigen Ausgang anzeigt. Für eine optimale Leistung bei 4K-Auflösung müssen zwingend 4K-zertifizierte HDMI-Kabel verwendet werden. Die maximale Kabellänge für 4K/30Hz oder FHD beträgt 10 Meter pro Gerät. Das Gerät verfügt über 7 verschiedene Anzeigemodi, die über die Tasten am Gerät oder die mitgelieferte Fernbedienung gesteuert werden können.
Lieferumfang
- 4K HDMI Multi-Viewer
- IR-Fernbedienung
- RS232-Kabel
- UK-Netzteil
- 4 selbstklebende Gummifüße
- Bedienungsanleitung
Technische Daten
- Max. Auflösung: 3840 x 2160 bei 30Hz
- Audioformat: LPCM2.0
- Eingänge: 4x HDMI, DC 5V/1A
- Ausgänge: HDMI, RS232
- Max. Bandbreite: 340 MHz
- Betriebstemperatur: -10°C bis +45°C
- Abmessungen: 121 x 102 x 19 mm
- Gewicht: 220 g
Anschlussanleitung
- Verbinden Sie die Ausgänge von bis zu 4 Quellgeräten mit den HDMI-Eingängen des Multi-Viewers.
- Verbinden Sie den HDMI-Ausgang des Multi-Viewers mit dem Eingang Ihres Anzeigegeräts (Monitor, TV, Projektor).
- Schließen Sie das mitgelieferte Netzteil an den DC-Stromeingang an und verbinden Sie es mit einer Steckdose.
- Blaue LEDs neben den HDMI-Anschlüssen zeigen an, wenn ein Signal erkannt wird.
Bedienung und Fernbedienung
Die Moduswahl und Audioeinstellungen können direkt am Gerät oder über die Fernbedienung vorgenommen werden. Wenn weniger als 4 Eingänge belegt sind, stehen entsprechend weniger Anzeigeoptionen zur Verfügung.
Funktionen der Fernbedienung
- Vier-Bildschirm-Modus: Zeigt alle 4 Quellen gleichzeitig an.
- Audio-Auswahl: Wechselt die Audioquelle zwischen den angeschlossenen Geräten.
- Modus-Auswahl: Wechselt zwischen den 7 verfügbaren Anzeigemodi.
- Einzelbild-Auswahl: Wählt gezielt eine der 4 Quellen aus.
- Auflösungswahl: Anpassung der Auflösungseinstellungen.
Sicherheitshinweise
- Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie nur das vom Hersteller mitgelieferte Netzteil.
- Bei Beschädigungen darf das Gerät nicht verwendet werden.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Praktische Hilfe
Typische Probleme
Kein 4K-Bild oder Bildstörungen
Stellen Sie sicher, dass 4K-zertifizierte HDMI-Kabel verwendet werden und die Kabellänge 10m nicht überschreitet.
Gerät reagiert nicht auf Fernbedienung
Prüfen Sie, ob die Batterien (2x AAA) korrekt eingelegt sind und ob freie Sicht zum IR-Sensor besteht.
Vor der Verwendung
- 4K-zertifizierte HDMI-Kabel bereitlegen.
- Batterien (2x AAA) für die Fernbedienung einlegen.
- Stromversorgung (DC 5V/1A) sicherstellen.
- Anzeigegerät auf den korrekten HDMI-Eingang einstellen.
Technische Daten in der Praxis
- Max. Auflösung
- Unterstützt bis zu 3840 x 2160 bei 30Hz.
Abbildungen und Diagramme

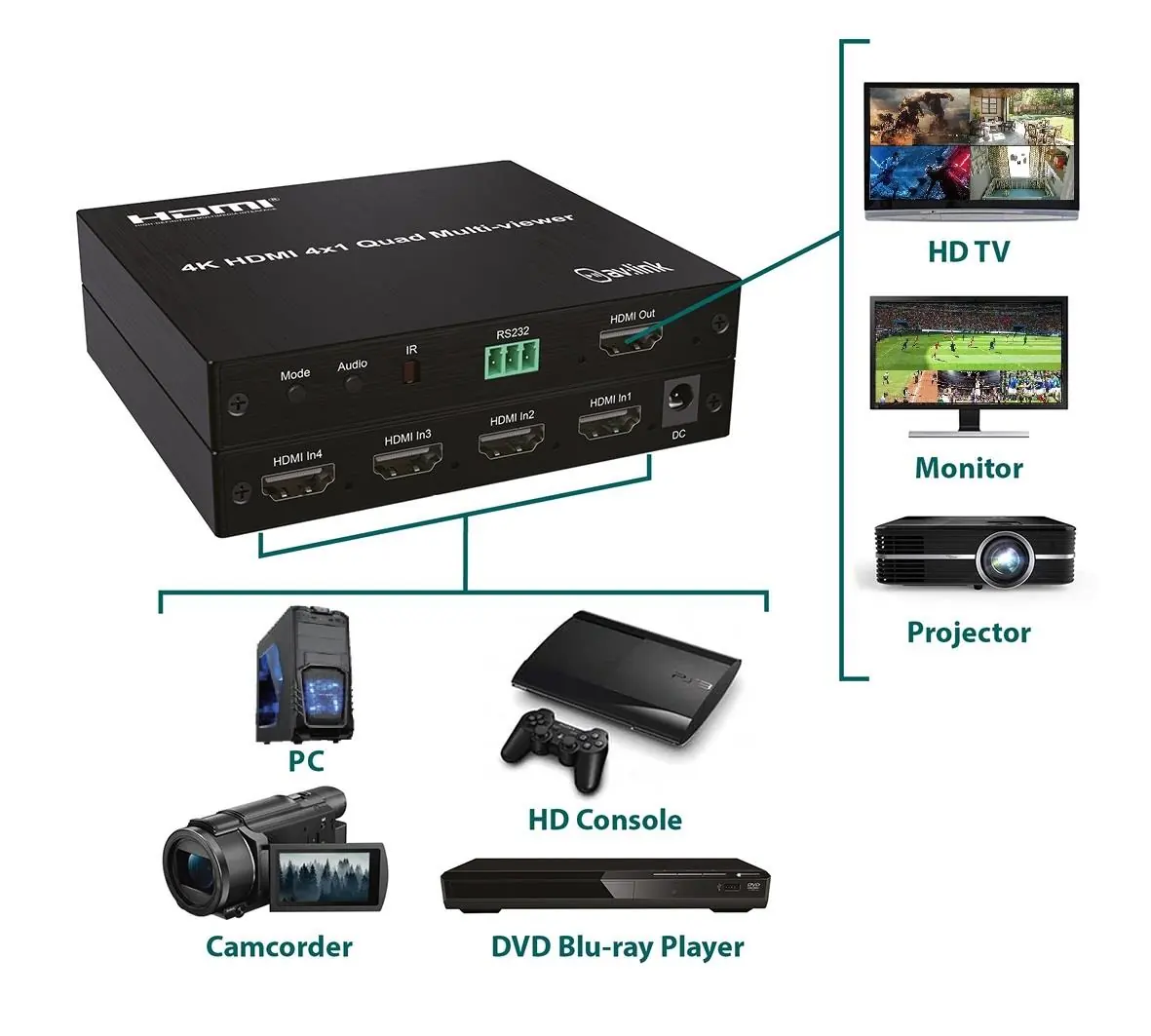

- Anschlüsse 1-4: HDMI-Eingänge für Quellgeräte.
- Anschluss 7: HDMI-Ausgang zum Anzeigegerät.
- Anschluss 2: DC 5V Stromeingang.
Modellkompatibilität
- Unterstützt bis zu 4 HDMI-Quellen.
- Audioformat: LPCM2.0.
- Geeignet für CCTV, Gaming und Hospitality-Anwendungen.
