Bedienungsanleitung HDMI-auf-SCART-Konverter AVSL 122.417UK
Schnelle Hilfe und Bedienungsanleitung für den AVSL 122.417UK HDMI-auf-SCART-Konverter. Erfahren Sie, wie Sie Geräte anschließen, Fehler beheben und die technischen Spezifikationen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser HDMI-auf-SCART-Konverter ermöglicht den Anschluss moderner HDMI-Geräte (wie Laptops, Blu-Ray-Player oder Spielekonsolen) an ältere Fernseher oder Displays mit SCART-Schnittstelle. Das Gerät ist USB-betrieben und unterstützt Auflösungen bis zu 1080p bei 60Hz.
Lieferumfang
- HDMI-auf-SCART-Konverter
- USB-Stromkabel (5V, 1A)
- Bedienungsanleitung
Anschluss und Inbetriebnahme
- Verbinden Sie das HDMI-Kabel (max. 7m) mit dem Eingang des Konverters und dem Ausgang Ihres Quellgeräts.
- Verbinden Sie das SCART-Kabel (max. 8m) mit dem Ausgang des Konverters und dem Eingang Ihres Anzeigegeräts.
- Schließen Sie das mitgelieferte USB-Stromkabel an den Konverter und ein kompatibles 1A-Netzteil an.
- Schalten Sie die Stromversorgung ein. Die rote Power-LED sollte leuchten.
- Stellen Sie den Region-Schalter am Gerät entsprechend ein: PAL für UK/EU oder NTSC für US-Inhalte.
Technische Daten
- Eingang: HDMI (bis 1080p @ 60Hz)
- Ausgang: SCART (PAL/NTSC)
- Bandbreite: 300MHz
- Datenrate: 10.2Gbps
- Stromversorgung: DC 5V, 1A
- Betriebstemperatur: -10° bis 55°C
- Abmessungen: 88.5 x 57.5 x 25mm
- Gewicht: 60g
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie bitte folgende Punkte:
- Power-LED leuchtet nicht: Stellen Sie sicher, dass das USB-Kabel korrekt angeschlossen ist und ein geeignetes 1A-Netzteil verwendet wird.
- Kein Ton oder schlechter Ton: Prüfen Sie, ob HDMI- und SCART-Kabel fest sitzen und ob die Lautstärke am Anzeigegerät nicht stummgeschaltet ist.
- Kein Bild oder schlechtes Bild: Stellen Sie sicher, dass das Quellgerät eingeschaltet ist, die Kabel in gutem Zustand sind und die Auflösung des Anzeigegeräts mit der des Konverters kompatibel ist.
Sicherheitshinweise
- Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Vermeiden Sie übermäßige Krafteinwirkung.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies zum Erlöschen der Garantie führt.
Praktische Hilfe
Typische Probleme
Power-LED leuchtet nicht
USB-Stromkabel prüfen, sicherstellen, dass ein 1A-Netzteil verwendet wird und dieses eingeschaltet ist.
Kein Ton oder schlechter Ton
HDMI- und SCART-Kabel auf festen Sitz prüfen, Kabelqualität kontrollieren, Lautstärke am Anzeigegerät prüfen.
Kein Bild oder schlechtes Bild
Quellgerät einschalten, SCART-Kabel prüfen, Auflösung des Anzeigegeräts anpassen.
Vor der Verwendung
- HDMI-Kabel (max. 7m) bereitstellen
- SCART-Kabel (max. 8m) bereitstellen
- USB-Netzteil (5V, 1A) bereitstellen
- Region-Schalter (PAL/NTSC) prüfen
Technische Daten in der Praxis
- Max. Kabellänge HDMI
- Maximal 7 Meter für stabile Signalübertragung.
- Max. Kabellänge SCART
- Maximal 8 Meter für stabile Signalübertragung.
- Stromversorgung
- Benötigt DC 5V, 1A über USB.
Abbildungen und Diagramme

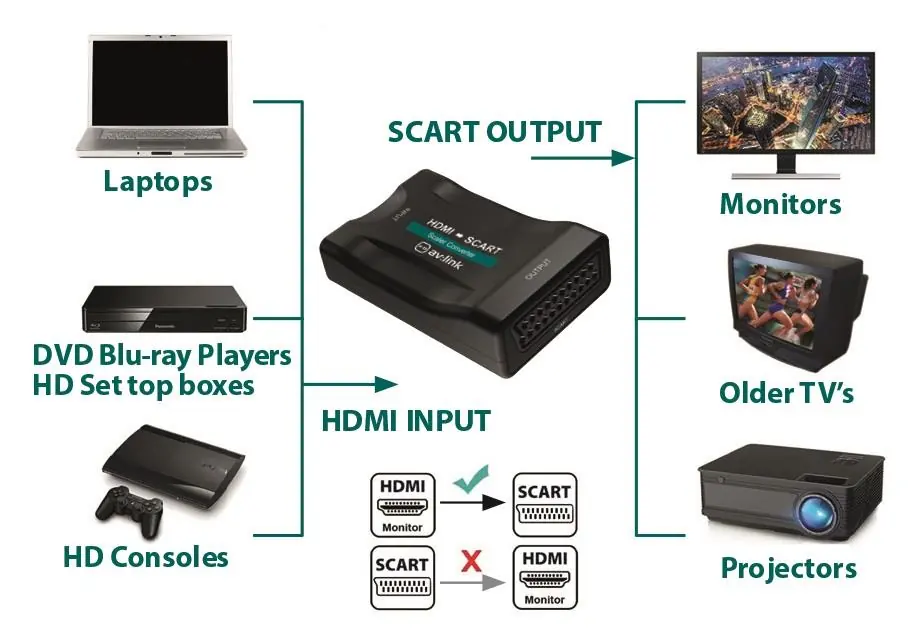

- Anschlussdiagramm zeigt die Verbindung von HDMI-Quellen (Laptop, Konsole) zum Konverter und weiter zum SCART-Display.

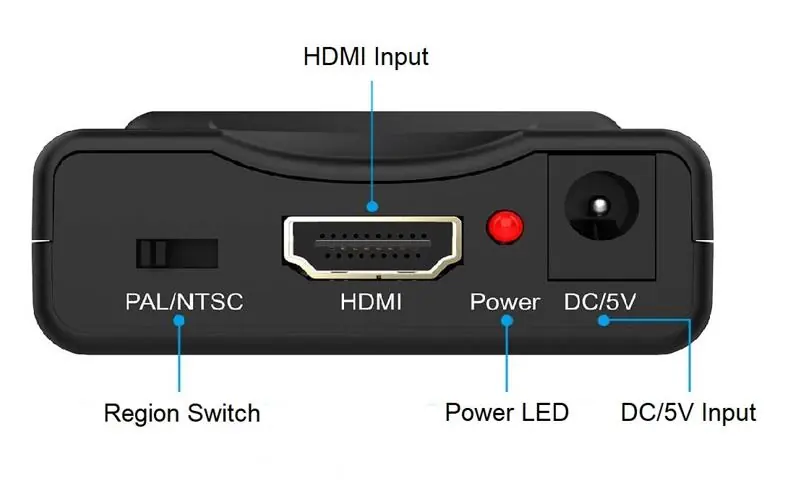

- Rückseite zeigt die Position des Region-Schalters, HDMI-Eingangs, der Power-LED und des DC-Eingangs.
Modellkompatibilität
- Nur HDMI zu SCART (nicht umgekehrt).
- PAL für UK/EU, NTSC für US-Inhalte.
