8K HDMI-Splitter 1x4 av:link 128.862UK - Bedienungsanleitung
Erfahren Sie, wie Sie den 8K HDMI-Splitter 1x4 (128.862UK) von av:link anschließen und konfigurieren. Diese Anleitung enthält Details zur EDID-Einstellung, technischen Spezifikationen und Sicherheitshinweisen für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Inbetriebnahme
Der av:link 8K HDMI-Splitter 1x4 ermöglicht es, ein einzelnes HDMI-Quellsignal (z. B. Laptop, Spielekonsole, Blu-ray-Player) gleichzeitig auf bis zu vier Displays auszugeben. Für eine optimale 8K-Auflösung bei 60Hz ist die Verwendung von 8K-zertifizierten HDMI-Kabeln zwingend erforderlich. Die maximale Gesamtkabellänge für 8K@60Hz beträgt 10 Meter (maximal 5 Meter Eingang und 5 Meter Ausgang).
Anschlussanleitung
Befolgen Sie diese Schritte für eine korrekte Installation:
- Verbinden Sie den Ausgang Ihres Quellgeräts mit dem HDMI-Eingang des Splitters.
- Verbinden Sie die HDMI-Ausgänge des Splitters mit den Eingängen Ihrer Anzeigegeräte.
- Stellen Sie die EDID-Dip-Schalter auf der Rückseite gemäß der gewünschten Auflösung und Audioausgabe ein (siehe EDID-Tabelle).
- Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
- Schalten Sie die Geräte ein. Blaue LEDs auf der Vorderseite leuchten auf, wenn Quelle und Displays korrekt verbunden und eingeschaltet sind.
EDID-Konfiguration
Der Splitter verfügt über einen 8-Modus-EDID-Schalter, um die Video- und Audioformate präzise auszuwählen. Die Schalter befinden sich auf der Rückseite des Geräts. Beachten Sie, dass Schalter 1 für den Upgrade-Modus reserviert ist. Die Einstellungen (0 = Schalter oben, 1 = Schalter unten) bestimmen die Kompatibilität und Auflösung, z. B. 8K/60Hz 7.1ch oder 1080p 3D 2ch.
Technische Daten
- Auflösung: Bis zu 7680 x 4320 @ 60Hz
- Audioformate: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
- Anschlüsse: 1x HDMI Eingang, 4x HDMI Ausgänge, RS232 (nur für Firmware-Updates), 3,5mm IR-Erweiterungsbuchse
- Stromversorgung: Eingang 100-240V AC, Ausgang 5V/2A DC
- Betriebstemperatur: -15°C bis +55°C
- Abmessungen: 211 x 78 x 27 mm
- Gewicht: 504g
Sicherheitshinweise
- Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Netzteil.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
Praktische Hilfe
Typische Probleme
Kein Bild oder Signalverlust
Prüfen Sie, ob 8K-zertifizierte HDMI-Kabel verwendet werden. Stellen Sie sicher, dass die Gesamtkabellänge 10m bei 8K@60Hz nicht überschreitet (max. 5m Eingang / 5m Ausgang).
Falsche Auflösung oder Audioformat
Überprüfen Sie die Einstellung der EDID-Dip-Schalter auf der Rückseite des Geräts und passen Sie diese gemäß der EDID-Tabelle an Ihre Anforderungen an.
Vor der Verwendung
- HDMI-Quelle und Displays ausschalten.
- 8K-zertifizierte HDMI-Kabel bereitlegen.
- EDID-Dip-Schalter gemäß gewünschter Auflösung und Audioformat einstellen.
- Netzteil an eine Steckdose anschließen.
- Gerät einschalten und blaue LED-Anzeigen prüfen.
Technische Daten in der Praxis
- EDID-Schalter
- Ermöglicht die manuelle Auswahl von Video- und Audioformaten für die angeschlossenen Displays.
Abbildungen und Diagramme

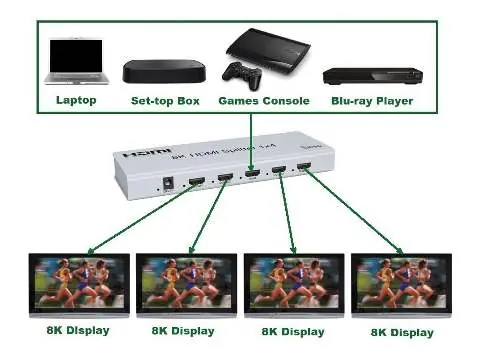

- Das Anwendungsdiagramm zeigt den Anschluss eines Laptops, einer Set-Top-Box, einer Spielekonsole oder eines Blu-ray-Players an den Eingang des Splitters und die Verteilung auf bis zu vier 8K-Displays.
Modellkompatibilität
- Unterstützt DTS-HD, Dolby True, DTS, Dolby-AC3 und DSD Audioformate.
- Erfordert 5V/2A Stromversorgung (Netzteil im Lieferumfang enthalten).
