Bedienungsanleitung für AV Link 128.514UK 4K HDMI Audio-Extraktor
Erfahren Sie, wie Sie den AV Link 128.514UK 4K HDMI Audio-Extraktor anschließen und konfigurieren. Diese Anleitung enthält Details zu Anschlüssen, Audio-Einstellungen (2CH/5.1CH/PASS) und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AV Link 128.514UK ist ein USB-betriebener HDMI-Audio-Extraktor, der digitales optisches oder analoges Audio aus einem HDMI-Quellsignal extrahiert. Er ist ideal für Geräte ohne optischen oder 3,5-mm-Audioausgang, wie Spielekonsolen, Blu-Ray-Player oder Laptops. Stellen Sie sicher, dass Sie alle Kabel korrekt anschließen und den Audio-Modus-Schalter entsprechend Ihrem Ausgabegerät einstellen.
Produktbeschreibung
Das Gerät verfügt über einen HDMI-Eingang, einen HDMI-Ausgang, einen optischen Toslink-Ausgang sowie einen 3,5-mm-Stereo-Ausgang. Die Stromversorgung erfolgt über einen Micro-USB-Anschluss (5V). Auf der Rückseite befindet sich ein Schalter zur Auswahl des Audio-Modus (2CH, 5.1CH, PASS) sowie eine rote LED-Betriebsanzeige. Eine blaue LED auf der Vorderseite signalisiert den ordnungsgemäßen Betrieb.

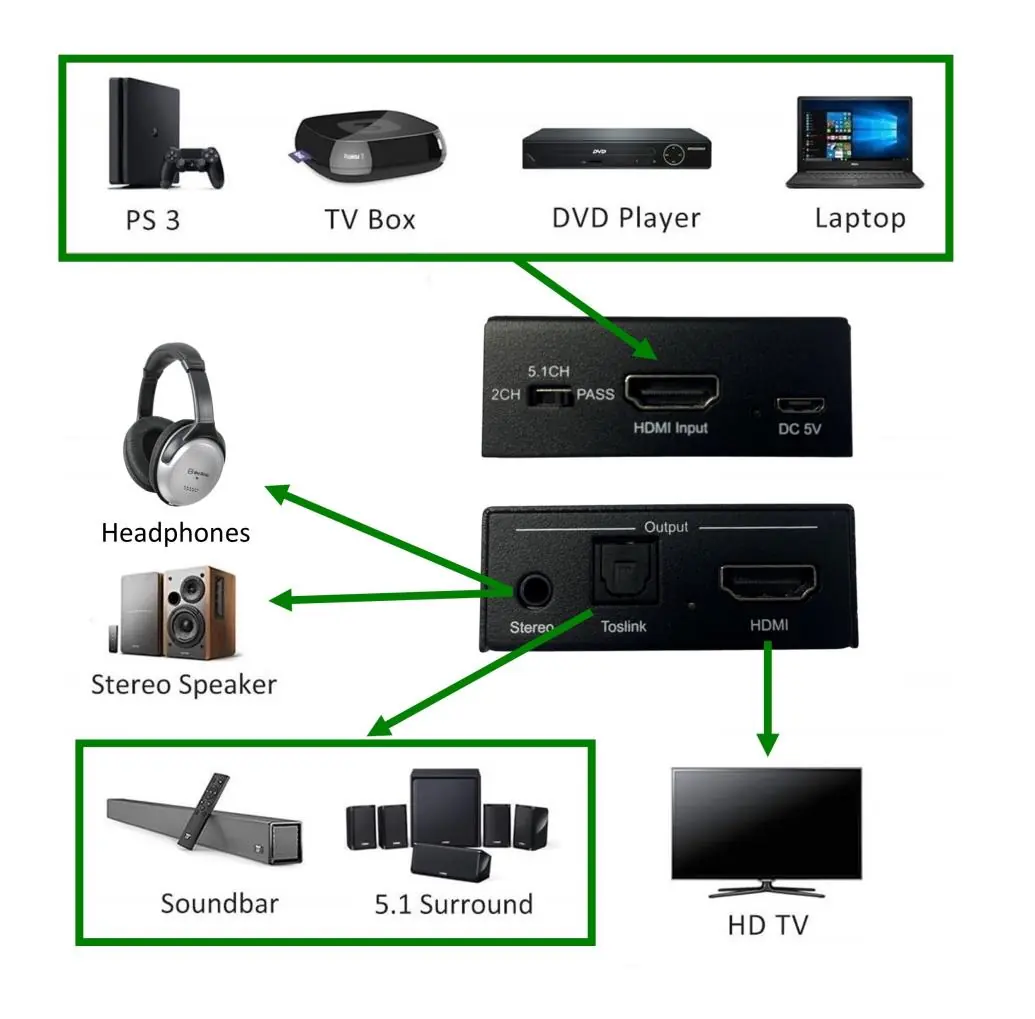

Anschlussanleitung
- Verbinden Sie ein HDMI-Kabel von Ihrem Quellgerät mit dem HDMI-Eingang auf der Rückseite des Geräts.
- Verbinden Sie ein zweites HDMI-Kabel vom HDMI-Ausgang auf der Vorderseite mit Ihrem Anzeigegerät (TV, Monitor oder Projektor).
- Schließen Sie das mitgelieferte 5V-DC-USB-Stromkabel an eine geeignete USB-Stromquelle an.
- Für optisches Audio: Verbinden Sie ein Toslink-Kabel mit dem Toslink-Ausgang auf der Vorderseite und Ihrem Audiogerät (Soundbar, Verstärker).
- Für 3,5-mm-Stereo-Audio: Verbinden Sie Kopfhörer oder ein Audiogerät mit dem 3,5-mm-Stereo-Anschluss auf der Vorderseite.
Audio-Einstellungen
Der Audio-Auswahlschalter auf der Rückseite bestimmt das Ausgabeformat:
- 2CH: Maximale Audioausgabe als 2-Kanal-Stereo.
- 5.1CH: Maximale Audioausgabe als 5.1-Kanal-Surround (unterstützt DSD und HBR).
- PASS: Das Gerät liest die EDID-Informationen des angeschlossenen Displays und gibt das bestmögliche Format aus, das das Gerät unterstützt.
Technische Daten
- Videoauflösung: Bis zu 3840 x 2160 bei 30Hz
- HDMI-Version: 1.4b
- HDCP-Version: 1.4
- Audioausgabe: Stereo, DSD und HD (HBR)
- Abmessungen: 60 x 58 x 22 mm
- Gewicht: 102 g
Sicherheitshinweise
Setzen Sie das Gerät niemals Wasser oder Feuchtigkeit aus. Verwenden Sie nur das vom Hersteller empfohlene Netzteil. Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt. Trennen Sie das Gerät bei längerem Nichtgebrauch von der Stromversorgung.
Praktische Hilfe
Typische Probleme
Kein Ton oder Bild
Überprüfen Sie alle HDMI-Verbindungen und stellen Sie sicher, dass die Kabel fest sitzen.
Audio-Probleme oder falsches Format
Überprüfen Sie die Einstellung des Audio-Auswahlschalters (2CH/5.1CH/PASS) und stellen Sie sicher, dass das angeschlossene Audiogerät das gewählte Format unterstützt.
Vor der Verwendung
- HDMI-Kabel für Eingang und Ausgang bereitstellen.
- USB-Stromquelle (5V) für das Gerät sicherstellen.
- Optisches Kabel (Toslink) oder 3,5-mm-Audiokabel für die Audioausgabe bereithalten.
- Kompatibles Anzeigegerät (TV, Monitor oder Projektor) prüfen.
Abbildungen und Diagramme
- Rückseite: Audio-Auswahlschalter (1), HDMI-Eingang (2), Stromanschluss (4).
- Vorderseite: 3,5-mm-Stereo-Ausgang (5), Toslink-Ausgang (6), HDMI-Ausgang (8).
Modellkompatibilität
- Unterstützt 4K-Auflösung bis 3840 x 2160 bei 30Hz.
- Erfordert HDMI-Version 1.4b und HDCP 1.4.
