Bedienungsanleitung für Matchmaster 14MM-JM02 Universal HDMI-Modulator
Schnelle Anleitung zur Installation und Konfiguration des Matchmaster 14MM-JM02 Universal HDMI-Modulators. Erfahren Sie, wie Sie HDMI-Signale in RF umwandeln, das Gerät anschließen und die Einstellungen für DVB-T/C, ATSC und andere...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Matchmaster 14MM-JM02 ist ein universeller HDMI-Modulator, der lokale HDMI-Signale in RF-Signale umwandelt, die über Koaxialkabel verteilt werden können. Er unterstützt verschiedene Standards wie DVB-T(2), DVB-C, DTMB, ATSC-C/T und ISDB-T. Das Gerät verfügt über einen HDMI-Eingang (bis 1080p60), einen RF-Eingang für Bypass-Signale und einen RF-Ausgang.
Produktbeschreibung
Das Gerät zeichnet sich durch eine kompakte Bauweise und eine einfache Menüführung über einen Dreh-/Druckknopf aus. Es ist für die Kaskadierung mehrerer Modulatoren in einem Koaxialnetzwerk optimiert. Optional ist ein IR-Kit (14MM-JM02-IR) erhältlich, um Fernbedienungssignale über das Koaxialkabel zu übertragen.
Hardware-Installation
Befolgen Sie diese Schritte zur Installation:
- Schließen Sie das Netzteil an die Strombuchse an.
- Verbinden Sie ein Erdungskabel mit der entsprechenden Klemme.
- Verbinden Sie den HDMI-Ausgang Ihrer Videoquelle (Blu-Ray-Player, Sat-Receiver etc.) mit dem HDMI-Eingang des Modulators.
- Verbinden Sie Ihren Fernseher mit dem RF-Ausgang des Modulators.
- Optional: Schließen Sie ein bestehendes Koaxialnetzwerk an den Bypass-Eingang an, um das HDMI-Signal mit dem bestehenden Signal zu kombinieren.
Grundlegende Konfiguration
Die Konfiguration erfolgt über den Dreh-/Druckknopf an der Vorderseite:
- Drehen: Scrollen durch die Menüs.
- Drücken (2 Sek.): Aufrufen der Basiskonfiguration.
- Drücken: Bestätigen der Auswahl.

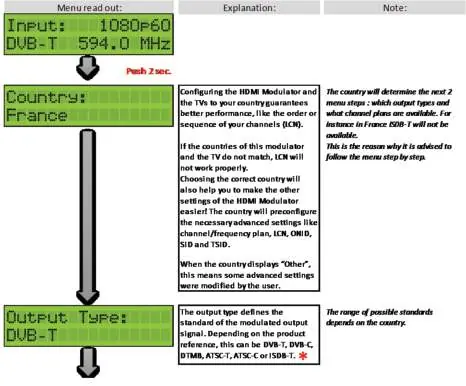

Wählen Sie im Menü das Land aus, um die Standardeinstellungen (wie Kanalplan und LCN) automatisch zu konfigurieren. Stellen Sie anschließend den Ausgabetyp, den Kanal, den Namen und den Signalpegel ein. Vergessen Sie nicht, am Ende "Save & Exit" zu wählen, um die Änderungen zu aktivieren.
Erweiterte Konfiguration
Für spezielle Anforderungen bietet das erweiterte Menü Zugriff auf detaillierte Parameter wie:

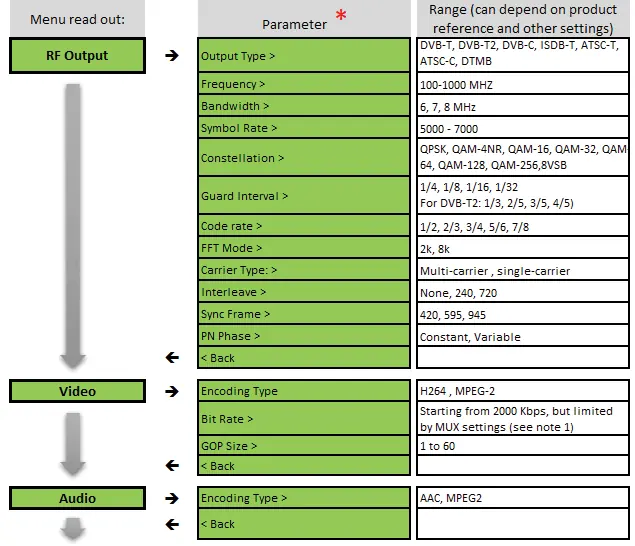

- RF-Ausgang: Anpassung von Bandbreite, Symbolrate, Konstellation, Guard-Intervall, Code-Rate, FFT-Modus, Trägertyp, Interleave, Sync-Frame und PN-Phase.
- Video/Audio: Anpassung von Encoding-Typ, Bitrate und GOP-Größe.

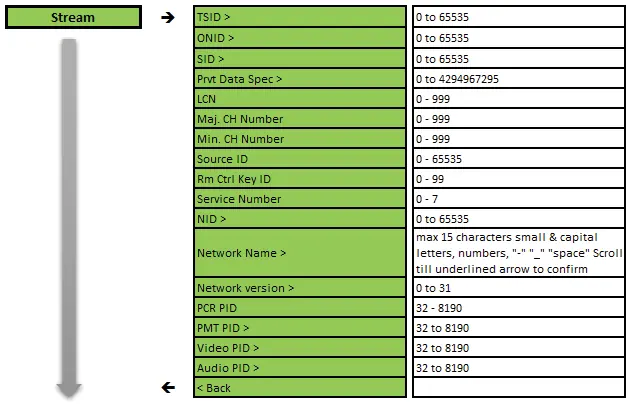

- Stream-Einstellungen: Anpassung von TSID, ONID, SID, LCN, PIDs und Netzwerknamen.
Sicherheit und Wartung
- Installieren Sie das Gerät an einem trockenen Ort ohne Feuchtigkeit oder Kondensation.
- Sorgen Sie für eine ausreichende Belüftung mit einem Mindestabstand von 15 cm um das Gerät.
- Decken Sie das Gerät nicht ab und halten Sie es von Wärmequellen fern.
- Verwenden Sie zur Reinigung nur ein trockenes, weiches Tuch. Verwenden Sie keine Lösungsmittel.
- Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.
Herstellerinformationen
Matchmaster Communications Pty Ltd
Praktische Hilfe
Typische Probleme
Kein Signal am Fernseher
Überprüfen Sie die HDMI-Quelle, die Kabelverbindungen und stellen Sie sicher, dass der Modulator korrekt konfiguriert ist.
Falscher Kanalplan oder LCN-Probleme
Stellen Sie sicher, dass das korrekte Land im Menü ausgewählt wurde, da dies die Kanalpläne und LCN-Einstellungen bestimmt.
IR-Kit funktioniert nicht
Bei Verwendung von 3 oder mehr IR-Kits muss das USB-Kabel zur Stromversorgung des IR-Kits angeschlossen werden.
Bitrate-Limit erreicht
Erhöhen Sie die Bandbreite durch Anpassung der RF-Ausgangseinstellungen (z.B. Konstellation auf 64QAM, Guard-Intervall auf 1/32, Code-Rate auf 7/8).
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort steht (15 cm Abstand).
- Überprüfen Sie, ob die HDMI-Quelle eingeschaltet ist.
- Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist.
- Prüfen Sie, ob das Koaxialkabel fest am RF-Ausgang sitzt.
- Stellen Sie sicher, dass das Gerät nicht in einer staubigen oder feuchten Umgebung installiert wird.
Technische Daten in der Praxis
- HDMI-Eingang
- Unterstützt Auflösungen bis 1080p60.
- RF-Ausgangspegel
- Einstellbar zwischen 50 und 95 dBµV.
- Stromverbrauch
- Typisch 5W, maximal 6W.
Abbildungen und Diagramme
- Das Diagramm auf Seite 4 zeigt die Installation mit IR-Link, einschließlich der Verkabelung für IR-Empfänger und Extender.

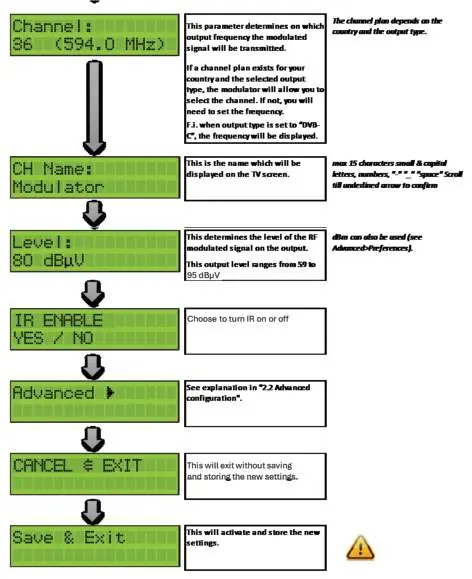

- Die Menüstruktur-Diagramme auf den Seiten 8, 9 und 10 veranschaulichen die Navigation durch die Basiskonfiguration und die erweiterten Einstellungen.
Modellkompatibilität
- Unterstützt DVB-T(2), DVB-C, DTMB, ATSC-C/T und ISDB-T.
- Das IR-Kit (14MM-JM02-IR) ist separat erhältlich.
