Av-link 122.383UK Bluetooth-Empfänger-Wandplatte
Erfahren Sie, wie Sie die Av-link 122.383UK Bluetooth-Empfänger-Wandplatte installieren und bedienen. Diese Anleitung enthält Informationen zur Kopplung, zum Anschluss an Verstärker und zu den technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung der Av-link 122.383UK Bluetooth-Empfänger-Wandplatte. Das Gerät ermöglicht die drahtlose Audioübertragung von Bluetooth-fähigen Geräten an ein Audiosystem. Bitte beachten Sie, dass das Gerät nur mit einem Smart-Gerät gleichzeitig verbunden werden kann.
Produktbeschreibung
Die Wandplatte ist für die Unterputzmontage konzipiert und wird mit einer 50mm Unterputzdose geliefert. Sie verfügt über einen Drehregler für Ein/Aus und Lautstärke sowie eine Status-LED.
Installation und Anschluss
Die Installation sollte gemäß dem beiliegenden Anschlussdiagramm erfolgen. Der Audioausgang erfolgt über eine 5-polige Schraubklemme (symmetrisch), die direkt mit einem Verstärker verbunden wird. Ein zusätzlicher 3,5-mm-Klinkeneingang ermöglicht den Anschluss kabelgebundener Audioquellen.
Bedienung und Bluetooth-Kopplung
- Einschalten: Drehen Sie den Lautstärkeregler im Uhrzeigersinn, bis ein Klicken zu hören ist.
- Kopplung: Drehen Sie den Regler im Uhrzeigersinn, bis die BT-Statusleuchte schnell blinkt. Suchen Sie auf Ihrem Gerät nach 'Music BT'.
- Kopplungscode: Falls erforderlich, geben Sie '0000' ein.
- Statusanzeigen: Ein intermittierendes Blinken zeigt eine aktive Verbindung an. Zweimaliges Blinken signalisiert die Wiedergabe von Inhalten.
Sicherheitshinweise
- Das Gerät darf nicht in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie ausschließlich das mitgelieferte Netzteil.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
Technische Daten
- Bluetooth-Version: v5.0 mit apt-X
- Reichweite: Bis zu 30m (bei freier Sichtlinie)
- Audioeingang: Bluetooth oder 3,5mm Klinke
- Audioausgang: 5-polige Schraubklemme (symmetrisch)
- Stromversorgung: 5VDC/1A über mitgeliefertes Netzteil
Praktische Hilfe
Typische Probleme
Gerät verbindet sich nicht automatisch
Stellen Sie sicher, dass sich das Quellgerät innerhalb der 30m Reichweite befindet und auf 'sichtbar' eingestellt ist.
Kopplungscode wird abgefragt
Geben Sie den Standardcode '0000' ein.
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung 5VDC/1A entspricht.
- Stellen Sie sicher, dass die Verkabelung gemäß Anschlussdiagramm korrekt ist.
- Vergewissern Sie sich, dass das Gerät nicht in feuchter Umgebung installiert wird.
- Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie die Kabel anschließen.
Technische Daten in der Praxis
- Bluetooth v5.0
- Aktueller Standard für eine stabile Verbindung und hohe Reichweite.
- 5-polige Schraubklemme
- Anschluss für den symmetrischen Audioausgang zum Verstärker.
- 3,5mm Klinke
- Zusätzlicher Audioeingang für kabelgebundene Quellen.
Abbildungen und Diagramme

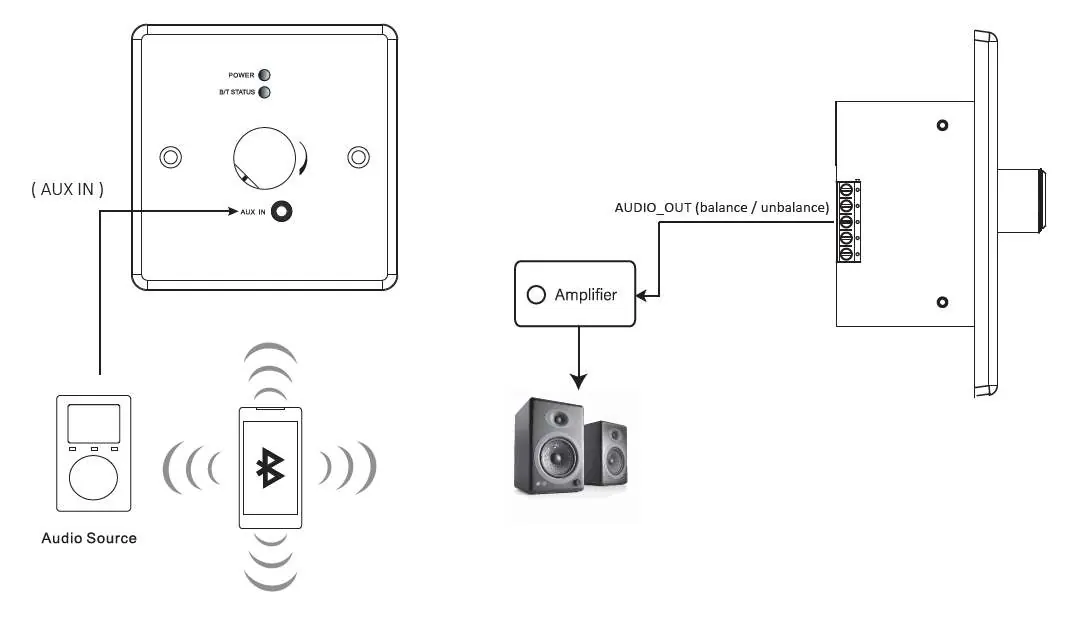

- Das Anschlussdiagramm zeigt die Verbindung der Wandplatte mit einer Audioquelle (Bluetooth oder AUX) und den Ausgang zu einem Verstärker.
Modellkompatibilität
- Das Gerät kann nur mit einem Smart-Gerät gleichzeitig verbunden werden.
- Automatische Wiederverbindung erfolgt mit dem Gerät, das sich am nächsten befindet.
