Bedienungsanleitung für av link 128.846UK 4K HDMI 2.0 Splitter
Schnelle Hilfe und Bedienungsanleitung für den av link 128.846UK 4K HDMI 2.0 Splitter. Erfahren Sie alles über den Anschluss, die technischen Spezifikationen, Längenbeschränkungen für HDMI-Kabel und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser 4K HDMI 2.0 Splitter ermöglicht es, eine einzelne HDMI-Quelle (z. B. PC, DVD-Player, Set-Top-Box) gleichzeitig auf bis zu vier Displays auszugeben. Für eine optimale Leistung und die Aufrechterhaltung der 4K-Auflösung ist die Verwendung von 4K-zertifizierten HDMI-Kabeln zwingend erforderlich. Beachten Sie unbedingt die Längenbeschränkungen für die Kabel, um Signalverluste zu vermeiden.
Produktbeschreibung
Der Splitter verfügt über ein robustes Metallgehäuse und vergoldete HDMI-Anschlüsse für eine verbesserte Signalübertragung. Er unterstützt moderne Audioformate wie DTS-HD, Dolby True, DTS, Dolby-AC3 und DSD.
Vorderseite
Auf der Vorderseite befinden sich LED-Anzeigen für die vier Ausgänge (Output 1-4), den Eingang (Input) sowie eine Power-LED, die den Betriebszustand signalisiert.
Rückseite
Die Rückseite beherbergt den Anschluss für das 5V-Netzteil (DC/5V), den HDMI-Eingang sowie die vier HDMI-Ausgänge.
Anschluss und Installation
- Verbinden Sie den Ausgang Ihres Quellgeräts mit dem HDMI-Eingang des Splitters. Verwenden Sie hierfür ein 4K-zertifiziertes HDMI-Kabel.
- Verbinden Sie die Ausgänge des Splitters mit den Eingängen Ihrer Anzeigegeräte.
- Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
- Schalten Sie alle Geräte ein. Die blauen LEDs auf der Vorderseite leuchten auf, sobald die Verbindung hergestellt und die Geräte eingeschaltet sind.
Technische Daten
- HDMI-Version: 2.0b
- Videoauflösung: Bis zu 3840 x 2160 bei 60Hz
- HDCP-Version: 2.2
- Bandbreite: 600 MHz
- Übertragungsdistanz: Max. 35m bei 4K@30Hz/FHD; max. 10m bei 4K@60Hz
- Stromversorgung: Eingang AC 100-240V, Ausgang DC 5V/1A
Sicherheitshinweise
- Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Verwenden Sie ausschließlich das mitgelieferte Netzteil.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies zum Erlöschen der Garantie führt.
Praktische Hilfe
Typische Probleme
Kein Bild auf den Displays
Überprüfen Sie, ob alle HDMI-Kabel fest sitzen und die Quell- sowie Anzeigegeräte eingeschaltet sind. Stellen Sie sicher, dass die Stromversorgung des Splitters aktiv ist.
Bild flackert oder 4K-Auflösung wird nicht erreicht
Verwenden Sie ausschließlich 4K-zertifizierte HDMI-Kabel. Achten Sie darauf, dass die Gesamtlänge der Kabel die empfohlenen Grenzen (10m für 4K@60Hz) nicht überschreitet.
Vor der Verwendung
- HDMI-Quelle (PC, DVD, STB, etc.) bereitstellen
- 4K-zertifizierte HDMI-Kabel in ausreichender Anzahl und Länge bereithalten
- Stromanschluss für das 5V-Netzteil sicherstellen
- Anzeigegeräte auf korrekten Eingangskanal prüfen
Technische Daten in der Praxis
- Übertragungsdistanz
- Die maximale Kabellänge hängt von der Auflösung ab: 35m bei 4K@30Hz/FHD, aber nur 10m bei 4K@60Hz.
Abbildungen und Diagramme

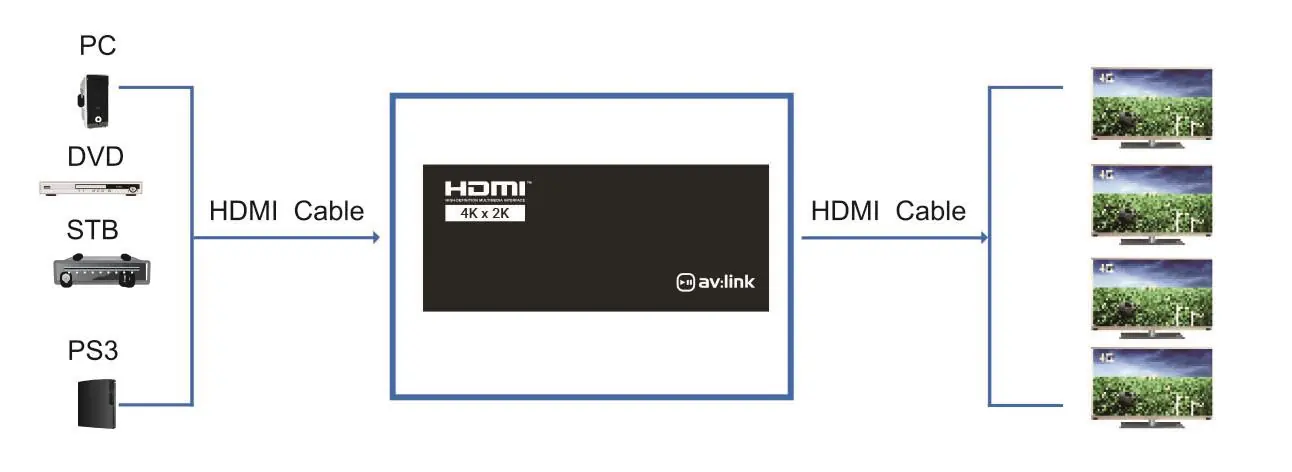

- Das Anwendungsdiagramm zeigt den Signalfluss: Die HDMI-Quelle wird mit dem Splitter verbunden, der das Signal dann an bis zu vier separate Bildschirme verteilt.
Modellkompatibilität
- Kompatibel mit 4K-Digital-TV-Boxen und anderen HDMI-Quellen.
- Unterstützt Audioformate wie DTS-HD, Dolby True, DTS, Dolby-AC3 und DSD.
