Bedienungsanleitung für die digitale E/A-Karte Assured 104-DIO-24E
Schnellstart- und Konfigurationsanleitung für die digitale E/A-Karte Assured 104-DIO-24E. Erfahren Sie mehr über die Hardware-Installation, Jumper-Konfiguration, Adressierung, Programmierung und Pin-Belegung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation, Konfiguration und Programmierung der digitalen E/A-Karte Assured 104-DIO-24E (und 104-DIO-48E). Die Karte ist für industrielle Anwendungen konzipiert und wird in einen PC/104-Bus-Sockel installiert. Vor der Installation müssen die Jumper für die Basisadresse und IRQ-Einstellungen konfiguriert werden.
Produktbeschreibung
Die Karte bietet 48 digitale Ein-/Ausgangskanäle, die über zwei 8255-PPI-Chips gesteuert werden. Jede E/A-Leitung ist gepuffert und kann 32mA liefern oder 64mA aufnehmen. Die Karte ist kompatibel mit Industriestandard-E/A-Racks wie Opto-22, Gordos und Potter & Brumfield.
Installation der Hardware
Die Karte wird in einen 16-Bit oder 8-Bit PC/104-Bus-Sockel gesteckt. Beachten Sie folgende Schritte:
- Schalten Sie die Stromversorgung des PC/104-Stacks aus.
- Konfigurieren Sie die Jumper für die gewünschte Basisadresse und IRQ-Ebene.
- Installieren Sie bei Bedarf Standoff-Hardware für die Stapelung.
- Stecken Sie die Karte vorsichtig auf den PC/104-Anschluss.
- Installieren Sie die E/A-Kabel an den 50-poligen Headern.
- Überprüfen Sie alle Verbindungen, bevor Sie das System einschalten.
Hinweis: Wenn Sie die Karte in einen PC/104-Stack einbauen, der die Löcher für Pin C19 und B10 blockiert, müssen diese beiden Pins auf der Lötseite der Karte gekürzt werden.
Konfiguration und Jumper
Die Karte verwendet Jumper zur Konfiguration:
- IRQ-Ebene: Sieben Jumper zur Auswahl der IRQ-Ebene.
- Basisadresse: Sechs Jumper zur Auswahl der Basisadresse im Bereich 000-3F0 hex.
- Puffer-Steuerung: Ein Jumper zur Steuerung der Puffer-Ausgangsfreigabe (Tristate).
Programmierung
Die Karte ist ein E/A-gemapptes Gerät. Die Programmierung erfolgt durch Schreiben in die entsprechenden Register. Die empfohlenen Programmiersprachen für Interrupt-Service-Routinen sind Delphi oder C++ Builder. Visual BASIC wird für Interrupt-Programmierung nicht empfohlen.
Counter/Timer
Die Karte verfügt optional über einen 8254-Counter/Timer-Chip. Dieser kann für Frequenzmessung, Frequenzerzeugung, Pulsweitenmessung oder Ereigniszählung verwendet werden. Um auf den Counter/Timer zuzugreifen, schreiben Sie einen beliebigen Wert auf die Basisadresse + Dh.
Anschlussbelegung

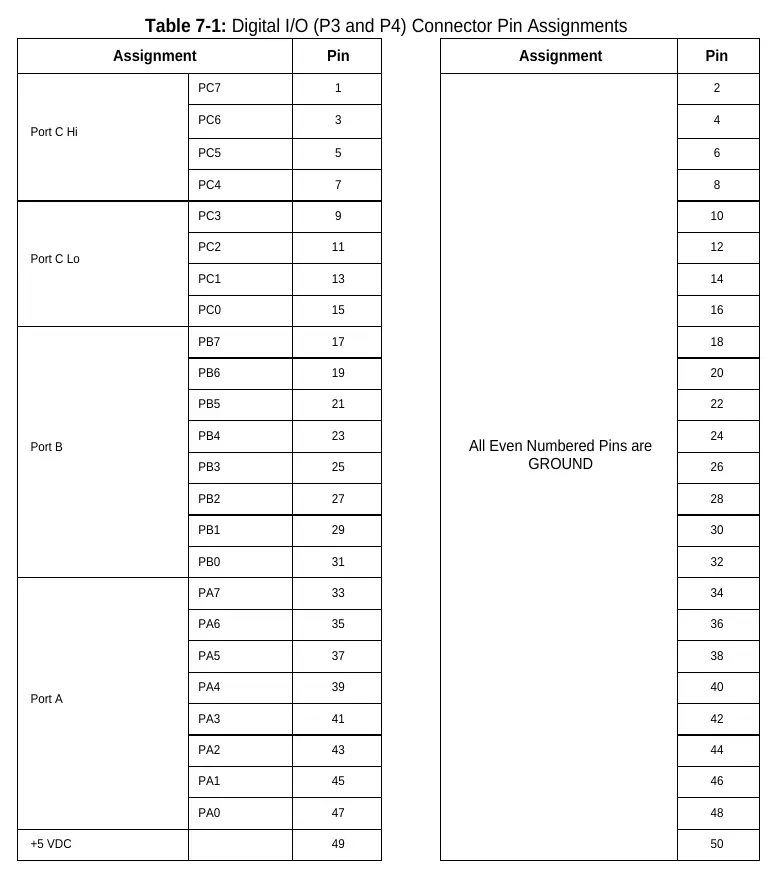

Die Karte verfügt über zwei 50-polige Header (P3 für Gruppe 0, P4 für Gruppe 1). Jede zweite Leitung ist geerdet, um Übersprechen zu minimieren. Die Pin-Belegung umfasst Ports A, B und C sowie eine +5V-Versorgung an Pin 49.
Praktische Hilfe
Typische Probleme
Unvorhersehbares Computerverhalten
Überprüfen Sie, ob sich die Adressen zweier installierter Funktionen überschneiden. Verwenden Sie das Programm FINDBASE.EXE.
Interrupts funktionieren nicht
Stellen Sie sicher, dass ein Jumper in der IEN- oder INP-Position installiert ist und die Interrupts durch Schreiben auf die Basisadresse + Bh aktiviert wurden.
Puffer-Probleme bei Tristate-Modus
Wenn der TST-Jumper installiert ist, müssen die Puffer aktiviert werden, bevor Ausgänge gesetzt werden. Dies kann über das Kontrollregister oder die Adressen +8/+9 erfolgen.
Vor der Verwendung
- Installieren Sie die Software von der mitgelieferten CD.
- Konfigurieren Sie die Jumper für IRQ-Level und Basisadresse gemäß Ihrer Anwendung.
- Schalten Sie die Stromversorgung des PC/104-Stacks aus, bevor Sie die Karte installieren.
- Überprüfen Sie die Ausrichtung der Pins beim Einstecken der Karte.
- Stellen Sie sicher, dass die Puffer-Konfiguration (BEN/TST) Ihren Anforderungen entspricht.
Technische Daten in der Praxis
- Digital Inputs (TTL)
- Logik-High: 2.0 bis 5.0 VDC; Logik-Low: -0.5 bis +0.8 VDC.
- Digital Outputs
- Logik-High: 2.5 VDC min. (32mA); Logik-Low: 0.5 VDC max. (64mA).
- Betriebstemperatur
- 0 °C bis +70 °C (Standard); optional -40 °C bis +85 °C.
Abbildungen und Diagramme

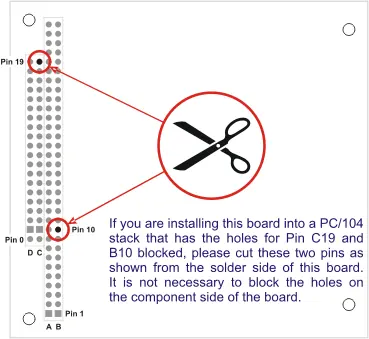

- PC/104 Key Information: Zeigt, wie Pins C19 und B10 bei Bedarf für die PC/104-Stack-Kompatibilität gekürzt werden.

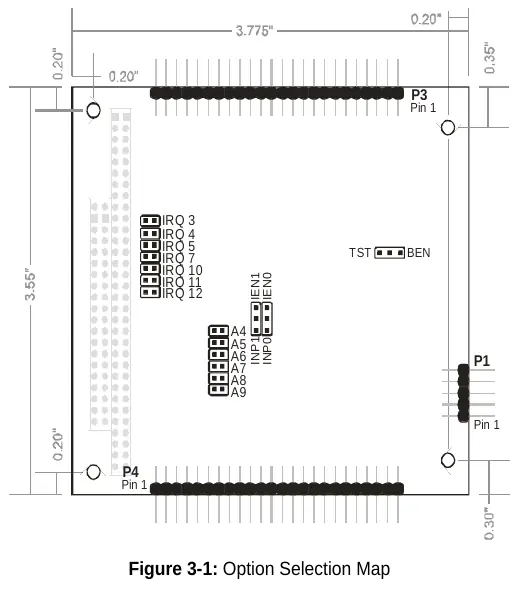

- Option Selection Map: Übersicht der Jumper-Positionen für IRQ-Auswahl und Adressierung.

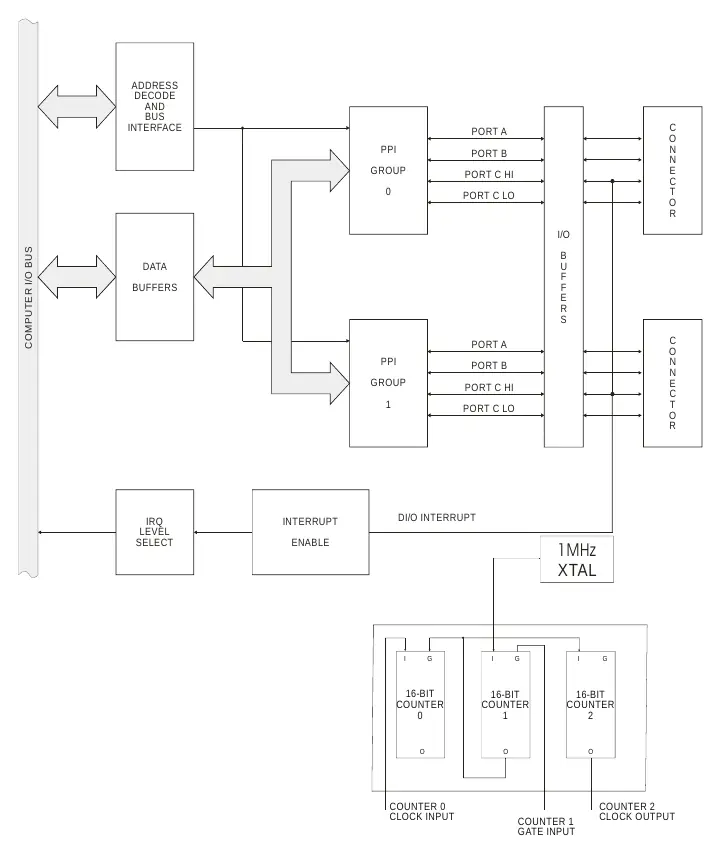

- Block Diagram: Zeigt die interne Struktur der PPI-Gruppen, Puffer und Counter/Timer.
Modellkompatibilität
- Kompatibel mit 16-Bit oder 8-Bit PC/104-Bus-Sockeln.
- Kompatibel mit Industriestandard-E/A-Racks wie Opto-22, Gordos, Potter & Brumfield.
