Bedienungsanleitung für Assured 104-DIO-48E und 104-DIO-24E Digital I/O-Karte
Schnellstartanleitung und technisches Handbuch für die Assured 104-DIO-48E und 104-DIO-24E Digital I/O-Karte. Erfahren Sie mehr über Installation, Jumper-Konfiguration, Adressierung und Programmierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationsanweisungen für die Assured 104-DIO-48E und 104-DIO-24E Digital I/O-Karten. Wichtiger Sicherheitshinweis: Schalten Sie den Computer immer aus, bevor Sie die Karte installieren oder Kabel anschließen bzw. trennen. Das Anschließen bei eingeschaltetem System kann die Karte beschädigen und führt zum Erlöschen der Garantie.
Produktbeschreibung
Die Karte ist für industrielle Anwendungen konzipiert und wird in einen 16-Bit- oder 8-Bit-PC/104-Bus-Sockel installiert. Sie bietet 48 digitale Ein-/Ausgangsleitungen, die über zwei 82C55 PPI-Chips gesteuert werden. Jede I/O-Leitung ist gepuffert und kann 32mA liefern oder 64mA aufnehmen.
Installation der Hardware
Vor der Installation müssen die Jumper für die gewünschten Optionen und die Basisadresse konfiguriert werden. Das mitgelieferte Setup-Programm hilft bei der Bestimmung der korrekten Jumper-Einstellungen.
- Konfigurieren Sie die Jumper für Optionen und Basisadresse.
- Schalten Sie den PC/104-Stack stromlos.
- Montieren Sie die Abstandsbolzen für die Stapelung.
- Stecken Sie die Karte vorsichtig auf den PC/104-Anschluss.
- Installieren Sie die I/O-Kabel.
- Überprüfen Sie alle Verbindungen, bevor Sie das System einschalten.
- Führen Sie die mitgelieferten Beispielprogramme aus, um die Installation zu validieren.
Konfiguration und Jumper-Einstellungen
Die Karte verwendet Jumper zur Auswahl von:
- IRQ-Level: Sieben Jumper zur Auswahl des Interrupt-Levels.
- Basisadresse: Sechs Jumper zur Adressierung im Bereich 000-3F0 hex.
- Interrupt-Signale: Zwei Jumper zur Steuerung der Interrupts von den I/O-Gruppen.
- I/O-Puffer: Ein Jumper zur Steuerung der Puffer-Ausgangsfreigabe (Tristate).
Programmierung
Die Karte ist ein I/O-gemapptes Gerät. Die Programmierung erfolgt über absolute Port-Adressierung. Die empfohlenen Programmiersprachen für Interrupt-Service-Routinen sind Delphi oder C++ Builder. Visual BASIC wird für Interrupt-Programmierung nicht empfohlen.
Anschlussbelegung

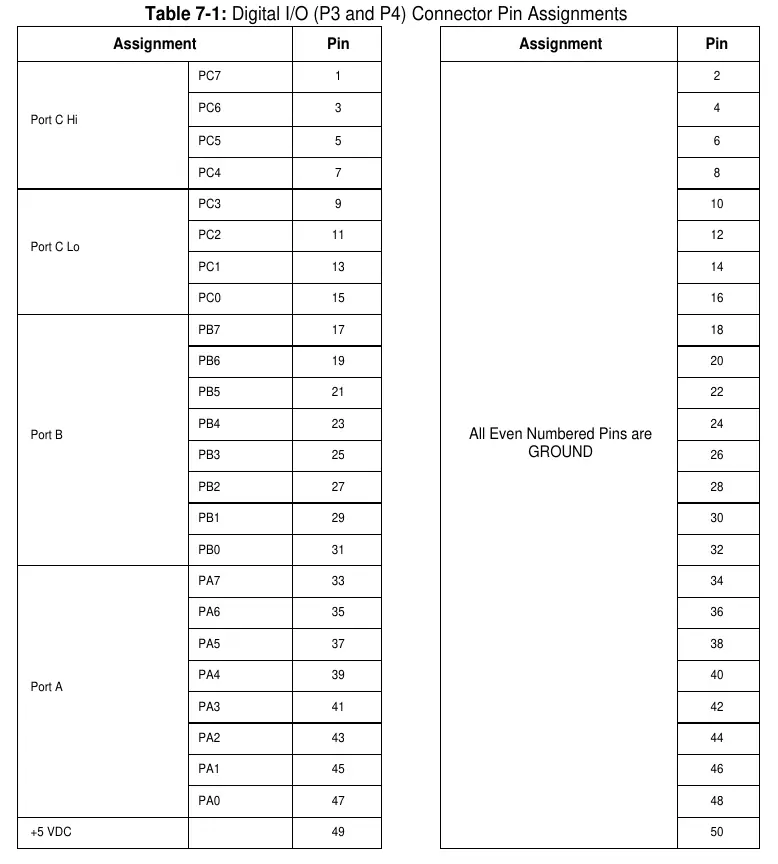

Die I/O-Verbindungen erfolgen über 50-polige Stiftleisten (P3 für Gruppe 0, P4 für Gruppe 1). Jeder zweite Leiter der Flachbandkabel ist geerdet, um Übersprechen zu minimieren. Pin 49 bietet bei Bedarf +5 VDC (über eine rücksetzbare Sicherung).
Praktische Hilfe
Typische Probleme
Unvorhersehbares Computerverhalten
Überprüfen Sie, ob sich die Adressen von zwei installierten Funktionen überschneiden. Verwenden Sie das FINDBASE.EXE-Programm von der CD.
Puffer-Status-Probleme
Wenn der TST-Jumper installiert ist, müssen die Puffer nach einer Modusänderung explizit aktiviert werden (über Basisadresse +3/+7 oder +8/+9).
Interrupt-Konflikte
Stellen Sie sicher, dass die Interrupt-Leitung im hochohmigen Zustand gehalten wird, bis ein Interrupt ausgelöst wird. Die Karte muss ein Statusregister oder Flag enthalten.
Vor der Verwendung
- Schalten Sie den Computer vollständig aus.
- Lesen Sie Kapitel 3 und 4 zur Konfiguration der Jumper.
- Verwenden Sie das Setup-Programm zur Bestimmung der Basisadresse.
- Stellen Sie sicher, dass keine Adresskonflikte mit anderen Karten bestehen.
- Installieren Sie die Software von der mitgelieferten CD.
- Überprüfen Sie die korrekte Ausrichtung der Pins beim Einstecken.
Technische Daten in der Praxis
- Spannungsversorgung
- +5 VDC vom Computerbus verfügbar an Pin 49 (empfohlene externe 0,5A flinke Sicherung).
- Counter/Timer
- Optionaler 82C54 Chip für Frequenzmessung, Ereigniszählung oder Frequenzerzeugung.
Abbildungen und Diagramme
- Blockdiagramm zeigt die Verbindung zwischen Bus, PPI-Gruppen, I/O-Puffern und Counter/Timer.

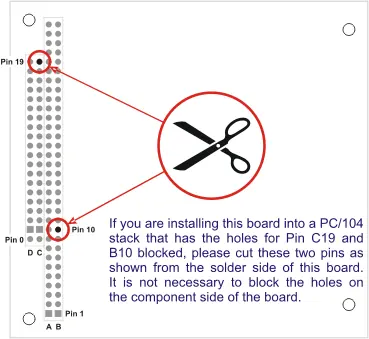

- PC/104 Key Information zeigt, welche Pins bei bestimmten Stacks entfernt werden müssen.
- Option Selection Map zeigt die Position der Jumper für IRQ, Basisadresse und Puffersteuerung.
Modellkompatibilität
- Kompatibel mit Industrie-Standard I/O-Racks wie Opto-22, Gordos, Potter & Brumfield.
- Unterstützt 16-Bit oder 8-Bit PC/104 Bus-Sockel.
- Nicht empfohlen für Interrupt-Programmierung mit Visual BASIC.
