Bedienungsanleitung für ELPRO 115S-XX serielle Erweiterungsmodule
Schnellstartanleitung und technisches Handbuch für ELPRO 115S-XX serielle Erweiterungsmodule. Erfahren Sie mehr über Installation, Konfiguration, Modbus-Einstellungen und I/O-Verkabelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die ELPRO 115S-XX Module dienen als I/O-Erweiterung für ELPRO Legacy- und Condor-Produkte. Diese Geräte sind für den Einsatz in industriellen Umgebungen durch qualifiziertes Personal vorgesehen. Alle Anschlüsse müssen SELV-konform sein. Vor der Inbetriebnahme ist eine korrekte Verkabelung und Konfiguration der DIP-Schalter zwingend erforderlich.
Produktübersicht
Die 115S-Serie umfasst drei Hauptmodelle:
- 115S-11: Bietet 16 digitale Ein-/Ausgänge und 4 Impulseingänge.
- 115S-12: Bietet 8 digitale Ein-/Ausgänge und 8 Analogeingänge.
- 115S-13: Bietet 8 digitale Ein-/Ausgänge und 8 Analogausgänge.
Installation
Die Module werden über eine RS485-Schnittstelle in einer Multi-Drop-Konfiguration verbunden. Die Stromversorgung erfolgt über einen 10.8-30 VDC Anschluss. Achten Sie auf eine ordnungsgemäße Erdung.
Adressschalter
Die Adressschalter auf der Unterseite des Moduls bestimmen den Betriebsmodus:
- 00: ELPRO Legacy-Protokollmodus.
- 01-99: Modbus-Slave-Modus (eindeutige Adresse erforderlich).
Nach jeder Änderung der Adressschalter muss das Gerät durch Trennen der Stromversorgung neu gestartet werden.
Konfiguration
Die Konfiguration erfolgt über die ELPRO-Software (E-Series, Mconfig oder Cconfig) oder die dedizierte 115S-Konfigurationssoftware. Die RS232-Schnittstelle ist primär für die Konfiguration vorgesehen.
Hardware-Konfiguration
Für analoge Ein- und Ausgänge müssen DIP-Schalter unter der Abdeckung auf der Vorderseite konfiguriert werden. Stellen Sie sicher, dass die DIP-Schalter-Positionen mit der Software-Konfiguration übereinstimmen, bevor externe Signale angeschlossen werden.
Betrieb und Prüfung

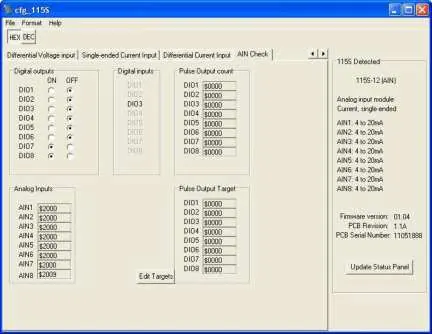

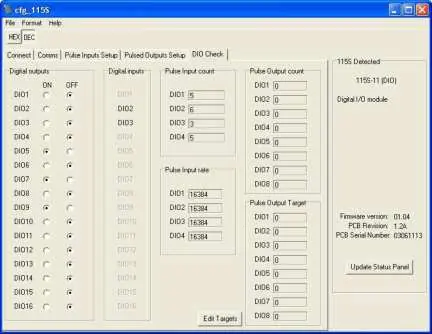

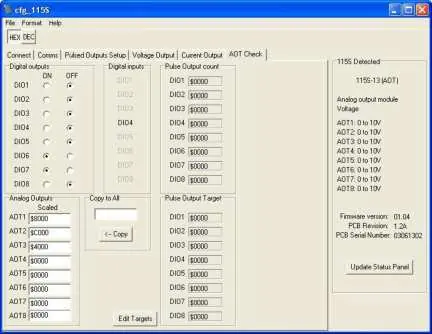

Der Status der Ein- und Ausgänge kann über die Konfigurationssoftware im Bereich "Check" überprüft werden. Hier können digitale Ausgänge manuell geschaltet und analoge Werte in Dezimal- oder Hexadezimalformat überwacht werden.
Technische Daten
- Betriebstemperatur: -40 bis +60 °C (bzw. +70 °C für 115S-11 in nicht-gefährdeten Bereichen).
- Spannungsversorgung: 10.8 - 30.0 VDC.
- Kommunikation: RS232 (Konfiguration), RS485 (Modbus/Legacy).
- Schutzart: IP20.
Praktische Hilfe
Typische Probleme
Keine Kommunikation mit dem Modul
Überprüfen Sie die RS485-Verkabelung, die Adressschalter-Einstellungen (00 für Legacy, 01-99 für Modbus) und die Baudrate.
Ausgänge setzen sich unerwartet zurück
Das 'Modbus Output Timeout' muss größer als die Modbus-Abfragezeit des Masters sein.
Analogeingang zeigt falsche Werte
Stellen Sie sicher, dass die DIP-Schalter-Konfiguration auf der Hardware mit der Software-Skalierung übereinstimmt.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 10.8-30 VDC beträgt.
- Überprüfen Sie die DIP-Schalter-Einstellungen für den gewünschten analogen Modus.
- Stellen Sie sicher, dass die RS485-Terminierung am letzten Modul aktiviert ist.
- Installieren Sie die ELPRO-Konfigurationssoftware auf Ihrem PC.
- Verwenden Sie ein gerades (straight-through) RS232-Kabel für die Konfiguration.
Abbildungen und Diagramme
- Abbildung 2-1: Übersicht der Anschlüsse und LEDs.
- Abbildung 2-2: Strom- und RS485-Anschlussbelegung.
- Abbildung 2-3: Adressschalter-Einstellungen.
- Abbildung 2-5 bis 2-13: Anschlussdiagramme für verschiedene I/O-Typen.
Modellkompatibilität
- Kompatibel mit ELPRO Legacy (105U, 905U) und Condor-Reihe.
- Erfordert ELPRO-Konfigurationssoftware für die Einrichtung.
