Dieses Handbuch beschreibt die Installation und Konfiguration der seriellen Kommunikationskarten 104-COM-8S und 104-COM-4S im PC/104-Format. Die Karten unterstützen RS-422 und RS-485 Kommunikation. Wichtiger Sicherheitshinweis: Schalten Sie den Computer immer aus, bevor Sie die Karte installieren oder Kabel anschließen, um Schäden an der Hardware zu vermeiden.
Hardware-Installation
Die Installation umfasst die Konfiguration der Jumper und das Einsetzen der Karte in den PC/104-Stack.

- Jumper-Konfiguration: Vor dem Einbau müssen die Jumper für die gewünschten Optionen und die Basisadresse gemäß den Anforderungen Ihrer Anwendung gesetzt werden.
- Einbau: Entfernen Sie die Stromversorgung vom PC/104-Stack. Montieren Sie die Abstandsbolzen, richten Sie die Pins sorgfältig aus und stecken Sie die Karte auf den PC/104-Anschluss.
- Verkabelung: Schließen Sie die I/O-Kabel an die Anschlüsse der Karte an, bevor Sie das System wieder einschalten.
Konfiguration und Jumper-Einstellungen
Die Karte verwendet Jumper zur Konfiguration der Betriebsmodi und Adressierung.

- Terminierung: Für RS-485-Betrieb kann ein 120-Ohm-Widerstand durch Setzen eines Jumpers an der Position "TERM" aktiviert werden.
- Adressierung: Die Basisadresse wird über Jumper festgelegt. Die Adressbereiche dürfen sich nicht mit anderen Funktionen im System überschneiden. Nutzen Sie das mitgelieferte Programm FINDBASE.EXE, um freie Adressen zu finden.
- IRQ-Konfiguration: Die Karte unterstützt verschiedene IRQ-Level (2, 3, 5, 7, 10, 11), die über die EEPROM-Programmierung zugewiesen werden.
Programmierung und Software
Die Karte ist softwareprogrammierbar. Die Adressen und IRQs der Ports werden in einem EEPROM auf der Karte gespeichert.


- Treiberinstallation: Die mitgelieferte CD enthält Installationsprogramme für DOS, Windows und Linux.
- Windows-Konfiguration: Unter Windows (z.B. NT4, XP) müssen die Ports manuell über die Systemsteuerung oder die Registry konfiguriert werden, um die korrekten Basisadressen und IRQs zuzuweisen.
- RS-485-Betrieb: Die Karte verfügt über eine automatische RTS-Transceiver-Steuerung, was die Implementierung in Windows-Umgebungen vereinfacht.
Anschlussbelegung
Die Karte verfügt über einen 50-poligen IDC-Stecker. Die Pinbelegung variiert je nach RS-422 oder RS-485 Modus. Bitte konsultieren Sie die Tabelle "PIN CONNECTIONS" im Kapitel 6 des Handbuchs für die genaue Zuordnung der Signale (Ground, Tx+, Tx-, Rx+, Rx-) zu den Pins 1-50.

Technische Daten
- Schnittstelle: 8 oder 4 unabhängige Ports, RS-422/485.
- Format: PC/104, ca. 3,775 x 3,550 Zoll.
- Spannungsversorgung: +5 VDC bei 400 mA (typisch), 800 mA (maximal).
- Betriebstemperatur: 0 bis +60 °C.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob sich die Adressbereiche der Karte mit anderen installierten Funktionen überschneiden. Nutzen Sie FINDBASE.EXE zur Adressprüfung.
Stellen Sie sicher, dass die Terminierung (120 Ohm) an den Enden des Netzwerks korrekt gesetzt ist (Jumper TERM).
Ändern Sie den Registry-Eintrag 'PermitShare' unter HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Serial auf 1, um IRQ-Sharing zu ermöglichen.
Vor der Verwendung
- Schalten Sie den PC/104-Stack vollständig stromlos.
- Konfigurieren Sie die Jumper für Basisadresse und Optionen vor dem Einbau.
- Installieren Sie die mitgelieferte Software von der CD.
- Überprüfen Sie die korrekte Ausrichtung der Pins beim Aufstecken der Karte.
- Stellen Sie sicher, dass die Verkabelung den RS-422/485-Spezifikationen entspricht.
Technische Daten in der Praxis
- PC/104 Format
- Standardisierter Formfaktor für eingebettete industrielle Computersysteme.
Abbildungen und Diagramme

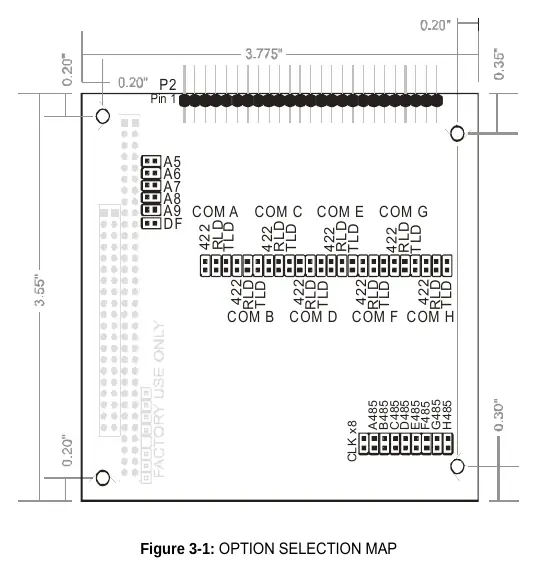

- Option Selection Map: Zeigt die Position der Jumper für jeden Kanal (A-H) und die Terminierung.

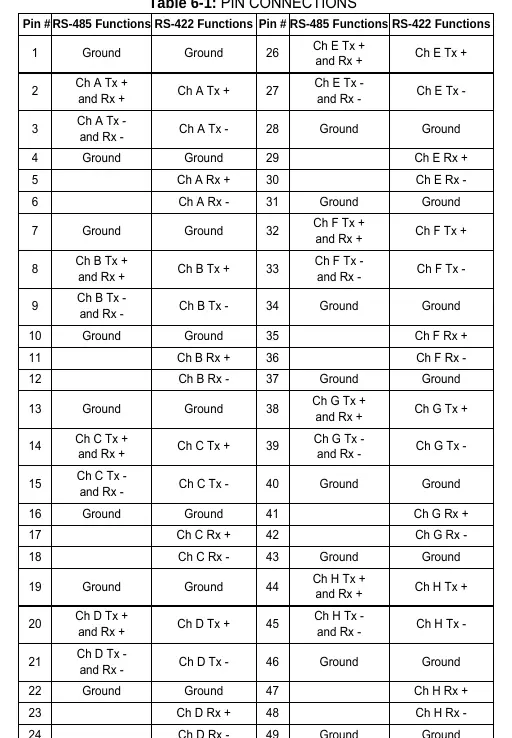

- Pin Connections: Detaillierte Tabelle zur Belegung des 50-poligen IDC-Steckers für RS-422 und RS-485.
- Block Diagram: Veranschaulicht den Datenfluss zwischen PC/104-Bus, UART, Transceiver und 50-Pin-Header.
Modellkompatibilität
- Kompatibel mit RS-485-Netzwerken mit bis zu 32 Geräten.
- RS-422-Modus unterstützt bis zu 10 Empfänger.
- Treiberunterstützung für DOS, Windows und Linux vorhanden.
