Benutzerhandbuch für die Multifunktions-Analog-E/A-Karte ACCES I/O 104-AIO12-8
Schnellstartanleitung und technisches Handbuch für die ACCES I/O 104-AIO12-8 Multifunktions-Analog-E/A-Karte. Enthält Informationen zu Installation, Jumper-Konfiguration, Adressierung, Programmierung und Pin-Belegung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Benutzerhandbuch für die ACCES I/O 104-AIO12-8 Multifunktions-Analog-E/A-Karte. Es enthält Anweisungen zur Installation, Konfiguration der Jumper, Adressierung, Programmierung der Register sowie detaillierte Pin-Belegungen. Wichtiger Sicherheitshinweis: Schalten Sie den Computer immer aus, bevor Sie die Karte installieren oder Kabel anschließen bzw. trennen, um Schäden an der Hardware zu vermeiden und die Garantie nicht zu gefährden.
Installation der Hardware
Die Karte ist für den PC/104-Standard ausgelegt. Vor der Installation sollten Sie die Jumper für die gewünschten Optionen und die Basisadresse konfigurieren. Verwenden Sie das mitgelieferte Setup-Programm auf der CD, um Adresskonflikte zu vermeiden.
- Konfigurieren Sie die Jumper gemäß Ihren Anwendungsanforderungen.

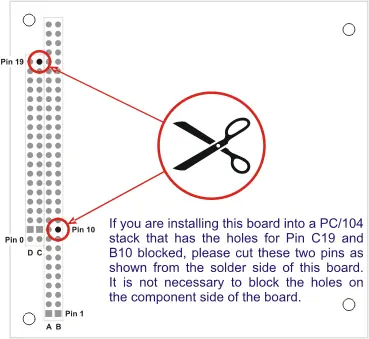

- Schalten Sie den PC/104-Stack vollständig stromlos.
- Montieren Sie die Standoff-Hardware für die Stapelung.
- Stecken Sie die Karte vorsichtig auf den PC/104-Anschluss.
- Schließen Sie die E/A-Kabel an.
- Überprüfen Sie alle Verbindungen, bevor Sie das System einschalten.
- Führen Sie die mitgelieferten Beispielprogramme aus, um die Installation zu validieren.
Optionen und Jumper-Konfiguration
Die Karte bietet verschiedene Konfigurationsmöglichkeiten über Jumper:
- Basisadresse: Einstellbar über Jumper A5 bis A9.
- IRQ-Level: Konfigurierbar für Interrupt-Anforderungen.
- DAC-Ausgangsspannungsbereiche: Einstellbar über Jumper.
- Digital I/O: Unterstützung für Mode 1 Digital Inversion (82C55).
- +/-12V Stromversorgung: Wählbar über JP20 und JP21 (vom PC/104-Bus oder P6-Anschluss).
Programmierung und Register
Die Karte verwendet 24 aufeinanderfolgende Register im I/O-Bereich. Die Programmierung erfolgt durch Schreiben in diese Register. Wichtige Register umfassen:
- Base + 0h: Board-Status und Clear-Funktionen.
- Base + 1h: Interrupt-Enables und Status.
- Base + 2h/3h: A/D-Steuerung und Daten.
- Base + 4h bis Bh: DAC-Ausgangswerte.
- Base + 10h bis 12h: Digital I/O (Port A, B, C).
- Base + 13h: Digital I/O Command Byte.
Anschlussbelegungen
Die Karte verfügt über mehrere Anschlüsse für verschiedene Funktionen:
- P3: DAC-Ausgänge und Referenzspannung.
- P1/P2: Kombinierter 50-Pin-Anschluss für Analog-Eingänge und Timer/Counter.
- P4: Digital I/O-Anschluss.
- P6: ±12V Stromversorgungsanschluss.
Technische Daten
Die Karte bietet 8 differenzielle Analog-Eingänge (12-Bit, 100k Samples/s), 4 Analog-Ausgänge (12-Bit), 24 digitale E/A-Leitungen und drei 16-Bit-Counter/Timer (82C54). Der Betriebstemperaturbereich liegt standardmäßig bei 0 bis +70°C (optional -40 bis +85°C).
Praktische Hilfe
Typische Probleme
Board wird nicht erkannt oder reagiert nicht
Überprüfen Sie die Jumper-Einstellungen für die Basisadresse (A5-A9) und stellen Sie sicher, dass keine Adresskonflikte mit anderen Karten vorliegen.
Unvorhersehbares Verhalten des Systems
Stellen Sie sicher, dass die Adressen von zwei installierten Funktionen nicht überlappen. Nutzen Sie das FINDBASE-Dienstprogramm.
DAC-Ausgang liefert keine korrekten Spannungen
Stellen Sie sicher, dass das DAC-Referenz-Enable-Register (Base + 18h) konfiguriert ist, da die Referenz nach jedem Reset deaktiviert ist.
Vor der Verwendung
- Schalten Sie den Computer aus, bevor Sie die Karte installieren.
- Konfigurieren Sie die Jumper für Basisadresse und IRQ gemäß Ihrer Anwendung.
- Installieren Sie die mitgelieferte Software von der CD.
- Überprüfen Sie die PC/104-Stack-Verbindungen auf korrekten Sitz.
- Stellen Sie sicher, dass die Stromversorgung (+5V, ±12V) korrekt anliegt.
Technische Daten in der Praxis
- 12-Bit Auflösung
- Bietet eine präzise digitale Darstellung analoger Signale (0-4095 Schritte).
- PC/104 Formfaktor
- Standardisierter industrieller Steckkarten-Formfaktor für eingebettete Systeme.
- 82C54 Counter/Timer
- Drei 16-Bit-Zähler für Zeitmessung, Frequenzgenerierung und Ereigniszählung.
Abbildungen und Diagramme

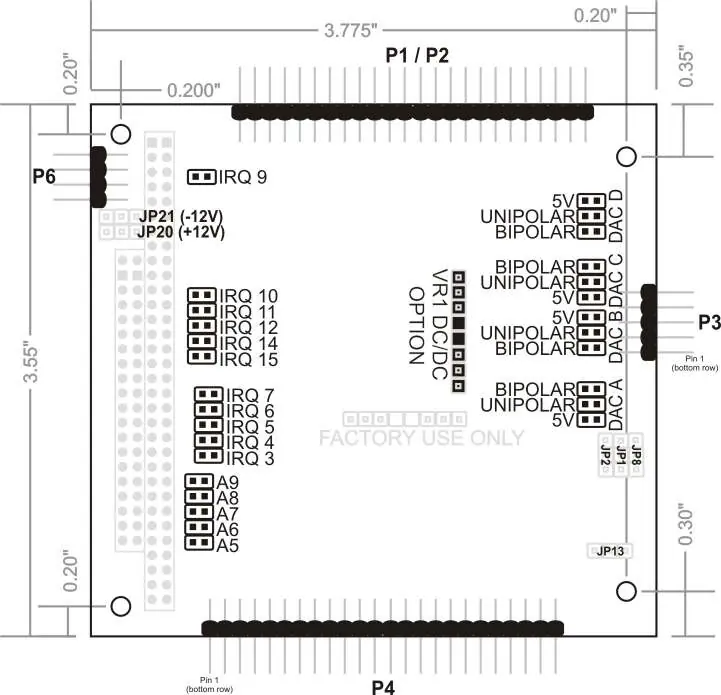

- Figure 3-1: Zeigt die Position der Jumper für Adressierung, IRQ und DAC-Konfiguration auf der Platine.
- Figure 6-1: Zeigt die Anordnung der P1/P2-Anschlüsse für Analog-Eingänge und Timer/Counter.
Modellkompatibilität
- PC/104-Bus-kompatibel.
- Unterstützt DOS, Windows und Linux (siehe linux.htm auf der CD).
