Bedienungsanleitung für die serielle Kommunikationskarte Assured 104-ICOM-2S

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Konfiguration der seriellen Kommunikationskarte 104-ICOM-2S (und 104-COM-2S). Warnung: Schalten Sie den Computer immer aus, bevor Sie die Karte installieren oder Kabel anschließen oder trennen. Das Anschließen bei eingeschaltetem System kann die Karte beschädigen und führt zum Erlöschen der Garantie.

Produktbeschreibung

Die 104-ICOM-2S ist eine serielle Kommunikationskarte für PC/104-kompatible Computer. Sie bietet zwei isolierte serielle Datenports. Das Modell 104-COM-2S ist die nicht-isolierte Version. Die Karte unterstützt Multipoint-Übertragung über lange Leitungen in Umgebungen mit hohem Rauschen unter Verwendung von RS422- oder RS485-Treibern.

Installation

Die Software muss vor der Verwendung der Hardware installiert werden.

• DOS: Legen Sie die CD ein, wechseln Sie zum Laufwerk und führen Sie das Installationsprogramm aus.
• Windows: Das System sollte das Installationsprogramm automatisch starten. Falls nicht, führen Sie es manuell über den "Ausführen"-Dialog aus.
• Hardware-Installation: Konfigurieren Sie zuerst die Jumper (siehe Kapitel 3 und 4). Schalten Sie den PC/104-Stack stromlos. Montieren Sie die Karte auf dem Stack, sichern Sie sie mit Abstandsbolzen und schließen Sie die I/O-Kabel an.

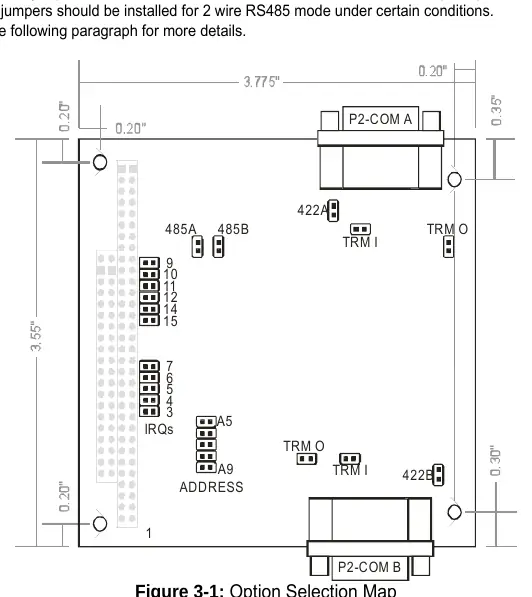

Jumper-Konfiguration

Die Karte verwendet Jumper für verschiedene Einstellungen:

• A5 bis A9: Dienen zur Einstellung der Basisadresse auf dem I/O-Bus.
• IRQ3 bis IRQ15: Wählen Sie den IRQ-Level, den Ihre Software unterstützt.
• 485A/B und 422A/B: Legen den Betriebsmodus fest (2-Draht RS485 oder 4-Draht RS422).
• TRMI und TRMO: Aktivieren die On-Board-Terminierung. TRMI für RS422-Eingänge, TRMO für RS485-Ausgänge/Eingänge.

Adressauswahl

Die Basisadresse kann im Bereich 000 bis 3E0 hex gewählt werden. Stellen Sie sicher, dass keine Adresskonflikte mit anderen Systemressourcen bestehen. Nutzen Sie das mitgelieferte Programm FINDBASE.EXE, um verfügbare Adressen zu identifizieren.

Programmierung

Die Karte verwendet UARTs vom Typ ST16C550. Die Programmierung erfolgt über Standard-I/O-Register. Die Initialisierung umfasst das Setzen der Baudrate (über den Baudraten-Teiler), das Konfigurieren des Line Control Registers (Wortlänge, Stoppbits, Parität) und das Setzen des Modem Control Registers.

Anschlussbelegung

Die Karte verwendet 9-polige D-Sub-Stecker (männlich). Die Belegung für RS422 (4-Draht) und RS485 (2-Draht) ist in der Tabelle im Kapitel 6 der Anleitung detailliert aufgeführt. Achten Sie bei CE-konformen Installationen auf die Verwendung von geschirmten Kabeln mit geerdeten Schirmen am Stecker.
