Bedienungsanleitung für Arrow 16GA Druckluftnagler

Erfahren Sie, wie Sie den Arrow 16GA Druckluftnagler sicher bedienen, warten und Staus beheben. Vollständige Anleitung zu Betrieb, Luftzufuhr und Sicherheit.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Arrow 16GA Druckluftnagler ist für 16GA-Nägel von 32 bis 64 mm Länge ausgelegt. Er benötigt einen Betriebsdruck von 70-110 PSI. Vor dem Laden oder bei Staus muss das Gerät zwingend von der Druckluft getrennt werden. S. 1, 7, 8

Wichtigste Schritte

  • Nägel laden S. 8
  • Stau beheben S. 8

Erste Inbetriebnahme

  • Druckluft anschließen und Betriebsdruck auf 70-110 PSI einstellen. S. 7

Probleme und Lösungen

Nagelstau

Druckluft trennen, Nägel entfernen, Nasenabdeckung öffnen, Nagel entfernen.

S. 8

Wartung und Reset

  • Regelmäßige Reinigung des Magazins und der Nase sowie Prüfung der O-Ringe. S. 9

Technische Daten

Parameter Wert Hinweis Seiten
Betriebsdruck 70-110 PSI Erforderlicher Luftdruck für den Betrieb S. 4, 7
Nagelkapazität 100 Maximale Anzahl der Nägel im Magazin S. 4

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 5, 6
  • Technische Daten S. 4
  • Betriebsanleitung S. 7, 8
  • Wartung und Teileliste S. 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritte zum Laden der Nägel Seite 8 Vorgehensweise bei Nagelstaus Seite 8 Explosionszeichnung und Teileliste Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Arrow 16GA Druckluftnagler. Vor der Inbetriebnahme müssen Benutzer die Sicherheitsregeln lesen, um Verletzungen zu vermeiden. Das Gerät ist für den Einsatz mit 16GA-Nägeln (1-1/4" bis 2-1/2") konzipiert und erfordert eine regulierte Druckluftzufuhr.

Technische Daten

  • Kapazität: 100 Nägel
  • Nagellänge: 1-1/4" bis 2-1/2" (32-64 mm)
  • Betriebsdruck: 70-110 PSI (5-7,5 bar)
  • Luftanschluss: 1/4" N.P.T.
  • Gewicht: 2,05 kg

Luftzufuhr und Anschluss

Für einen optimalen Betrieb ist saubere, trockene und regulierte Druckluft erforderlich. Ein Filter-Regler-Schmiersystem sollte so nah wie möglich am Werkzeug installiert werden. Stellen Sie sicher, dass alle Verbindungen abgedichtet sind, um Luftverlust zu vermeiden. Überschreiten Sie niemals den maximalen Betriebsdruck von 110 PSI.

Laden und Betrieb

Sicherheitshinweis: Trennen Sie das Werkzeug immer von der Luftzufuhr, bevor Sie Nägel laden oder Wartungsarbeiten durchführen.

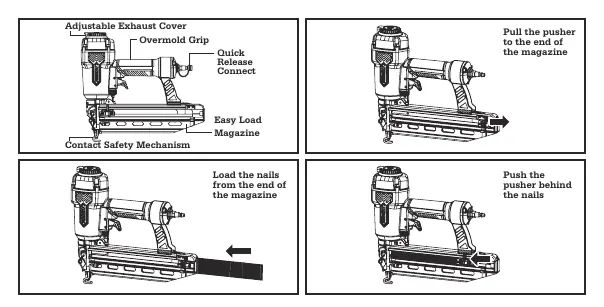

Schritte zum Laden der Nägel
Schritte zum Laden der Nägel
  1. Ziehen Sie den Schieber am Magazin bis zum Ende zurück.
  2. Legen Sie die Nägel vom Ende des Magazins ein.
  3. Drücken Sie den Schieber hinter die Nägel, um sie in Position zu bringen.
  4. Zum Auslösen: Griff festhalten, Abzug betätigen und die Sicherheitsspitze gegen das Werkstück drücken.

Fehlerbehebung bei Staus

Sollte ein Nagel im Schussmechanismus stecken bleiben:

Vorgehensweise bei Nagelstaus
Vorgehensweise bei Nagelstaus
  1. Trennen Sie das Werkzeug von der Luftzufuhr.
  2. Entfernen Sie die Nägel aus dem Magazin.
  3. Öffnen Sie die Nasenabdeckung (Flooring Nose Cover).
  4. Entfernen Sie den verklemmten Nagel.
  5. Schließen Sie die Abdeckung und setzen Sie die Nägel wieder ein.

Wartung

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

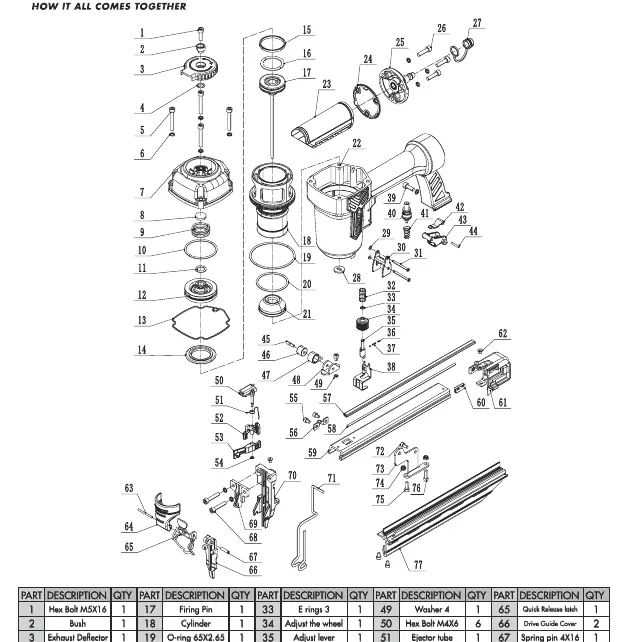

Explosionszeichnung und Teileliste
Explosionszeichnung und Teileliste
  • Überprüfen und ersetzen Sie abgenutzte O-Ringe und Dichtungen.
  • Ziehen Sie alle Schrauben und Kappen regelmäßig fest.
  • Halten Sie das Magazin und die Nase des Werkzeugs sauber und frei von Schmutz oder Schleifpartikeln.
  • Überprüfen Sie den Abzug und den Sicherheitsmechanismus auf volle Funktionalität.

Praktische Hilfe

Typische Probleme

Nagelstau im Schussmechanismus

Druckluft trennen, Nägel aus dem Magazin entfernen, Nasenabdeckung öffnen und verklemmten Nagel entfernen.

Luftverlust oder Leistungsabfall

Anschlüsse auf Dichtigkeit prüfen, Luftfilter reinigen und sicherstellen, dass der Druck zwischen 70-110 PSI liegt.

Vor der Verwendung

  • Schutzbrille und Gehörschutz tragen
  • Druckluftquelle auf 70-110 PSI einstellen
  • Schläuche auf Beschädigungen oder Verstopfungen prüfen
  • Nägel auf korrekte Größe prüfen (1-1/4" bis 2-1/2")
  • Sicherstellen, dass der Arbeitsbereich sauber und gut beleuchtet ist

Technische Daten in der Praxis

Betriebsdruck
70-110 PSI (5-7,5 bar). Zu niedriger Druck führt zu Fehlfunktionen, zu hoher Druck zu Verschleiß.

Abbildungen und Diagramme

  • Das Diagramm auf Seite 7 zeigt den korrekten Aufbau der Luftzufuhr mit Filter, Regler und Schnellkupplungen.
  • Die Abbildungen auf Seite 8 verdeutlichen den Ladevorgang und das Öffnen der Nasenabdeckung bei Staus.
