Bedienungsanleitung für HiKOKI NT 1865DAA & NT 1865DSA Akku-Nagler

Schnellstartanleitung und Bedienungshinweise für den HiKOKI NT 1865DAA & NT 1865DSA Akku-Nagler. Erfahren Sie alles über Sicherheit, Nagelwahl, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der HiKOKI Akku-Nagler wird durch Drücken des Netzschalters (1 Sekunde halten) eingeschaltet. Die Bedienung erfolgt durch Drücken des Push-Levers gegen das Werkstück und Betätigen des Auslösers. Achten Sie auf die korrekte Nagelwahl für Ihr Modell (DAA vs. DSA). S. 15, 16, 17

Wichtigste Schritte

  • Nagelstau beheben S. 18
  • Betriebsmodus wechseln S. 15

Erste Inbetriebnahme

  • Akku einsetzen und Gerät einschalten S. 14, 15

Probleme und Lösungen

Gerät startet nicht

Prüfen Sie, ob der Akku geladen ist, der Push-Lever korrekt betätigt wird und keine Störung vorliegt.

S. 19

Wartung und Reset

  • Magazin reinigen S. 18

Technische Daten

Parameter Wert Hinweis Seiten
Nagelkapazität 100 Nägel Maximale Anzahl der Nägel im Magazin. S. 13

Wo es im PDF steht

  • Teileübersicht S. 2
  • Sicherheitshinweise S. 8, 9, 10
  • Bedienung S. 15, 16, 17
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile (Fig. 1) Seite 2 Beseitigung eines Nagelstaus (Fig. 22-23) Seite 6 Wartung (Fig. 26) Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Akku-Nagler HiKOKI NT 1865DAA und NT 1865DSA. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitswarnungen zu lesen, insbesondere zum Umgang mit dem Akku, dem Auslöser und der korrekten Nagelwahl. Das Gerät darf niemals ohne Schutzbrille verwendet werden.

Produktbeschreibung und Teile

Der Akku-Nagler besteht aus dem Hauptgehäuse, dem Magazin, dem Auslöser, dem Push-Lever (Sicherheitshebel) und dem Bedienfeld. Die Modelle unterscheiden sich primär durch die verwendeten Nägel: NT 1865DAA verwendet 15-Gauge-Nägel (34° Winkel), während der NT 1865DSA 16-Gauge-Nägel (gerade) verwendet.

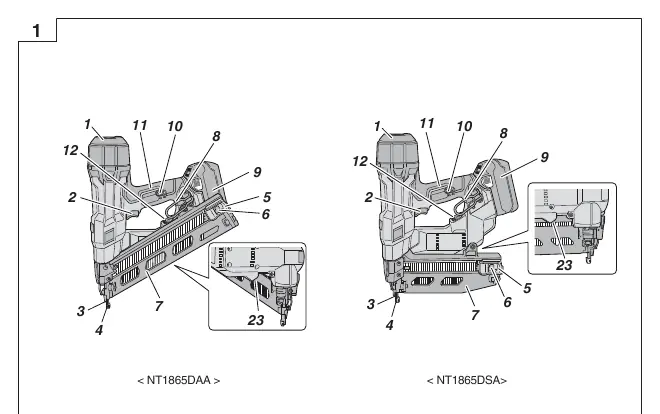

Übersicht der Bauteile (Fig. 1)
Übersicht der Bauteile (Fig. 1)

Sicherheitshinweise

  • Augenschutz: Tragen Sie immer eine Schutzbrille gemäß AS/NZS 1337.
  • Umgang mit dem Akku: Entfernen Sie den Akku bei Wartungsarbeiten, beim Laden von Nägeln oder beim Transport.
  • Betriebsumgebung: Nicht in der Nähe von entflammbaren Stoffen verwenden.
  • Sicherheitshebel: Der Nagler darf nur betätigt werden, wenn der Push-Lever fest gegen das Werkstück gedrückt wird.

Erste Schritte und Bedienung

Um das Gerät einzuschalten, halten Sie den Netzschalter länger als 1 Sekunde gedrückt. Die Betriebsanzeige leuchtet grün. Der Nagler verfügt über zwei Betriebsmodi (außer bei bestimmten Modellen):

  • Vollsequenzieller Modus: Erst den Push-Lever gegen das Werkstück drücken, dann den Auslöser ziehen.
  • Kontaktmodus: Der Auslöser kann gehalten werden, während der Push-Lever für jeden Schuss gegen das Werkstück gedrückt wird.

Der Modus kann über das Bedienfeld umgeschaltet werden (blaue LED-Anzeige).

Nagelwahl und Laden

Verwenden Sie nur die für das jeweilige Modell spezifizierten Nägel. Zum Laden:

  1. Entfernen Sie den Akku.
  2. Führen Sie den Nagelstreifen in das Magazin ein.
  3. Schieben Sie den Nagelstreifen nach vorne.
  4. Drücken Sie den Nagelzuführer (A), um ihn mit dem Nagelstreifen zu verbinden.

Wartung und Reinigung

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Geräts:

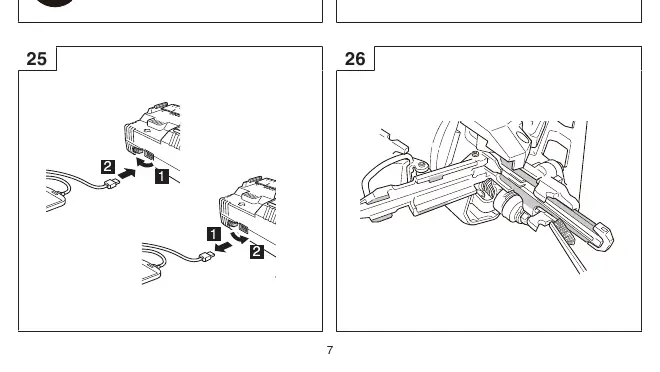

Wartung (Fig. 26)
Wartung (Fig. 26)
  • Magazin reinigen: Entfernen Sie Staub und Holzspäne täglich mit Druckluft.
  • Push-Lever prüfen: Stellen Sie sicher, dass der Sicherheitshebel leichtgängig gleitet.
  • Schmierung: Halten Sie die beweglichen Teile sauber.

Fehlerbehebung

Bei Problemen wie "Nagelstau" oder "Gerät startet nicht":

Beseitigung eines Nagelstaus (Fig. 22-23)
Beseitigung eines Nagelstaus (Fig. 22-23)
  • Prüfen Sie den Akkuladestand.
  • Stellen Sie sicher, dass der Push-Lever nicht blockiert ist.
  • Bei einem Stau: Akku entfernen, Magazin öffnen, den gestauten Nagel mit einem Schlitzschraubendreher entfernen.

Praktische Hilfe

Typische Probleme

Nagelstau im Schusskanal

Akku entfernen, Magazin öffnen, gestauten Nagel mit einem Schlitzschraubendreher vorsichtig entfernen.

Gerät startet nicht

Akkuladestand prüfen, sicherstellen, dass der Push-Lever fest gegen das Werkstück gedrückt wird und der Auslöser korrekt betätigt wurde.

Nägel werden nicht tief genug eingetrieben

Einstelltiefe am Einstellrad (Adjuster) anpassen.

Vor der Verwendung

  • Akku vollständig aufladen.
  • Sicherheitsbrille und Gehörschutz anlegen.
  • Funktion des Push-Levers und des Auslösers prüfen.
  • Passende Nägel für das Modell (15 Ga für DAA, 16 Ga für DSA) wählen.
  • Sicherstellen, dass der Arbeitsbereich frei von Personen ist.

Technische Daten in der Praxis

Vollsequenzieller Modus
Sicherer Modus: Erst Push-Lever drücken, dann Auslöser ziehen.

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bauteile und Bedienfeld.
  • Fig. 2: Spezifikationen der kompatiblen Nägel.
  • Fig. 10-14: Schritt-für-Schritt Anleitung zum Laden und Entladen der Nägel.
  • Fig. 22-23: Vorgehensweise bei der Beseitigung eines Nagelstaus.

Modellkompatibilität

  • NT 1865DAA: Nur 15 Ga Nägel (34°).
  • NT 1865DSA: Nur 16 Ga Nägel (gerade).
  • Neuseeland-Modelle haben eingeschränkte Betriebsmodi.
