Bedienungsanleitung für HiKOKI NH 18DSL Akku-Autohammer

Wichtige Informationen aus der Anleitung

Der HiKOKI NH 18DSL ist ein Akku-Autohammer, der speziell für das Eintreiben von Nägeln in Holz und ähnliche Materialien entwickelt wurde. Diese Anleitung enthält wichtige Sicherheitswarnungen, Anweisungen zur korrekten Verwendung und Wartung. Lesen Sie diese Informationen sorgfältig durch, um Verletzungen und Schäden am Gerät zu vermeiden.

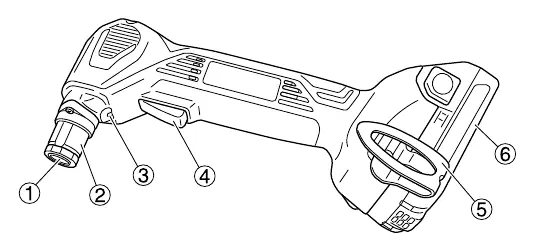

Produktbeschreibung und Teile

Das Gerät besteht aus folgenden Hauptkomponenten:

• Schusskopf (Auslass)
• Schussvorrichtung (Rod)
• LED-Lampe
• Auslöser
• Akku (nicht im Lieferumfang enthalten)
• Haken

Sicherheitshinweise

Beachten Sie unbedingt die folgenden Sicherheitsregeln:

• Augenschutz: Tragen Sie immer eine Schutzbrille mit Seitenschutz.
• Gehörschutz: Tragen Sie bei der Arbeit einen Gehörschutz.
• Umgang mit Nägeln: Gehen Sie immer davon aus, dass das Gerät geladen ist. Richten Sie das Gerät niemals auf sich selbst oder andere Personen.
• Betrieb: Betätigen Sie das Gerät nur, wenn es fest gegen das Werkstück gedrückt wird.
• Stau: Trennen Sie vor dem Entfernen eines verklemmten Nagels immer den Akku vom Gerät.
• Umgebung: Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen, da Funken entstehen können.

Nagelwahl

Verwenden Sie nur Nägel mit einem Durchmesser von 1,7 mm bis 4,1 mm und einer Länge von 25 mm bis 90 mm. Die Verwendung von Nägeln außerhalb dieser Spezifikationen kann die Schussvorrichtung beschädigen oder zu gefährlichen Abprallern führen.

Betrieb und Anwendung

Einsetzen des Akkus: Schieben Sie den Akku in das Gerät, bis er einrastet.

Schießen:

1. Drücken Sie den Schusskopf fest gegen das zu nagelnde Material.
2. Betätigen Sie den Auslöser.
3. Halten Sie das Gerät während des Betriebs fest.

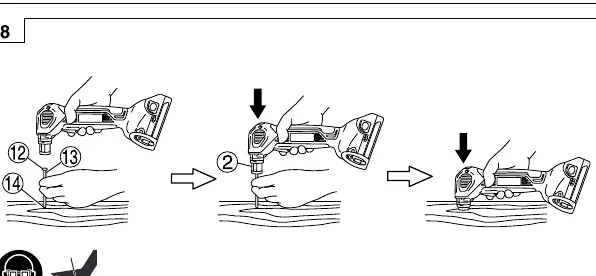

Verwendung des Magnets: Das Gerät verfügt über einen Magneten, um den Nagel vor dem Schießen in Position zu halten.

Wartung und Inspektion

Vor Wartungsarbeiten muss der Akku immer entfernt werden.

• Schussvorrichtung: Reinigen und schmieren Sie regelmäßig den verschiebbaren Teil der Schussvorrichtung. Wenn sich Eisenpulver an der magnetisierten Fläche ansammelt, reinigen Sie diese mit einem Tuch oder Klebeband.
• Schrauben: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
• Motor: Achten Sie darauf, dass die Motorwicklung nicht durch Öl oder Wasser beschädigt wird.
• Reinigung: Verwenden Sie ein weiches, trockenes Tuch oder ein mit Seifenwasser befeuchtetes Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner.

Technische Daten

Das Gerät arbeitet mit einer Spannung von 18 V und erreicht eine Schlagzahl von 4000 min-1. Das Gewicht beträgt je nach verwendetem Akku zwischen 1,3 kg und 1,9 kg.
