Arrow FN50 Boden-Nagler und -Hefter Bedienungsanleitung
Schnellstartanleitung und Bedienungshilfe für den Arrow FN50 3-in-1 Boden-Nagler und -Hefter. Erfahren Sie alles über die korrekte Luftversorgung, das Laden von Befestigungsmitteln, die Tiefeneinstellung und die Fehlerbehebung bei Staus.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Arrow FN50 ist ein 3-in-1 Boden-Nagler und -Hefter für 15.5GA Klammern sowie 16GA L- und T-Cleats. Er benötigt einen Betriebsdruck von 70-100 PSI. S. 1, 4, 7
Wichtigste Schritte
- Laden von Befestigungsmitteln S. 9
- Einstellen der Bodenbasis S. 8
Erste Inbetriebnahme
- Schmieren Sie das Werkzeug vor dem ersten Gebrauch mit einigen Tropfen Pneumatiköl. S. 9
Probleme und Lösungen
Luftleckage
Schrauben nachziehen oder O-Ring ersetzen.
S. 13Wartung und Reset
- Regelmäßige Schmierung über den Lufteinlass und Reinigung des Magazins. S. 9, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsdruck | 70-100 PSI | Erforderlicher Luftdruckbereich | S. 4 |
| Kapazität | 100 Stück | Maximale Anzahl an Nägeln/Klammern | S. 4 |
Wo es im PDF steht
- Technische Daten S. 4
- Bedienungsanleitung S. 7, 8, 9
- Fehlerbehebung S. 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Arrow FN50 ist ein 3-in-1 Boden-Nagler und -Hefter, der für 15.5GA Klammern sowie 16GA L- und T-Cleats (1 1/2" bis 2") ausgelegt ist. Diese Anleitung enthält wichtige Sicherheitsregeln, Betriebsanweisungen und Wartungshinweise. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsvorkehrungen zu lesen, insbesondere das Tragen von Schutzbrille und Gehörschutz.
Technische Daten
Das Gerät benötigt eine saubere, trockene und regulierte Druckluftversorgung zwischen 70 und 100 PSI (5-7 bar). Die Kapazität des Magazins beträgt 100 Stück. Der Luftanschluss ist ein 1/4" NPT-Gewinde.
Luftversorgung
Für eine optimale Leistung und Langlebigkeit des Werkzeugs ist eine Filter-Regler-Schmiereinheit erforderlich, die so nah wie möglich am Werkzeug installiert werden sollte. Stellen Sie sicher, dass alle Verbindungen abgedichtet sind, um Luftverluste zu vermeiden. Verwenden Sie niemals Sauerstoff oder brennbare Gase als Energiequelle.

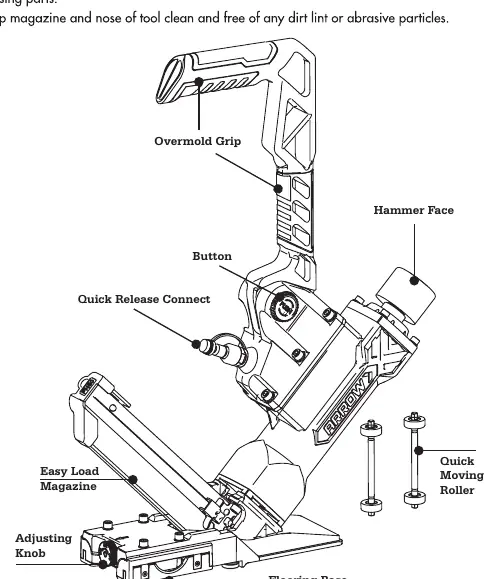

Bedienung
Laden der Befestigungsmittel: Ziehen Sie den Schieber zum Ende des Magazins und hängen Sie ihn am Sicherungsstift ein. Legen Sie die Nägel/Klammern von oben ein und drücken Sie den Sicherungsstift erneut, um den Schieber zu lösen.
Einstellen der Bodenbasis: Drehen Sie den Einstellknopf entsprechend der Dicke des Bodenbelags, sodass die Markierung mit der entsprechenden Dicke übereinstimmt. Das Werkzeug ist für 5/8" und 3/4" Holzböden geeignet.
Betrieb: Testen Sie die Einschlagtiefe an einem Reststück Holz. Verbinden Sie das Werkzeug mit der Luftversorgung, halten Sie den langen Arm fest, drücken Sie die Basis auf die Arbeitsfläche und schlagen Sie mit einem Hammer auf die Schlagfläche.
Wartung und Fehlerbehebung
Regelmäßige Schmierung ist entscheidend. Geben Sie vor jedem Gebrauch oder nach einer Stunde Dauerbetrieb einige Tropfen Pneumatiköl in den Lufteinlass. Verwenden Sie kein Reinigungsmittel oder Additive. Bei Staus trennen Sie das Werkzeug von der Luftzufuhr, lösen die vier Schrauben der Abdeckplatte, entfernen den Stau und setzen die Platte wieder ein.
Praktische Hilfe
Typische Probleme
Luftleckage an der Zylinderabdeckung
Überprüfen Sie, ob die Schrauben des Poppet-Aktuators locker sind, oder ersetzen Sie den O-Ring.
Leistungsmangel oder langsamer Zyklus
Schmieren Sie das Werkzeug, überprüfen Sie die Luftdruckeinstellungen oder reinigen Sie den Auslasskanal.
Kein Schuss oder intermittierende Zufuhr
Ersetzen Sie die Feder, verwenden Sie Standard-Befestigungsmittel oder reinigen Sie das Magazin und die Führung.
Vor der Verwendung
- Tragen Sie immer eine Schutzbrille und Gehörschutz.
- Stellen Sie sicher, dass der Luftdruck zwischen 70-100 PSI liegt.
- Prüfen Sie, ob der Luftschlauch frei von Hindernissen ist.
- Geben Sie einige Tropfen Pneumatiköl in den Lufteinlass.
- Stellen Sie die Bodenbasis auf die korrekte Dicke des Bodenbelags ein.
Technische Daten in der Praxis
- Betriebsdruck
- 70-100 PSI (5-7 bar) für optimalen Betrieb.
- Magazinkapazität
- Maximal 100 Befestigungsmittel.
- Luftanschluss
- 1/4" NPT Standardanschluss.
Abbildungen und Diagramme
- Das Diagramm auf Seite 7 zeigt die korrekte Reihenfolge der Luftversorgung: Kompressor -> Regler -> Filter -> Luftschlauch -> Schnellkupplung -> Werkzeug.

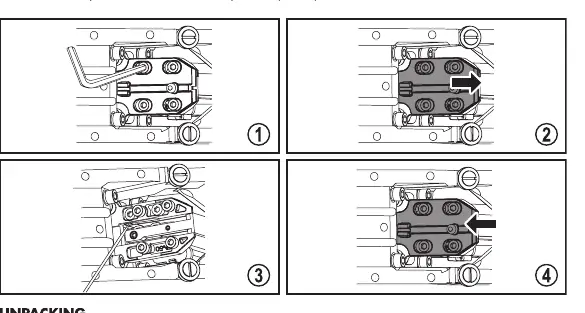

- Die Abbildungen auf Seite 10 zeigen die Schritte zum Entfernen von Staus durch Lösen der Abdeckplatte.
Modellkompatibilität
- Geeignet für 15.5GA Bodenklammern (1 1/2" - 2").
- Geeignet für 16GA L-Cleats (1 1/2" - 2").
- Geeignet für 16GA T-Cleats (1 1/2" - 2").
- Einstellbar für 5/8" und 3/4" Holzböden.
